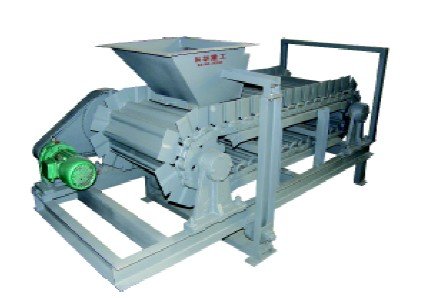

TDG－GL型链板秤，是为解决水泥行业高温熟料的计量及控制而研制的一种自动定量给料或计量装置，可广泛用于
水泥行业出窑熟料的计量及入磨高温熟料的计量和给料装置，为提高水泥产量、降低热耗、为窑的科学管理提供准确的计 量数据，也可对湿度较大的物料进行连续给料计量。
TDG-GL型高温链板秤，采用悬挂安装方式，更加突出了计量精度高、运行可靠、维护简单、维护量低、对环境条件 适应能力强等诸多优点。

主要特点
独特的 L型运料板由耐磨钢板采用模具冲压成形，结构紧凑，运转平稳，噪音极小，加上两侧锥形挡板能有效地防 止物料漏撒；
输送机构采用大节距铸造链轮和单侧弯板滚子链（p=100）经过特殊热处理，耐高温、耐磨损，且输送过程不存在跑 偏现象；
拖动机构配套 W 系列摆线针轮减速机，传动平稳，低噪音、低振动、抗粉尘；
独特的弱磁式齿轮测速装置和耐高温荷重传感器使得称重、测速信号准确、稳定。



主要技术参数
1、静态计量误差≤ 0.5%;
2、动态累计误差（当量）≤ 2％（使用中）；
3、控制准确度：优于 2％；
4、计量范围：1 － 200t/h；
5、零值稳定性：优于 0.007％Cmax；
6、称重信号非线性度：≤ 0.5％；
7、测速信号：40 脉冲 / 转；
8、四极三相交流异步电机：1.5kw、2.2kw；
9、耐高温范围:≤ 350℃；
10、计量熟料规格：粒状、块状，直径不大于 80mm，保证出料均匀连续为准；
11、传感器、称重传感器和测速传感器精度优于 0.1％，称重传感器有过载保护，过载系数 150％。

选型表 :
