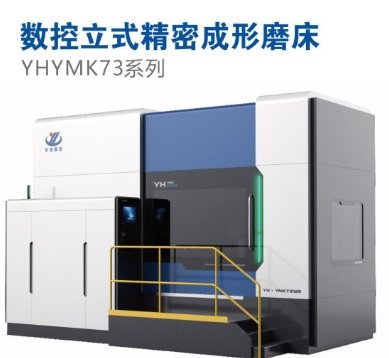

YHYMK73系列立式成形磨床
直接联系
宇环数控机床股份有限公司
湖南
面议
宇环数控
YHYMK73系列立式成形磨床
137
1、系统稳定强大
高端数控系统， 伺服响应快、抗干扰，九轴四联动， 6轴闭环控稳。
2、砂轮智能修型
参数输入， 自动生成截形， 自动成形、自动修整，砂轮库记忆便捷。
3、软件操作简易
人机对话，菜单式输入，轻松完成参数与工艺设置，满足多种加工需求。
4、在线便捷测量
专业测量系统，依数据精准绘图，直观把控加工质量，快捷出具检测报告。
5、**高效精准
成形法加工，砂轮精修适配齿槽，自动完成齿形齿向修形，磨削高效，精度顶尖。
序号 型号 加工直径 加工模数 齿宽 工作台承重(kg) 1 YHYMK7380 ∅800 2-20 600 1500 2 YHYMK73125 ∅1250 1.5-25 600 5000
项目 单位 数值 被加工零件 模数 mm 1.5-25 齿数 不少于8齿 齿顶圆直径 mm 250-1250 **齿面宽 mm 600 螺旋角范围 度 ±35 **工件重量 Kg 5000(含夹具) 砂轮轴安装锥尺寸 mm ∅70 砂轮安装尺寸 mm 砂轮直径400 mm 砂轮内孔直径160 mm 砂轮厚度20-80 工件安装尺寸 工作台直径 mm 950 T形槽尺寸 mm 18 各轴参数 行程 速度 X砂轮前后移动 700mm 5000mm/min Y砂轮轴向移动 200mm 4000mm/min Z砂轮上下移动 700mm 6000mm/min A砂轮摆动轴 ±35° 5rm C工件旋转轴 360° 30rpm W修整轮上下 125mm 4000mm/min 尾座Z1轴 550mm 2000mm/min S1砂轮主轴 无级调速 1000~4000rpm S2修整主轴 无级调速 500~4000rpm 精度指标 齿轮加工精度 级 4级(GB/T10095-2008) 机床总功率 Kw 60 电源参数 HZ 380V±10%,50HZ,三相交流 机床噪音 db 75(距机床1米处)
