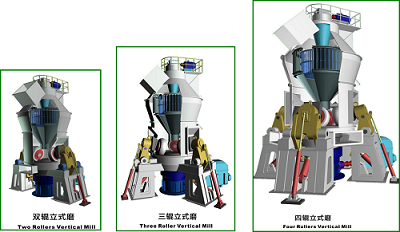

HVM型立式磨粉机是在广泛吸收国内外各种立式磨粉机先进技术和借鉴大量工程运用经验基础上，经过潜心研究，设计开发出的一种安全、环保、节能、高效，同时集烘干、粉磨、选粉、输送功能为一体的先进粉磨设备。设备的主要性能和经济技术指标达到国际**。

工作原理：电动机通过减速机带动磨盘转动，物料从进料口落在磨盘中央，同时热风从进风口进入磨内。在离心力作用下，物料向磨盘边缘移动，经过磨盘 上的环行槽时受到磨辊的碾压而粉碎，粉碎后的物料在磨盘边缘被风环处高速气流带起，大颗粒直接落到磨盘上重新粉磨，气流中的物料经过动静态分离器时，在旋转转子的作用下，粗粉落在磨盘上再次粉磨，合格细粉随气流一起出磨，在收粉装置中收集，即为产品。含有水分的物料在与热气体的接触过程中被烘干，达到所要求的产品水分。

产品主要特点

1.高效节能：

（1） 粉磨效率高，能耗低，和球磨机相比较，能耗低40%-50%；

（2） 单机生产能力大，可利用低谷电；

（3）立式磨技术及装备是大力倡导的节能降耗新技术，有利于提升企业在本区域乃至全国粉体行业领域的竞争实力；

2.维护方便，运营成本低：

（1） 磨辊可用液压装置翻出机外，更换辊套衬板及磨机检修空间大，检修作业十分方便；

（2） 磨辊辊套能翻面使用，延长了耐磨材料的使用寿命；

（3） 开机前无需在磨盘上布料，并且磨机可空载启动，免除开机难的烦恼；

（4） 磨耗低，磨辊、磨盘衬板采用特殊材质，使用寿命长；

（5） 自动化程度高：自动控制技术采用了德国Siemens系列PLC，配备自动控制系统，可实现远程控制，操作简便，车间基本可实现无人作业，节约运营成本；

3.综合投资成本低：

集破碎、干燥、粉磨、输送于一体，工艺流程简单，系统设备少，结构布局紧凑，占地面积小，仅为球磨机的50%，可露天布置，建筑成本低，直接降低了企业投资费用。

4.产品质量稳定：

（1）料在磨粉机内停留的时间短，易于对产品粒度分布和成分进行检测，产品质量稳定；

（2）产品颗粒形态均匀、粒度分布窄、流动性好，产品适应性强。

5.可靠性高

（1）采用磨辊限位装置，避免磨机工作时间因断料而产生的剧烈震动；

（2）采用新型磨辊密封装置，密封更加可靠，并且无需密封风机，进一步降低磨内氧含量，抑爆性能更加优异。

6.环保：

（1）HVM立式磨粉机整个系统震动小，噪音低；

（2）系统整体密封，全负压运行，无粉尘外溢，基本可实现无粉尘车间。

应用领域

HVM型立式磨粉机凭借以其科学合理的设计和独特的结构优点，广泛适用于各行各业各类型物料的粉磨，所粉磨的物料从高湿到干物料，从异常难磨到易磨的物料，产品细度从粗到细，所处理的粉体类型丰富，涉及的行业众多：

①粉磨物料水分：从含水20-30%（如电石渣、褐煤、白垩土等）物料到含水小于1%（水泥熟料等）的物料，物料适应性强；

②粉磨物料的易磨性：从异常难粉磨的（如石英砂、钢渣、矿渣、叶腊石、铁矿石等）到易粉磨的（如石膏、方解石等）；

③粉磨产品细度：从2～5mm （如新型墙材行业制砖原料、建筑业制砂粉磨页岩等）到15um通过率97%（如造纸、化工行业粉磨重钙等），产品细度粗细控制简单、容易；

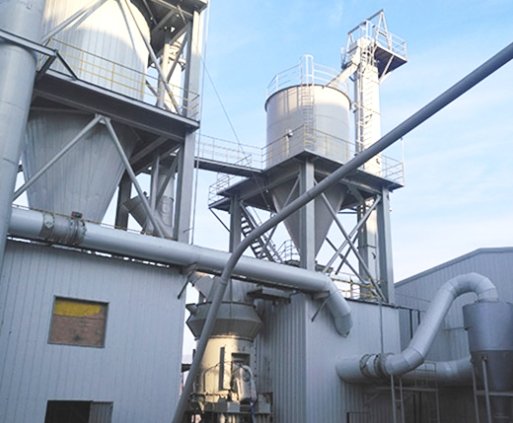

HVM立式磨粉机应用的行业：建材、电力、钢铁、能源、热力、化工、煤化工、有色冶金，石灰窑，矿物加工等行业。

HVM立式磨粉机可以处理的物料：铁氧体、炉渣、矿渣、水泥、金刚石、铁矿、铬矿、锰矿、金矿、铜矿、铝矿、铅锌矿、钽铌矿、多金属矿、镍矿、铝矾土、碳化硅、钛白粉、滑石、膨润土、方解石、高岭土、石墨、云母、硅灰石、长石、白云石、叶蜡石、石英砂、萤石、石灰石、有机硅、锂灰石、页岩、火山灰、煤等。

HVM煤粉立式磨规格、技术参数表
