全自动陶瓷过滤机
635

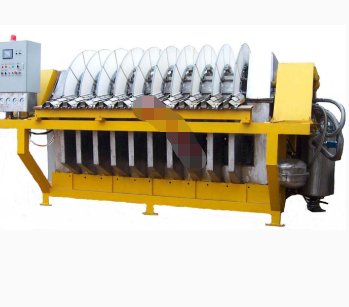

全自动陶瓷过滤机
全自动陶瓷过滤机是广泛运用于矿物、冶金和选矿工业的固液分离设备。
（1）由于微孔陶瓷的毛细孔作用，产生了几乎**的真空，获得了很干的滤饼。
（2）滤液水晶般清澈，没有游离固体颗粒，可以回用或排放。
（3）与传统的过滤方法相比，能效极高，节电＝90%。
（4）无滤布和更换滤布的麻烦。
（5）连续自动化运行，维护费用很低，固体回收率＝90%。
（6）无环境污染，操作简便。
（7）由于极优的陶瓷毛细管效应与可靠的连续自动化运行相结合，过滤费用明显低于传统真空过滤和压力过滤设备。
（8）独特的过滤圆盘由若干块陶瓷过滤板组成，抽真空花时仅液体通过滤板，因毛细孔含水后的张力大于真空泵的抽力，微孔能延续强烈抽吸滤液。陶瓷过滤板的微孔不允许空气通过，很小的真空泵即可保持陶瓷过滤板内的真空要求，能耗极低。
滤板经化学水和超声波清洗能自动再生，恢复全部渗透性能。
全自动陶瓷过滤机 | |||||||||||
型号 | 盘径mm | 过滤面积㎡ | 盘数 | 槽体容积m³ | 主轴电机功率KW | 搅拌电机功率KW | 产品水份 | 处理能力 | 外形尺寸 | 真空泵抽气量m³/h | |
长 | 宽×高 | ||||||||||
GPT2.5-1 | 1500 | 2.5 | 1 | 0.7 | 2 | 2 | 8%-10% | 1.5-2.1 | - | --- | 3.5 |
GPT5-2 | 5 | 2 | 1.2 | 2 | 2 | 3-4.1 | - | 7.5 | |||
GPT7.5-3 | 7.5 | 3 | 1.7 | 2 | 3 | 4.2-6.3 | - | 12 | |||
GPT10-4 | 10 | 4 | 2.2 | 3 | 3 | 6-8.2 | - | 15 | |||
GPT12.5-5 | 12.5 | 5 | 2.7 | 3 | 3 | 7.2-10.5 | - | 18 | |||
GPT10-2 | 2100 | 10 | 2 | 1.2 | 3 | 3 | 6-8.5 | 2535 | 2480x2690 | 15 | |
GPT15-3 | 15 | 3 | 1.8 | 3 | 3 | 10-15 | 2925 | 21 | |||
GPT20-4 | 20 | 4 | 2.4 | 3 | 3 | 14-16 | 3315 | 30 | |||
GPT25-5 | 25 | 5 | 3 | 4 | 4 | 17.5-20 | 3705 | 37 | |||
GPT30-6 | 30 | 6 | 3.6 | 4 | 4 | 21-24 | 4095 | 45 | |||
GPT35-7 | 35 | 7 | 4.2 | 5.5 | 5.5 | 24.5-28 | 4485 | 55 | |||
GPT40-8 | 40 | 8 | 4.8 | 5.5 | 5.5 | 28-32 | 4875 | 60 | |||
GPT45-9 | 45 | 9 | 5.4 | 5.5 | 5.5 | 31.5-36 | 5265 | 65 | |||
GPT48-4 | 3100 | 48 | 4 | 5.7 | 5.5 | 5.5 | 38.4-48 | 4175 | 4205x3740 | 81 | |
GPT60-5 | 60 | 5 | 7.1 | 5.5 | 5.5 | 48-60 | 4675 | 91 | |||
GPT72-6 | 72 | 6 | 8.5 | 7.5 | 5.5 | 57.6-72 | 5175 | 108 | |||
GPT84-7 | 84 | 7 | 9.9 | 7.5 | 7.5 | 67.2-84 | 5675 | 126 | |||
GPT96-8 | 96 | 8 | 11.3 | 7.5 | 11 | 76.8-96 | 6175 | 144 | |||
GPT108-9 | 108 | 9 | 12.7 | 11 | 11 | 86.4-108 | 6675 | 166 | |||
全自动陶瓷过滤机 | |||||||||||
型号 | TC-3 | TC-8 | TC-12 | TC-16 | TC-20 | TC-24 | TC-30 | TC-36 | TC-45 | TC-60 | TC-80 |
滤板数量（块） | 36 | 48 | 72 | 96 | 120 | 96 | 120 | 144 | 180 | 180 | 240 |
圆盘数量（圈） | 3 | 4 | 6 | 8 | 10 | 8 | 10 | 12 | 15 | 15 | 20 |
每圈过滤面积（㎡） | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 |
过滤面积（㎡） | 3 | 8 | 12 | 16 | 20 | 24 | 30 | 36 | 45 | 60 | 80 |
圆盘转速（r/min) | 0.5-1.5 | ||||||||||
主电机功率（kw） | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 3 | 4 | 4 |
搅拌电机功率（kw） | 2.2 | 2.2 | 2.2 | 3 | 3 | 3 | 3 | 5.5 | 5.5 | 5.5 | 5.5 |
真空度（mpa） | -0.09~-0.08 | ||||||||||
规格 | 过滤面积（㎡） | 装机功率（kw） | 处理铜精矿（t/h） | 处理锌精矿（t/h） | 处理铅精矿（t/h） | 处理硫精矿（t/h） | 处理铁精矿（t/h） | ||||
TC-8 | 8 | 12 | 8 | 8 | 10 | 9 | 14 | ||||
TC-16 | 16 | 16 | 16 | 16 | 16 | 16 | 20 | ||||
TC-24 | 24 | 20 | 24 | 28 | 30 | 24 | 30 | ||||
TC-45 | 45 | 30 | 45 | 50 | 52 | 45 | 68 | ||||
TC-60 | 60 | 42 | 65 | 65 | 70 | 60 | 90 | ||||
TC-80 | 80 | 48 | 85 | 88 | 90 | 82 | 120 | ||||
