FL系列
面议
FL系列
1761
--
广泛适用于陶瓷、电力、矿业、塑料、化工、橡胶、制药、食品、环保、颜料、染料、电子、冶金等行业。
易清理式除铁器产品说明及示意方式
一、适应范围:
易清理式磁性过滤器(易清理式粉料除铁器)主要用于清除粉状、片状及颗粒状原料中的铁磁性杂质,广泛适用于陶瓷、电力、矿业、塑料、化工、橡胶、制药、食品、环保、颜料、染料、电子、冶金等行业。
二、工作原理:
易清理式磁性过滤器是将采用优质不锈钢管和高B值稀土合金钕铁硼等材料,并使用特殊的制作方法制作而成的磁性过滤棒(磁棒),固定在由优质不锈钢板材制成的框架中,构成磁性过滤器。当含铁的物料通过时,受到磁力棒的吸引,将含铁的物质牢固的吸附在管壁上,以保证设备的完好和产品的安全。
三、产品特点:
无能耗、无污染、易清理、采用隔离式脱铁方式,结构简单、安装方便,方便快捷。可安装于生产线输送管道中或出料口处,节约空间,安装方便,磁棒采用交错式排列方式,磁间距设计周密,使强磁区域得以更加充分的利用。
四、易清理式管道除铁器规格及交付说明:
易清理式管道除铁器的规格比较多,具体尺寸可按客户实际情况设计制造。

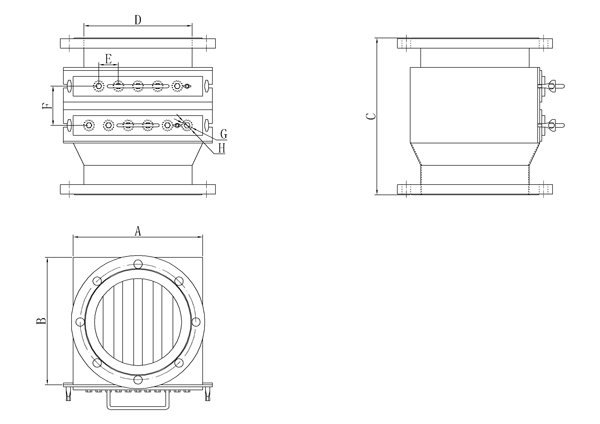

产品编号 | 法兰型号 | A | B | C | D | E | F | 磁棒直径H | 套管直径F | 磁力架层数 | 磁棒总数 |
FL—Y10002 | DN 100 | 160 | 160 | 400 | Ø110 | 50 | 100 | Ø25 | Ø28 | 2 | 5 |
FL—Y10003 | 500 | 50 | 100 | Ø25 | Ø28 | 3 | 8 | ||||
FL—Y15002 | DN 150 | 220 | 220 | 400 | Ø161 | 50 | 100 | Ø25 | Ø28 | 2 | 7 |
FL—Y15003 | 500 | 50 | 100 | Ø25 | Ø28 | 3 | 11 | ||||
FL—Y20002 | DN 200 | 270 | 270 | 400 | Ø222 | 50 | 100 | Ø25 | Ø28 | 2 | 9 |
FL—Y20003 | 500 | 50 | 100 | Ø25 | Ø28 | 3 | 14 | ||||
FL—Y25002 | DN 250 | 330 | 330 | 400 | Ø276 | 50 | 100 | Ø25 | Ø28 | 2 | 11 |
FL—Y25003 | 500 | 50 | 100 | Ø25 | Ø28 | 3 | 17 | ||||
FL—Y30002 | DN 300 | 380 | 380 | 400 | Ø328 | 50 | 100 | Ø25 | Ø28 | 2 | 13 |
FL—Y30003 | 500 | 50 | 100 | Ø25 | Ø28 | 3 | 20 |
