中型隔膜计量泵 DK系列
直接联系
上海奔克环保科技有限公司
上海
面议
VKV
中型隔膜计量泵 DK系列
484
产品特点： 超大球阀，下降速度更快，密封性能更稳定。 日本大金PTFE合成隔膜。 用自润滑轴承技术，摩擦部分永不卡死。 有PVC、PP、PVDF和不锈钢304/316泵头可以选择 标配台湾明椿或进口北译减速电机
所属类别 机械隔膜计量泵（卧式）
流量范围：12-150L/h
压力范围：0-10Bar
应用领域：环保水处理、市政、电力、造纸、食品、医疗等相关领域
计量泵DK系列机体采用PPS材质，轻巧方便，强度及耐腐蚀性佳。精确的微量调整。构造上完全无泄漏，安全性高。泵在运行或停止的状态中都可以手动调节流量
产品特点：
超大球阀，下降速度更快，密封性能更稳定。
日本大金PTFE合成隔膜。
用自润滑轴承技术，摩擦部分永不卡死。
有PVC、PP、PVDF和不锈钢304/316泵头可以选择
标配台湾明椿或进口北译减速电机
工作条件：
室内/室外
环境温度：-10℃～ +45℃
介质温度：PVC 45℃ 、PP 60℃ 、PVDF150℃
驱动方式：电机驱动
功率：100W
电源：单相110V、220V电容启动马达;三相220V、380V感应马达
防护等级：IP55
NO | 零件名称 | 数量 |
1 | 螺帽 | 2 |
2 | 软管套环 | 2 |
3 | 软管喷嘴 | 2 |
4 | 球导管 | 2 |
5 | 球阀 | 2 |
6 | 球座 | 2 |
7 | 小O型环 | 2 |
8 | 大O型环 | 2 |
9 | 前盖 | 2 |
参数型号
型号 | 出口**压力 | 流量 | 冲程 | 膜片直径 | 电机功率 | 重量 | 连接方式 | |||
(Bar) | L/h | L/min | Stroke/min | mm | w | kg | 软管mm | 硬管 | ||
DK | 12 | 10 | 12 | 0.20 | 47.3 | 65 | 100 | 7 | 内径:9mm 外径:15mm | DN15 |
20 | 10 | 20 | 0.33 | 47.3 | ||||||
34 | 10 | 34 | 0.57 | 47.3 | ||||||
43 | 10 | 43 | 0.72 | 56.8 | 84 | |||||
54 | 10 | 54 | 0.90 | 56.8 | ||||||
73 | 10 | 73 | 1.22 | 71 | ||||||
100 | 6 | 100 | 1.67 | 79 | ||||||
120 | 6 | 120 | 2.00 | 95 | ||||||
150 | 5 | 150 | 2.50 | 110 | ||||||
流量压力参照表(常温清水测试值)：
DK12 | 压力(Bar) | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
流量(L/h) | 13 | 18 | 22 | 24 | 25 | 26 | 27 | 28 | 29 | 29 | 30 | |
DK20 | 压力(Bar) | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
流量(L/h) | 27 | 30 | 32 | 33 | 34 | 35 | 36 | 37 | 39 | 40 | 40 | |
DK34 | 压力(Bar) | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
流量(L/h) | 34 | 34 | 35 | 36 | 37 | 37 | 39 | 40 | 42 | 44 | 48 | |
DK43 | 压力(Bar) | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
流量(L/h) | 44 | 45 | 45 | 46 | 47 | 48 | 48 | 49 | 49 | 51 | 55 | |
DK54 | 压力(Bar) | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
流量(L/h) | 47 | 48 | 48 | 49 | 50 | 51 | 52 | 53 | 54 | 55 | 69 | |
DK73 | 压力(Bar) | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
流量(L/h) | 70 | 71 | 72 | 73 | 73.8 | 74 | 76 | 76 | 77 | 79 | 94 | |
DK100 | 压力(Bar) | 6 | 5 | 4 | 3 | 2 | 1 | 0 | - | - | - | - |
流量(L/h) | 82 | 82 | 84 | 86 | 88 | 94 | 110 | - | - | - | - | |
DK120 | 压力(Bar) | 6 | 5 | 4 | 3 | 2 | 1 | 0 | - | - | - | - |
流量(L/h) | 97 | 97 | 98 | 100 | 101 | 103 | 124 | - | - | - | - | |
DK150 | 压力(Bar) | 5 | 4 | 3 | 2 | 1 | 0 | - | - | - | - | - |
流量(L/h) | 130 | 134 | 135 | 138 | 139 | 158 | - | - | - | - | - |

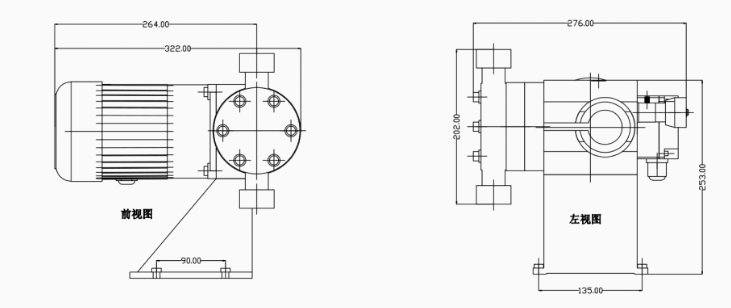

外型尺寸图
