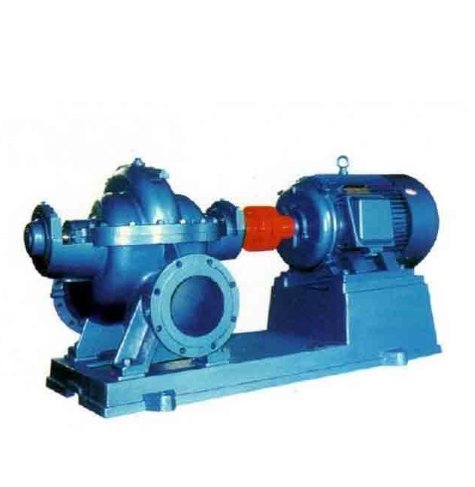

SH单级双吸中开泵

SH单级双吸中开泵

直接联系

上海奔克环保科技有限公司

上海

产品规格型号
参考报价:

面议

品牌:

来瓦

型号:

SH单级双吸中开泵

关注度:

468

产品介绍


产品名称:SH单级双吸中开泵

流量范围:126-3500m3/h

扬程范围:20-125m

使用温度:-20℃~105℃

输送介质:清水

工作压力:1.6-2.5MPa

过流材质:铸铁、不锈钢

SH型单级双吸中开泵结构说明:

SH型单级双吸中开泵的吸入口与吐出口均在水泵轴心线下方,水平方向与轴线成垂直位置、

泵壳.中开,检修时无需拆卸进水,排出管路及电动机(或其他原动机)从联轴器向泵的方向看去,

水泵均为逆吋针方向旋转。如根据用户特殊订货需要也可改为顺吋针旋转。

SH型农田灌溉水泵的主要另件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。

除轴的材料为优质碳素钢外,其馀多为铸铁制成。

泵体与泵盖构成叶轮的工作室,在进出水法兰上制有安装真空表和压力表的管螺孔,

进出水法兰的下部制有放水的管螺孔。

叶轮经过静平衡校验,用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整,

叶轮的轴向力利用其叶片的对称布置达到平衡,可能还有一些剩馀轴向力则同轴端的轴承承受。

  泵轴由两个单列向心球轴承支承,轴承装在泵体两端的轴承体内,用黄油润滑,

双吸密封环用以减少水泵压水室的水漏回吸水室。

SH型单级双吸中开泵参数范围:

流量(Q):160—18000m3/h

扬程(H):12—125m

SH型单级双吸中开泵型号意义:

6-SH-6-A

6-泵的进口直径为6寸

SH-卧式单级双吸清水中开泵

6-泵的比转速的1/10取整

A-叶轮外径切割代号

SH型中开泵装配、拆卸与安装

装配与拆卸

1 、装配转子部件:依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖,挡水圈、

轴承部件装在泵轴上,并套上双吸密封环,然后装上联轴器。

2、将转子部件装在泵体上,调整叶轮的轴向位暈到两侧双吸密封环的中间加以固定,

将轴承体压盖同固定螺钉紧固。
