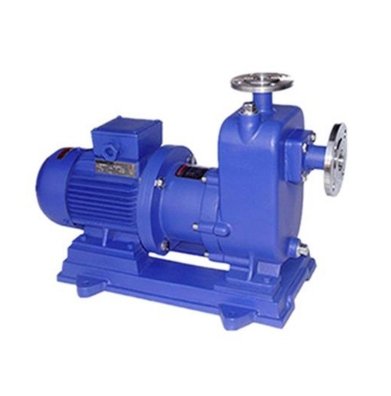

ZCQ型自吸式磁力泵
261
产品名称：ZCQ型自吸式磁力泵
流量范围：3～50 m3/h
扬程范围：12～50 M
使用温度：0℃ - 110℃
输送介质：清水 油 酸液 碱液
工作压力：1.6MPa
过流材质：不锈钢
产品概述
ZCQ型自吸式磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封，
使泵的过流部件处于完Q密封状态，C底解决了其它泵机械密封无法避免的
跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了
耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，
又集皂吸于一身，不需底阀和引灌水，自吸高度4米。
产品用途
该泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，
可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、
毒液、挥发性液体，以及循环水设备配套，特B是易漏、易燃、易爆液体的抽送。
型号意义
ZCQ型自吸式磁力泵性能参数
型号 | 口径(mm) | 流量 (m3/h) | 扬程(m) | 电机功率 (kW) | 电压 | 材质 | |
进口 | 出口 | (V) | |||||
ZCQ20-12-100 | 20 | 12 | 3 | 12 | 0.37 | 220/380 | 不锈钢 |
ZCQ25-20-115 | 25 | 20 | 6.6 | 15 | 1.1 | 380 | |
ZCQ32-25-115 | 32 | 25 | 6.6 | 15 | 1.1 | 380 | |
ZCQ32-25-145 | 32 | 25 | 6.6 | 25 | 1.1 | 380 | |
ZCQ40-32-132 | 40 | 32 | 10.8 | 20 | 2.2 | 380 | |
ZCQ40-32-160 | 40 | 32 | 12 | 32 | 4 | 380 | |
ZCQ50-40-145 | 50 | 40 | 14.4 | 25 | 4 | 380 | |
ZCQ50-40-160 | 50 | 40 | 13.2 | 32 | 4 | 380 | |
ZCQ50-40-200 | 50 | 40 | 7.8 | 50 | 5.5 | 380 | |
ZCQ65-50-145 | 65 | 50 | 16.8 | 25 | 5.5 | 380 | |
ZCQ65-50-160 | 65 | 50 | 27 | 32 | 7.5 | 380 | |
ZCQ80-65-125 | 80 | 65 | 50 | 20 | 7.5 | 380 | |
ZCQ80-65-160 | 80 | 65 | 50 | 32 | 15 | 380 | |
ZCQ80-65-200 | 80 | 65 | 50 | 50 | 18.5 | 380 | |
注:每个型号都可配防爆电机 | |||||||
自吸泵特性曲线（以常温清水为测试介质）
装置实例
