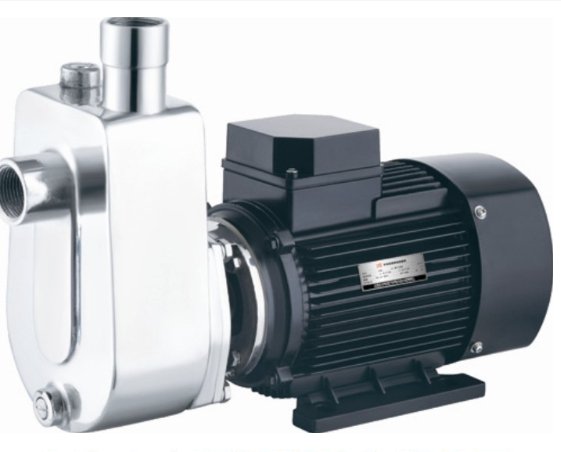

HBFX小型不锈钢耐腐蚀自吸泵
面议
来瓦
HBFX小型不锈钢耐腐蚀自吸泵
697
产品概述
1、HBFX小型不锈钢自吸泵特点
HBF小型不锈钢耐腐蚀离心泵两面三刀系列泵的叶轮有半开式结构,泵的轴封的悬臂式的机械密封,零部件及连接架采用不锈钢材料制造,所以,两系列产品具有耐腐蚀性能可靠,使用,维护方便,能耗低,密封性能好。根据用户的需求我们可以生产304,316和316L不同材质的不锈钢,其中小功率的电机有单相和三相电机供用户选择。
2、HBFX不锈钢自吸泵主要用途
HFB耐腐蚀离心泵可输送温度不高于90℃直联式或不高于105℃带轴承托架式)有细小软颗粒或纤维质,带腐蚀性或有卫生要求的液体,HBFX小型不锈钢自吸泵,两系列泵适用于食品,饮料,医药,污水处理,化工,电镀,精细化工等行业使用。
3、HBFX直联式,半开式叶轮泵系列 不锈钢离心泵性能参数
转速n=2800转,分
型号 三相/380V/50HZ | 型号 单相/220V/50HZ | 电机功率(kw) | 口径(mm) | 扬程H(m) 流量Q(m3/h) | ||||||||||
进口 | 出口 | |||||||||||||
25HBFX-8 | 25HBFX-8D | 0.25 | 25 | 20 | H | 11 | 10 | 8 | 6 | 4 | 3 | |||
Q | 0.8 | 2.5 | 4 | 5.2 | 6.8 | 7.5 | ||||||||
40HBFX-13 | 40HBFX-13D | 0.55 | 40 | 25 | H | 15 | 14 | 13 | 12 | 10 | 8 | 6 | 5 | |
Q | 3.5 | 5 | 6 | 7.5 | 9.5 | 11 | 12.5 | 13 | ||||||
40HBFX-13A | 40HBFX-13AD | 0.75 | 40 | 25 | H | 15 | 14 | 13 | 12 | 10 | 8 | 6 | 5 | |
Q | 3.5 | 5 | 6 | 7.5 | 9.5 | 11 | 12.5 | 13 | ||||||
50HBFX-18 | 1.5 | 50 | 40 | H | 22 | 21 | 20 | 18 | 16 | 14 | 12 | 10 | ||
Q | 3 | 5.5 | 9 | 13 | 16 | 18 | 20 | 21 | ||||||
50HBFX-22 | 2.2 | 50 | 40 | H | 27 | 26 | 24 | 22 | 20 | 18 | 16 | 14 | 12 | |
Q | 7 | 10.5 | 16 | 19 | 22 | 23.8 | 26 | 27 | 28.5 | |||||
50HBFX-25 | 3 | 50 | 40 | H | 30 | 28 | 26 | 25 | 24 | 22 | 20 | 18 | 16 | |
Q | 12.5 | 18.5 | 22 | 23 | 24.5 | 16 | 27.5 | 29.5 | 31 |
4、HBFX小型不锈钢自吸泵使用条件
1)、直联式泵的过流液体温度不得超过100℃,轴承托架式泵的过流液体温度不得超过120℃。
2)、由于到目前为止都没有一种适应介质、浓度、温度使用的材料,故用户输送介质的腐蚀性,使用条件均不应超出本泵材质的适用范围。
3)、本产品提出的技术数据以常温清水作介质测定,如输送介质不是常温清水时,水泵性能将会发生变化,敬请用户作出适当调整
5.材料
(1).过流零件及接架;1Cr18Ni9Ti不锈钢。
(2).机械密封:静环:陶瓷(sic)。动环:石墨浸渍呋喃树脂。
(3)橡胶结构件:氟橡胶。1Cr18Ni9Ti不锈钢。
(4)如输送介质或使用条件与水泵配置材质不相配时,可另议配置其它材质。如过流零件配316,轴封可配聚四氟乙烯或其它种类的动静环等。
6.安装说明
(1)泵装置的 输送管道联接处,特别是输入管道的联接处必须联接可靠,密封良好。
(2)HBF型泵如安装高于抽吸液面时,吸入管进水口应安装底阀,HBFX自吸泵在自吸范围内吸入管不必安装底阀。
(3)所输送液体如混有竹.木.石.金属等体程过大或过长的硬物时,吸入管进水口处必须装上滤网,以免上述之物体被吸入泵内造成卡死叶轮损坏电机或水泵零件。
(4)水泵装置一般应有过载与短路保护装置,如保险丝及过流继电器,并应根据电机铭牌的电流调整保护装置的设定位。
