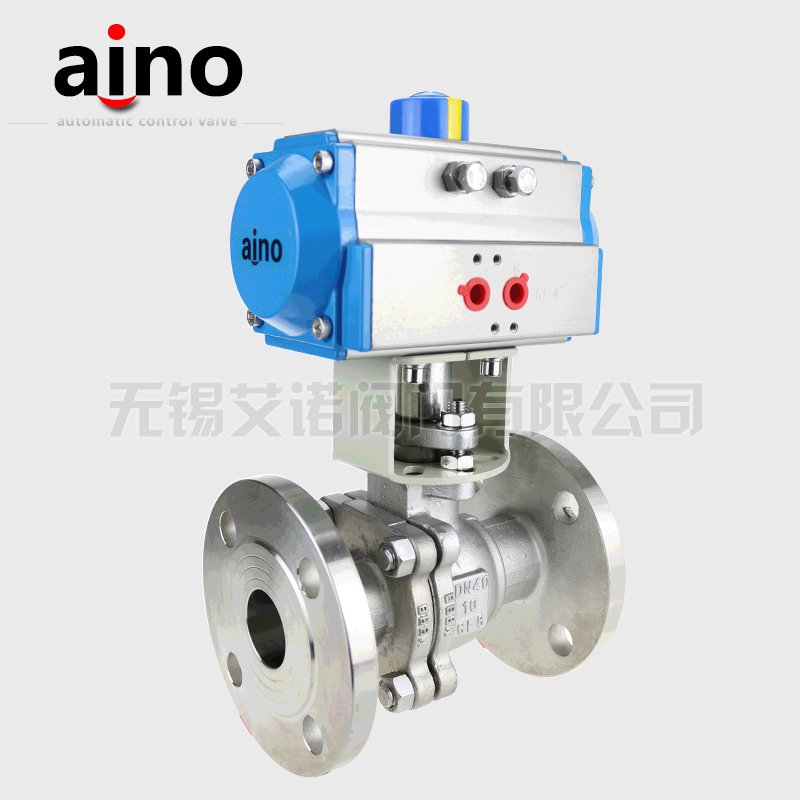

气动法兰球阀

AQ641F-16P

直接联系

无锡艾诺阀门有限公司

无锡

产品规格型号
参考报价:

1万元以下

品牌:

aino

型号:

AQ641F-16P

关注度:

1623

产品介绍

概述:

AQ641F气动球阀阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。气动球阀按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤180°的场合,金属硬密封阀座适用于温度≤425°的场合。气动球阀通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

产品特点

1、流体阻力小,气动球阀是所有阀类中流体阻力*小的一种,即使是缩径球阀,其流体阻力也相当小。
2、气动球阀阀体装有止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、气动球阀阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且密封能力随着介质压力的增高而增大。
4、气动球阀阀杆密封可靠,由于阀杆只作回转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故气动球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

气动执行器

采用新型GTD系列或ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW型系列气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

技术参数和性能


Q641F气动球阀气动执行器技术参数Q641F气动球阀阀体参数
类 型双作用活塞式、弹簧复位式公称通径DN15~200mm
气源压力双作用:2-8bar/单作用:4-8bar公称压力PN1.6、2.5、4.0、6.4MPa
输出力矩双作用:4N·M~10560N·M阀轴材质不锈钢
单作用:7N·M~2668N·M阀体材质304/316/316L不锈钢
工作温度常温型:-20℃~80℃(丁腈橡胶O型圈)球体材质304/316/316L不锈钢
高温型:-20℃~160℃(氟橡胶O型圈)阀座密封PTFE、PPL、金属密封
动作范围0~90°±5°温 度PTFE≤180℃、PPL≤350℃、金属密封≤450℃
接口螺纹GTD40~GTD83/ATD50~ATD88 G1/8″适用介质水、石油、粘性流体、浆料、强氧化性介质等
GTD110~GTD350/ATD100~200 G1/4″
阀位信号定位器:4~20mA/回信器:全开全关信号特 点连线简单,结构紧凑、阻力小、动作稳定

附件选项

根据不同控制和要求可选择下列附件:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
