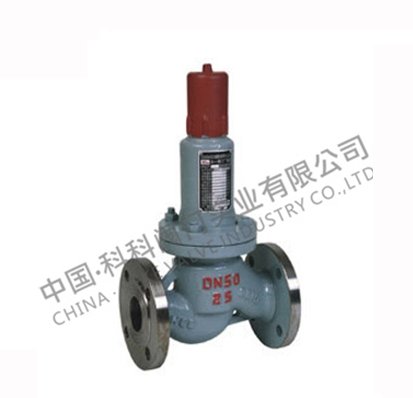

平行式安全回流阀
直接联系
宇特阀门有限公司
浙江
面议
宇特阀门
平行式安全回流阀
47
外形尺寸和连接尺寸
公称通径 | 尺寸 | ||||||
D | D1 | D2 | b | Z-ød | L | H | |
40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 |
50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 266 |
65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 |
80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 |
100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 548 |
150 | 280 | 240 | 210 | 24 | 8-23 | 480 | 706 |
