Htc日扬真空
KF
3176
--
select |

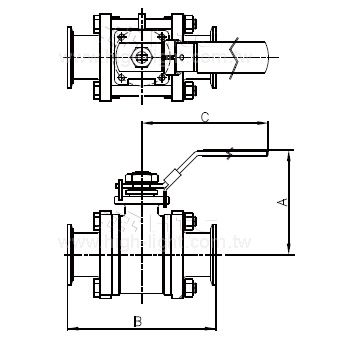

Model No. | KF16BV092 | KF25BV107 | KF40BV130 | KF50BV151 | KF80BV242 | KF100BV254 |
| Parts No. | 3201093101131 | 3201113101131 | 3201133101131 | 3201143101131 | 3201163101131 | 3201183101131 |
| A | 63 | 76 | 96 | 102 | 155 | 180 |
| B | 92 | 107 | 130 | 151 | 242 | 254 |
| C | 140 | 157 | 159 | 178 | 262 | 290 |
| Connector | KF16 | KF25 | KF40 | KF50 | KF80 | KF100 |
| Size"(mm) | 3/4"(19.05) | 1"(25.4) | 1.5"(38.1) | 2"(50.8) | 3"(76.2) | 4"(101.6) |
球阀规格
| 法兰 | KF (NW) |
| 运作 | 1/4 Turn manual open and close |
| 连接材质 | SS316, Viton, PTFE |
| 泄漏率 | 9.0*10-7mbar.l/sec |
| **压力 | 2 bar |
| 运行温度 | 150oC MAX |
| 压力范围 | 2bar~1x10-4 mbar |
| 3/4" - 重量 | 0.6KG |
| 1" - 重量 | 1.2KG |
| 1.5" - 重量 | 2.4KG |
| 2" - 重量 | 3.8KG |

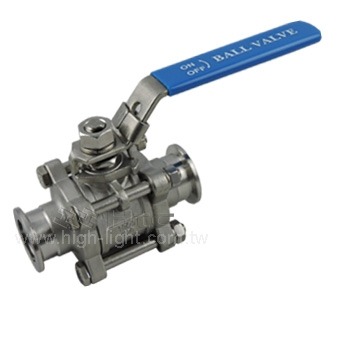

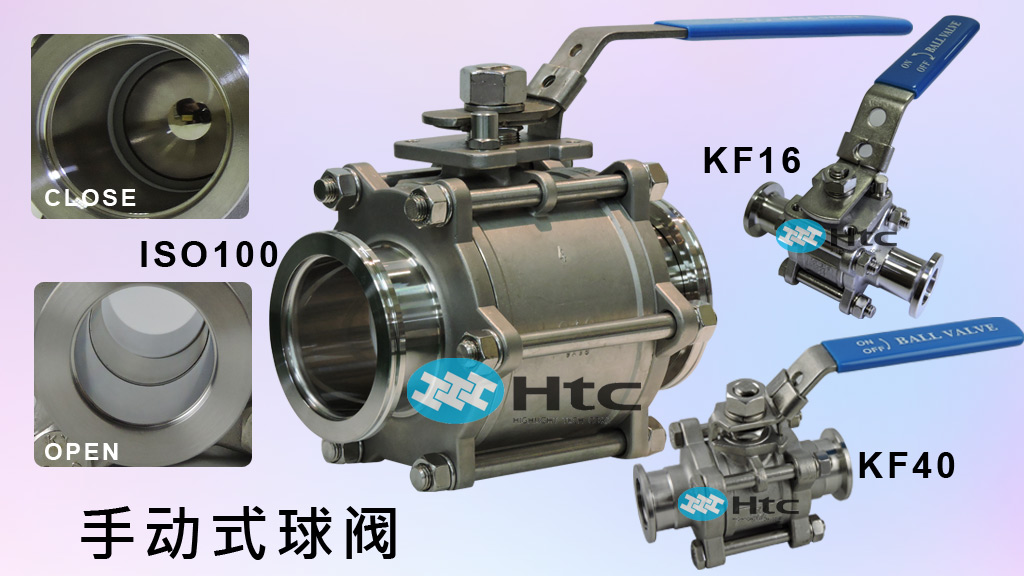

KF16-KF50真空球阀是一种耐用的气体调节装置, 能够手动转动90度开关达到完全的闭合作用
球阀的构造是在阀中央部位有一个球状物来控制气体经过
球状物中间有开一个孔洞, 当此孔洞和球阀两端接头成一直线的时候气体就能通过
当球阀关闭的状态时, 这个孔洞方向和球阀两端接头垂直的, 气体被塞阀阻挡就无法通过
球阀的结构简单且坚固, 适用于污染比较多的真空装置
球阀通常安装在制程设备的真空腔体或真空帮浦的下游来隔离真空
球阀也适用在隔离真空计, 真空粗抽管线
食品工业制程管线和许多其他的工业小管路或输气管应用
日扬球阀有手动式, 气动式和电动式驱动提供给不同客户需求选用
