※产品说明

气动衬氟球阀，属于Q641浮动式衬氟球阀系列;它由气动执行机构和衬氟球阀组成，阀体部分司与气动、电动执行机构选配组合，组成各种不同类型的球阀品种规格。该产品按阀芯的形式可分为全通径衬氟0型球阀和衬氟V型球阀。该产品具有阻力小、流量系数大、 结构新型、特点突出，产品技术达到国内**水平。可作切断或调节之用,调节阀以客户的要求或流量线性设计出V型球体来实现理想的调节特性。本产品工作时阀体、阀盖、连杆球、填料套与介质接触的地方都包衬了耐腐蚀的氟塑料产品可承受除”熔融碱金属和元素氟"外的任何腐蚀性介质，是化工、石油、医药食品、钢铁冶炼、 造纸、水电、环境保证等工业自动控制系统中作远距离集中控制或就地控制使用的理想产品。

气动、液动。驱动方式:手动、电动、

衬里材料:FEP、PFA、GXP0等。

V型调节球阀(ZSCVF)

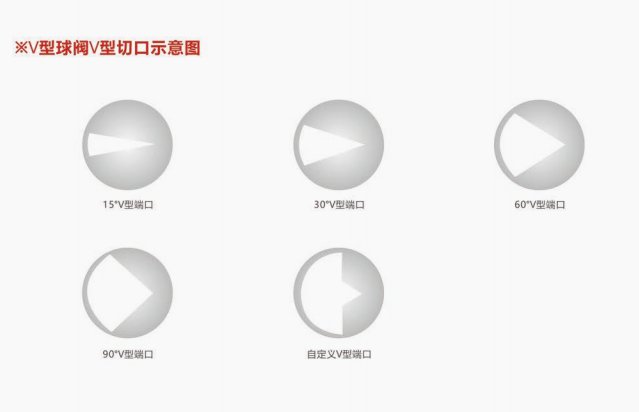

ZSCVF衬氟V型调节球阀是一种360度直角回转的高级控制阀，它与阀门定位器配套使用，可实现比例调节:与二位五通电磁阀及控制箱配套使用，可实现开关控制。V型球阀阀芯设计成带有特殊形式的V型口，(V型口可根据不同的角度来实现调节精麼)具有精确的流量特性和控制能力，适用于各种控制场合。具有额定流量系数大，可调比大，密封性能优越，结构紧凑，体积小，可竖卧安装等优点。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切及自洁能力，尤其适用于含有纤维性或软质颗粒的悬浮液的控制。在与流体接触的阀体内壁和阀内组件均采用注塑或传递模塑衬氟塑料工艺，包覆一层聚全氟乙烯(FEP)、聚四氣乙烯(PTFE)、可溶性聚四氣乙烯(PFA)等防腐蚀材料，完全能达到切断腐蚀性介质与阀体外壳的接触，具有密封性能好，动作灵敏、流体通道星V型、压降损失小、阀容量大、流量特性精确，广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、波体类介质的控制。

※结构与工作原理

衬氟球阀是由阀体、球体、接体、密封圈、阀盖、填料盖、支架、连接轴执行机构等组成(如图1所示)。一体式球杆使球体旋转球体旋转角度由执行机构驱动，把电、气输入信号变换成阀杆的转动，带动球体在阀体内转动,即球体转动到与输入信号相对应的位置，也可以实现全开一全闭的动作。

◆自控衬氟O型切断球阀(ZSDOF)

ZSDOF衬氟O型切断球阀是一种360度直角回转的高级切断阀,它与流体接触的阀体内壁和阀内组件均采用注塑或传递模塑衬氟塑料工艺，包覆一层聚全氟乙烯(FEP)聚四氟乙烯( PTFE)、可溶性聚四氟乙烯( PFA )等防腐蚀材料，完全能达到切断腐蚀性介质与阀体外壳的接触具有密封性能好,动作灵敏、流体通道星直线型、流通能力大，与二位五通电磁阀及控制箱配套使用,可实现开关控制。广泛适用于酸、碱等强腐性性介质和有毒、易挥发、易渗透、等气体、液体类介质的控制。

※特点

耐腐蚀:几乎能耐所有介质(包括浓硝酸和王水)的腐蚀。

流通能力大,且介质流向不受限制。

密封性能好、泄漏量小:密封阀座采用聚四氟乙烯，具有可靠的密封性和自润滑性,泄漏量低◆除适用一般的气液体外,更适用于高粘度以及带有纤维状和悬浮软质颖粒的介质。◆结构简单、维修方便。配多弹簧的齿轮齿条气动执行机构,以及角行程的电动执行机构,方便各种环境适用.是目前用量相当大的控制和切断系统。

※结果原理

ZSVF46气动衬氣V型调节球阀 和ZSOF46气动O型切断球阀是由球阀、气缸式执行机构及控制附件组成,执行机构是气动V型调节球阀和气动O型切断球阀产生过程中自动控制系统的重要组成部分。分为双作用气缸和单作用气缸，其原理以压缩空气为能源动力完成开关动作，当压缩空气从气动执行器的管咀输入气动执行器内，气体会推动活塞向两端运动，通过齿条带动旋转轴上的齿轮转动，从而开启阀门，气动执行器关闭时，气源是从反向管咀进入，将推动向中间运动，带动阀门关闭，此气缸为双作用气缸，一压缩空气为能源动力完成开动作，当压缩空气从气动执行器的管咀排气后由弹簧推动活塞带动阀门关闭，此气缸为单作用气缸，气动执行器的执行机构和调节机构为一整体，执行机构的部件可选择薄膜、活塞或齿轮条，其中齿轮条是*为常用的。齿轮条执行机构的结构紧凑、输出推动力大、动作平稳可靠，在三种执行机构部件里是性能*均衡的一种。
