D643H气动法兰硬密封蝶阀PN6～PN25

直接联系

上海正兴阀门制造有限公司

上海

产品规格型号

参考报价：

面议

品牌：

正兴阀门

型号：

D643H气动法兰硬密封蝶阀PN6～PN25

关注度：

226

产品介绍

采用标准

设计标准：GB/T12238-1989；
法兰连接尺寸：GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000；
结构长度：GB/T12221-1989；
压力试验：GB/T13927-1992；JB/T9092-1999 ；

主要零件材质表

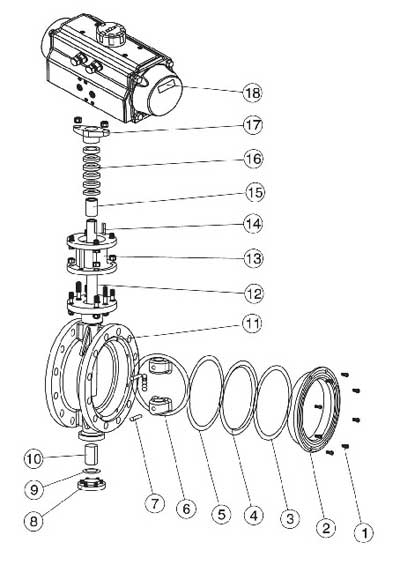

D643H气动法兰硬密封蝶阀主要零件材质表
序号	零件名称	材质
序号	零件名称	Z	C	P
1	内六角螺钉	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	阀盖	WCB	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	垫片	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀座	不锈钢+柔性石墨、PTFE
5	垫片	1Cr18NI9Ti	1Cr18Ni9TI	1Cr18Ni12Mo2Ti
6	蝶板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
7	圆柱销	45	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	下盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Tl
9	垫片	不锈钢+柔性石墨、PTFE
10	衬套	PTFE复合轴承
11	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
12	阀杆	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	支架	WCB	WCB	WCB
14	键	45	45	45
15	衬套	PTFE复合轴承
16	填料	柔性石墨、PTFE
17	压盖 Gland	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
18	气动执巧器	AT系列、AW系列

注：系列蝶阀主要零部件及密封阁的材质可相据实际工况条件或用户特殊要求设计迭用。

主要性能指标

D643H气动法兰硬密封蝶阀PN6～PN25主要性能指标
回差	带定位器：小于全行程的2%
基本误差	带定位器：小于全行程的±2%
泄露量l/h	符合ANSI B16.104 IV级标准
可调范围R	50：1

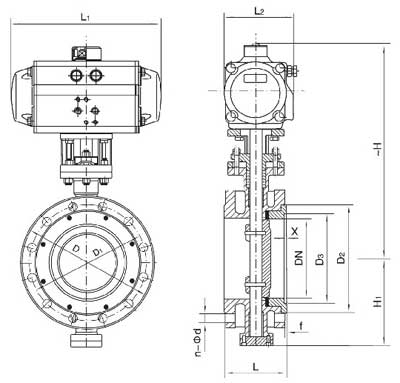

主要外形尺寸-PN16（16bar）
公称通径 [DN]	外形尺寸				连接尺寸					执行器型号
公称通径 [DN]	L	L1	L2	H	D	D1	D2	f	N-D	执行器型号
50	108	159/211	83/95	277/205	165	125	99	3	4-18	ATD63/ ATE75
65	112	211/248	95/107	287/315	185	145	118	3	4-18	ATD75/ ATE88
80	114	248/269	107/123	365/375	200	160	132	3	8-18	ATD88/ ATE100
100	127	269/315	123/141	420/436	220	180	156	3	8-18	ATD100/ ATE115
125	140	315/345	141/152	436/462	250	210	184	3	8-18	ATD115/ ATE125
150	140	345/409	152/172	466/543	285	240	211	3	8-22	ATD125/ ATE145
200	152	409/438	172/187	593/665	340	295	266	3	12-22	ATD145/ ATE160
250	165	438/550	187/215	682/752	405	355	319	3	12-26	ATD160/ ATE190
300	178	550/600	215/240	725/772	460	410	370	4	12-26	ATD190/ ATE210
350	190	600/633	240/262	832/880	520	470	429	4	16-26	ATD210/ ATE240
400	216	633/730	262/330	862/968	580	525	480	4	16-30	ATD240/ ATE270
450	222	633/1700	262/440	945/1005	640	585	548	4	20-30	ATD240/ ATE25
500	229	730/1700	330/440	1058/1060	715	650	609	4	20-33	ATD270/ ATE25
600	267	1180/1700	368/440	1108/1195	840	770	720	5	20-36	AWD20/ AWE25
700	292	1320/1970	440/480	1170/1255	910	840	794	5	24-36	AWD25/ AWE28
800	318	1430/2700	480/560	1325/1365	1025	950	901	5	24-39	ATD28/ ATE35
备注：根据不同的阀门扭矩，不同的气源压力以及不同的实际工况，选择相匹配的执行器其相关外形尺寸也随之变化

主要外形尺寸-PN25(25bar)
公称通径 [DN]	外形尺寸				连接尺寸					执行器型号
公称通径 [DN]	L	L1	L2	H	D	D1	D2	f	N-D	执行器型号
50	108	159/211	83/95	277/205	165	125	99	3	4-18	ATD63/ ATE75
65	112	211/248	95/107	287/325	185	145	118	3	8-18	ATD75/ ATE88
80	114	248/269	107/123	365/391	200	160	132	3	8-18	ATD88/ ATE100
100	127	269/315	123/141	420/457	235	190	156	3	8-22	ATD100/ ATE115
125	140	315/345	141/152	436/462	270	220	184	3	8-26	ATD115/ ATE125
150	140	345/409	172/187	466/543	300	250	211	3	8-26	ATD125/ ATE145
200	152	409/438	187/215	593/665	360	310	274	3	12-26	ATD145/ ATE160
250	165	438/550	215/240	682/752	425	370	330	3	12-30	ATD160/ ATE190
300	178	550/600	240/262	702/820	485	430	389	4	16-30	ATD190/ ATE210
350	190	600/633	262/330	832/938	555	490	448	4	16-33	ATD210/ ATE240
400	216	633/730	262/440	910/968	620	550	503	4	16-36	ATD240/ ATE270
450	222	633/1700	330/440	1005/1010	670	600	548	4	20-36	ATD240/ ATE25
500	229	730/1700	330/440	1058/1065	730	660	609	4	20-36	ATD270/ ATE25
600	267	1180/1700	440/480	1110/1195	845	770	720	4	20-39	AWD25/ AWE28
700	292	1320/1970	480/560	1255/1295	960	875	820	5	24-42	AWD28/ AWE35
800	318	1430/2700	260/580	1325/1365	1085	990	928	5	24-48	ATD35/ ATE40

主要外形尺寸-PN40(40bar)
公称通径 [DN]	外形尺寸				连接尺寸						执行器型号
公称通径 [DN]	L	L1	L2	H	D	D1	D2	f	D3xX	N-D	执行器型号
50	108	211/248	95/107	277/305	165	125	99	3	88x4	4-18	ATD75/ ATE88
65	112	248/269	107/123	310/341	185	145	118	3	110x4	8-18	ATD88/ ATE100
80	114	269/315	123/141	375/412	200	160	132	3	121x4	8-18	ATD100/ ATE115
100	127	315/345	141/152	436/462	235	190	156	3	150x4.5	8-22	ATD115/ ATE125
125	140	345/438	152/187	462/513	270	220	184	3	176x4.5	8-26	ATD125/ ATE160
150	140	438/550	187/240	543/615	300	250	211	3	204x4.5	8-26	ATD160/ ATE210
200	152	550/600	215/262	665/760	375	320	284	3	260x4.5	12-30	ATD190/ ATE240
250	165	600/633	240/262	752/858	450	385	315	3	313x4.5	12-33	ATD210/ ATE240
300	178	633/730	262/330	820/880	515	450	409	4	364x4.5	16-33	ATD240/ ATE270
350	190	730/1700	330/440	938/940	580	510	465	4	422x5	16-36	ATD270/ AWE25
400	216	1180/1700	365/440	970/1055	660	585	535	4	474x5	16-39	AWD20/ AWE25
450	222	1180/1970	440/480	1005/1090	685	610	560	4	524x5	20-39	AWD20/ AWE28
500	229	1320/1970	440/480	1145/1185	755	670	615	4	576x5	20-42	AWD25/ AWE28
600	267	1970/2700	480/560	1195/1235	890	795	735	5	676x5	20-48	AWD28/ AWE35

主要外形尺寸-Class150
公称通径 [DN]	外形尺寸				连接尺寸					执行器型号
公称通径 [DN]	L	L1	L2	H	D	D1	D2	f	N-D	执行器型号
50	108	159/211	83/95	277/205	152	120.5	92	2	4-19	ATD63/ ATE75
65	112	211/248	95/107	287/325	178	139.5	105	2	4-19	ATD75/ ATE88
80	114	248/269	107/123	365/391	190	152.5	127	2	4-19	ATD88/ ATE100
100	127	269/315	123/141	420/457	229	190.5	157	2	8-19	ATD100/ ATE115
125	140	315/345	141/152	436/462	254	216	186	2	8-22	ATD115/ ATE125
150	140	345/409	152/172	466/543	279	241.5	216	2	8-22	ATD125/ ATE145
200	152	409/438	172/215	593/665	343	298.5	270	2	8-22	ATD145/ ATE190
250	165	438/550	187/240	682/752	406	362	324	2	12-25	ATD160/ ATE210
300	178	550/600	240/262	702/820	483	432	381	2	12-25	ATD190/ ATE240
350	190	600/633	240/262	832/938	533	476	413	2	12-29	ATD210/ ATE240
400	216	633/730	262/330	910/968	597	540	470	2	16-29	ATD240/ ATE270
450	222	633/1700	262/330	1005/1010	635	578	533	2	16-32	ATD240/ ATE270
500	229	730/1700	330/440	1058/1065	699	635	584	2	20-32	ATD270/ ATE25
600	267	1180/1700	365/440	1110/1195	813	749.5	682	2	20-35	AWD20/ AWE25
700	292	1320/1970	440/480	1255/1295	947	863.6	800	2	28-35	AWD25/ AWE28
800	318	1430/2700	480/560	1325/1365	1060	978	914	2	28-41	AWD28/ AWE35

主要外形尺寸-Class300
公称通径 [DN]	外形尺寸				连接尺寸					执行器型号
公称通径 [DN]	L	L1	L2	H	D	D1	D2	f	N-D	执行器型号
50	108	211/248	95/107	277/305	165	127	92	2	8-19	ATD75/ ATE88
65	112	248/269	107/123	310/341	190	149	105	2	8-22	ATD88/ ATE100
80	114	269/315	123/141	375/412	210	168.5	127	2	8-22	ATD100/ ATE115
100	127	315/345	141/152	436/462	254	200	157	2	8-22	ATD115/ ATE125
125	140	345/438	152/187	462/513	279	235	186	2	8-22	ATD125/ ATE160
150	140	438/600	187/240	543/615	318	270	216	2	12-22	ATD145/ ATE160
200	152	550/600	215/262	665/760	381	330	270	2	12-25	ATD160/ ATE210
250	165	600/633	240/262	752/858	445	387.5	324	2	16-29	ATD190/ ATE240
300	178	633/730	240/262	820/880	521	451	381	2	16-32	ATD210/ ATE270
350	190	633/1700	262/440	938/940	584	514.5	413	2	20-32	ATD240/ AWE25
400	216	730/1700	330/440	970/1055	648	571.5	470	2	20-35	ATD270/ AWE25
450	222	730/1700	330/440	1005/1090	711	628.5	533	2	24-35	ATD270/ AWE25
500	229	1180/1970	365/1970	1145/1185	775	686	584	2	24-35	AWD20/ AWE25
600	267	1320/1970	440/480	1195/1235	914	813	682	2	24-41	AWD25/ AWE28

安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在**次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。

阀门选型单元解析：

根据管路系统设计的需要和各类阀门的自身特性及安装使用等因素决定采用何种阀门。

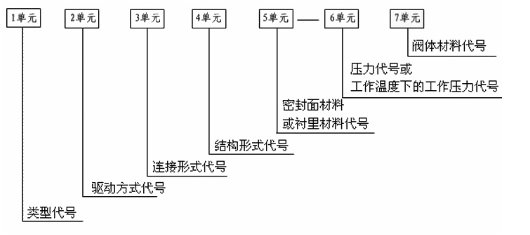

1	2	3	4	5	6	7
1、类型代号
2、驱动方式代号
3、连接形式代号
4、结构形式代号
5、密封面材料或衬里材料代号
6、压力代号或工作温度下的工作压力
7、阀体材料代号

1单元=阀门类型代号：

阀门类型	代号	阀门类型	代号
安全阀	A	球阀	Q
蝶阀	D	疏水阀	S
隔膜阀	G	调节阀	T
止回阀	H	柱塞阀	U
截止阀	J	旋塞阀	X
节流阀	L	减压阀	Y
排污阀	P	闸阀	Z

2单元=驱动方式代号：

根据阀门参数、功能、操作要求和现场条件等选择阀门传动方式。我公司可为用户提供、手动、电动、气动、液动、电磁、自动等各种类型的阀门，也可按用户要求选配。驱动方式代号：

驱动方式	代号	驱动方式	代号
电磁	0	锥齿轮	5
电磁－液动	1	气动	6
电－液动	2	液动	7
涡轮	3	气－液动	8
正齿轮	4	电动	9

注：①、代号1、代号2及代号8是用在阀门启闭时，需有两种动力源同时对阀门进行操作。②、安全阀、液压阀、输水阀、手动手轮直接连接阀杆操作结构形式的阀门，本代号省略不表示。③、对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示、防爆电动用9B表示

3单元=连接方式代号：

根据阀门使用工况及安装要求选择不同的连接方式，一般有螺纹连接，法兰连接，对焊连接，对夹连接等。连接形式代号：

连接形式	代号	连接形式	代号
内螺纹	1	对焊接	6b
外螺纹	2	对夹	7
法兰	4	卡箍	8
承插焊	6s	卡套	9

结构长度：用户无特殊要求，按该阀执行的设计标准（GB、API、ANSI、BS等）中的规定制造。参照本公司为您提供的参数《产品连接尺寸》

4单元=结构形式代号(包括前3单元内容汇总)：

阀门的型号编制方法：

阀门的型号编制由7个单元组成，其含量如图所示：公称压力号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍，用于电站工业的阀门，当介质**温度超过530℃时，其数值以兆帕（MPa）为单位的工作压力值的10倍。参照JB4018-85标准，型号编制方法如下：

代号		0	1	2	3	4	5	6	7	8	9
传动方式		电磁动	电磁液动	电液动	蜗轮	直齿轮	锥齿轮	气动	液动	气-液动	电动
连接形式			内螺纹	外螺纹		法兰		焊接	对夹	卡籀	卡套
类型代号		结构形式
闸阀	Z	明杆					暗杆
		楔式			平行式		楔式		平行式
		弹性闸板	刚性
			单闸板	双闸板	单闸板	双闸板	单闸板	双闸板	单闸板	双闸板
截止阀	J		直通式		三通式	直角式	直流式	平衡
节流阀	L							直通式	直角式
球阀	Q		浮动球					固定	球
			直通式	Y型三通式		L形三通式	T型三通式	四通式	直通式
蝶阀	D	杠杆式	垂直板式		斜板式
隔膜阀	G		屋脊式		截止式	直流板式		直通式	闸板式	角式Y形	角式T形
旋塞阀	X				填料式
					直通式	T形三通式	四通式		L直通式	T形三通式	直通
止回阀	H		升降式			旋启式					蝶形
			直通式	立式		单瓣	多瓣	双瓣
安全阀	A	弹簧									脉冲式
		封闭			不封闭	封闭	不封闭
		带散热片全启式	微启式	全启式	带扳手		杠杆式	带控制机构	带扳手
					双弹簧微启式	全启式		全启十	微启式	全启式
减压阀	Y		薄摸式	弹簧薄摸式	活塞式	波纹管式	杠杆式
疏水阀	S		浮球式				钟形浮子式		双金属片式	脉冲式	圆盘式

5单元=密封面或衬里材料代号：

密封面或衬里材料	代号	密封面或衬里材料	代号
锡基轴承合金（巴氏合金）	B	尼龙塑料	N
搪瓷	C	渗硼钢	P
渗氮钢	D	衬铅	Q
氟塑料	F	奥氏体不锈钢	R
陶瓷	G	塑料	S
Cr13系不锈钢	H	铜合金	T
衬胶	J	橡胶	X
蒙乃尔合金	M	硬质合金	Y

注：①、除隔膜阀外、当密封副的密封面材料不同时，以硬密度的材料表示。②、阀门密封副材料均为阀门的本体材料时，阀座密封面材料代号用“W”表示。

6单元=压力代号或工作温度下的工作压力代号：

阀门指定温度下的工作压力，是供参考用的圆整数值，分为不同级别，用PN表示，按GB/T1048-1990规定，国标阀门单位为MPa,磅级阀门用LB表示。以下的公称压力 PN 数值依据 GB/T 1048-2004 标准。PN：与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识。它由字母 PN 和后跟无因次的数字组成
PN 数值应从以下系列种选择：

DIN 系列	ANSI 系列
PN2.5	PN20
PN6	PN50
PN10	PN110
PN16	PN150
PN25	PN260
PN40	PN420
PN63
PN100

注：必要时允许选用其他 PN 数值公称压力 (PN)

7单元=阀体材料代号：

阀体材料	代号	阀体材料	代号
碳钢	C	球墨铸铁	Q
Cr13系不锈钢	H	0Cr17Ni12Mo2系不锈钢	R
1Cr5Mo铬钼钢	I	0Cr17Ni14Mo2系不锈钢	RL
15CrMo铬钼钢	H	塑料	S
可锻铸铁	K	铜及铜合金	T
铝合金	L	钛及钛合金	Ti
0Cr18Ni9系不锈钢	P	铬钼钒钢	V
0Cr19Ni10系不锈钢	PL	灰铸铁	Z

常用阀体材料代号:

代号	I	C	P	R	V
阀体材料	Cr5Mo C5	WCB 25 A105	1Cr18Ni9Ti ZG1Cr8Ni9Ti CF8(304) CF3(304L)	1Cr18Ni12Mo2Ti ZG1Cr8Ni12Mo 2Ti CF8M(316) CF3M(316L)	12Cr1MoV ZG15CrMo1V ZG20CrMoV WC6 WC9

注：用户应根据本所产品型号所订货，如有特殊要求，请在订货合同中予以说明。

阀门材料性能:

注*：主要依据 JB/T 5300-1991 标准编制制造！

阀体材料	适用公称压力/MPa	适用温度/℃	适用介质
灰铸铁	≤10	－10～200	水、蒸汽、空气、煤气及油类等介质
可锻铸铁	≤25	－30～300	水、蒸汽、空气及油类等介质
球墨铸铁	≤40	－30～350	水、蒸汽、空气及油类等介质
铜合金	≤25	－40～250	水、海水、氧气、空气及油类等介质
碳素钢	≤320	－30～450	水、蒸汽、空气、氢气、氨、氮及石油产品等介质
高温钢	≤16	≤550	蒸汽及石油产品
低温钢	≤64	≥－196	乙烯、丙烯、液态天然气及液氮等介质
不锈耐酸钢	≤64	≤200	硝酸、醋酸等介质

除了上述选型单元外，还需公称通径：

DN：用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN和后跟无因次的整数数字组成。这个数字与端部连接件的孔径或外径（单位：mm）等特征尺寸直接相关。优先选用的 DN 数值如下：

1.管件尺寸英寸毫米对照表：

管件尺寸英寸毫米对照表
直径英寸	1/4″	3/8″	1/2″	3/4″	1″	1.2″	1.5″	2″	2.5″
通径毫米	DN8	DN10	DN15	DN20	DN25	DN32	DN40	DN50	DN65
外径毫米	13.7	17.14	21.3	26.7	33.4	42.2	48.3	60.3	73
直径英寸	3″	4″	5″	6″	8″	10″	12″	14″	16″
直径毫米	DN80	DN100	DN125	DN150	DN200	DN250	DN300	DN350	DN400
外径毫米	88.9	114.3	141.3	168.3	219.1	273	323.8	355.6	406.4
注：1 英寸=25.4毫米 =8英分 1分=1/8″ 2分=1/4″ 3分=3/8″ 4分=1/2″ 6分=3/4″ 8分=1″

2.对于多大的水管该用多大的阀门口径（接口）做了详细对照，见下表:

管子通径DN（公称直径）对应管子外径Ф（mm）：
公称直径	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125
小直径系列	Ф18	Ф25	Ф32	Ф38	Ф45	Ф57	Ф73	Ф89	Ф108	Ф133
大直径系列	Ф22	Ф27	Ф34	Ф42	Ф48	Ф60	Ф76	Ф89	Ф114	Ф140
公称直径	DN150	DN200	DN250	DN300	DN350	DN400	DN450	N500	DN600
小直径系列	Ф159	Ф219	Ф273	Ф324	Ф360	Ф406	Ф457	Ф508	Ф610
大直径系列	Ф168	Ф219	Ф273	Ф325	Ф377	Ф426	Ф480	Ф530	Ф630
公称直径	DN700	DN800	DN900	DN1000	DN1200	DN1400	DN1600	N1800	DN2000
直径系列	Ф720	Ф820	Ф920	Ф1020	Ф1220	Ф1420	Ф1620	Ф1820	Ф2020

3.对于多大的水管（大外径）该用多大的阀门口径（接口）做了详细对照，见下表：

管子通径DN（公称直径）对应管子外径Ф（mm）
压力	匹配管子外径		公称压力	匹配管子外径
压力	大外径系列外径	小外径系列外径		大外径系列外径	小外径系列外径
DN15	Φ22	Φ18	DN125	Φ140	Φ133
DN20	Φ27	Φ25	DN150	Φ168	Φ159
DN25	Φ34	Φ32	DN200	Φ219	Φ219
DN32	Φ42	Φ38	DN250	Φ273	Φ273
DN40	Φ48	Φ45	DN300	Φ324	Φ325
DN50	Φ60	Φ57	DN350	Φ356	Φ377
DN65	Φ76	Φ73	DN400	Φ406	Φ426
DN80	Φ89	Φ89	DN450	Φ457	Φ480
DN100	Φ114	Φ108	DN500	Φ508	Φ530

按GB/T1047的规定来选定，以DN表示，单位为mm，磅级阀门用NPS表示，单位为(in)。

具有其他功能作用阀门的表示代号：

第二功能作用名称	代号	第二功能作用名称	代号
低温型	D	缓闭型	H
保温型	B	排渣型	P
波纹管型	W	吹扫型	C
伸缩法兰型	S	防火型	F
V形球型	V	快速型	Q

带有特异结构阀门的角标代号：

特异结构名称	代号	特异结构名称	代号
刀型平板闸阀	D	水封型	S
带导流孔型闸阀	K	不带导流孔型闸阀	W

型号和名称编制方法示例：

（1）球阀、电动、法兰连接、浮动直通式、四氟软密封、16公斤压力、不锈钢304阀体	型号为：Q941F-16P
（2）蝶阀、气动、对夹连接、垂直板式、橡胶软密封、16公斤压力、球墨铸铁阀体	型号为：D671X-10Q
（3）止回阀、法兰连接、立式升降式、合金钢硬密封、40公斤压力、碳钢阀体	型号为：H42H-40C
（4）球阀、涡轮传动、法兰连接、固定直通式、硬质合金钢密封、100公斤压力、碳钢阀体	型号为：Q347H-100C
（5）截止阀、气动、法兰连接、直通式、合金钢密封、64公斤压力、不锈钢316材质	型号为：J641H-64R

产品概述

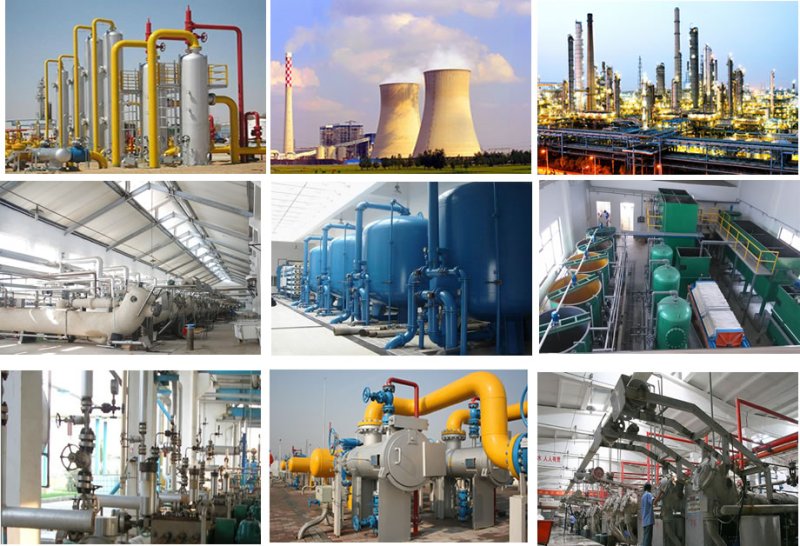

D643H气动法兰硬密封蝶阀PN6～PN25流体阻力较小，中大口径的气动法兰蝶阀全开时有效流通面积较大，启闭迅速省力，碟板旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封。气动法兰蝶阀广泛应用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

获取更多信息，请访上海正兴阀门制造有限公司网站
