Q941F
直接联系
南京恒安阀门制造有限公司
面议
Q941F
3368
--
广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
材质：不锈钢
连接形式：法兰
3C阀门类别：工业
公称通径：DN15～200mm
标准：国标

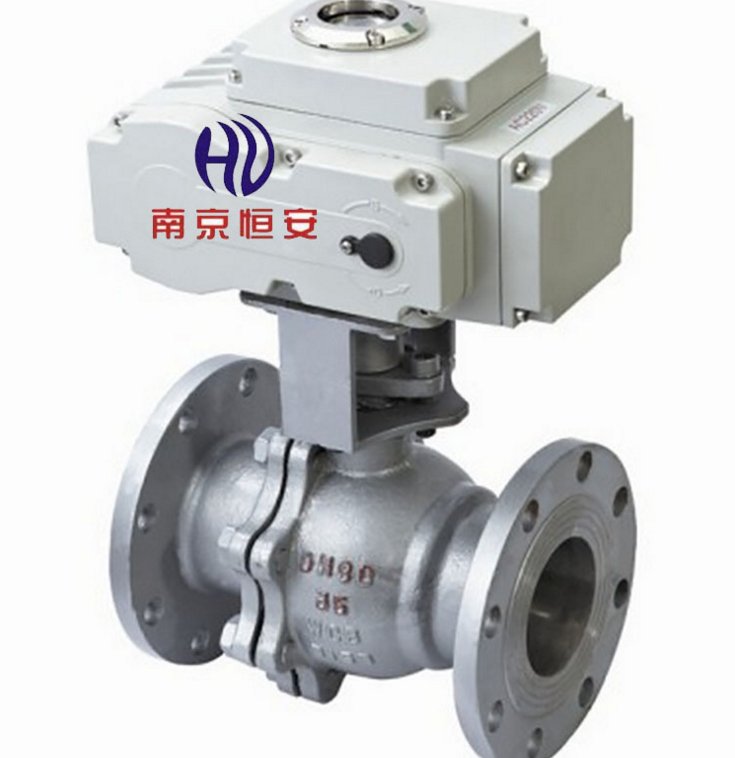

Q941F电动球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
一、Q941F电动球阀概述
Q941F电动球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
二、Q941F电动球阀技术参数和性能
| SZ系列电动执行机构技术参数 | 阀 体 参 数 | ||
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN15～200mm |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 不锈钢 |
| 动作范围 | 0～90°±5° | 阀体材质 | 球墨铸铁、碳钢、304/316/316L不锈钢 |
| 动作时间 | 15秒/30秒/60秒 | 球体材质 | 304/316/316L不锈钢 |
| 环境温度 | -30°～60° | 阀座密封 | PTFE、PPL、金属密封 |
| 手动操作 | 附带手柄操作 | 温 度 | PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
| 限 位 | 电气、机械二重限位 | 适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | ||
| 输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特 点 | 连线简单，结构紧凑、阻力小、动作稳定 |
三、Q941F电动球阀外形尺寸
| 公称通径DN | L | L1 | H | D | D1 | 额定功率 | 额定电流 |
| 压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
| 15 | 130 | 155 | 256 | 95 | 65 | 15W | 0.2A |
| 20 | 140 | 155 | 260 | 105 | 75 | 15W | 0.2A |
| 25 | 150 | 155 | 266 | 115 | 86 | 15W | 0.2A |
| 32 | 165 | 155 | 270 | 136 | 100 | 15W | 0.2A |
| 40 | 180 | 208 | 312 | 146 | 110 | 25W | 0.5A |
| 50 | 200 | 208 | 325 | 160 | 125 | 25W | 0.5A |
| 65 | 220 | 208 | 336 | 180 | 145 | 25W | 0.5A |
| 80 | 250 | 256 | 365 | 195 | 160 | 50W | 0.8A |
| 100 | 280 | 256 | 400 | 215/230 | 180/190 | 90W | 1.0A |
| 125 | 320 | 256 | 420 | 245/270 | 210/220 | 90W | 1.0A |
| 150 | 360 | 288 | 440 | 280/300 | 240/250 | 120W | 1.2A |
| 200 | 400 | 288 | 470 | 335/360 | 295/310 | 150W |
1.2A |
四、Q941F电动球阀订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
