DSZ型
直接联系
江苏鑫越环保科技有限公司
江苏
面议
DSZ型
2989

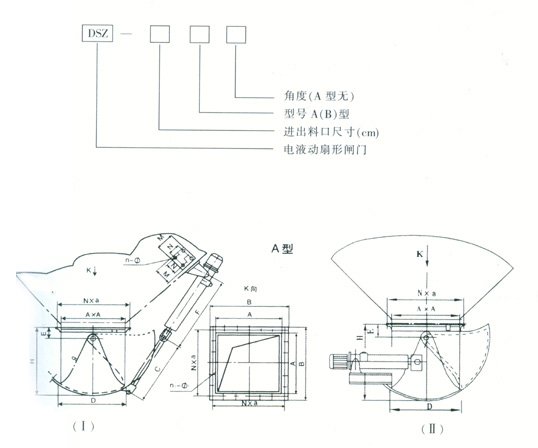

电液动扇形闸门技术参数表（Ａ型）
|
型号 |
主要尺寸 |
电液推杆型号 |
转角器型号 |
|||||||||||
|
Ａ |
Ｂ |
Ｖ |
Ｄ |
Ｅ |
Ｆ |
Ｈ |
Ｍ |
Ｎ |
Ｎ×a |
n1-φ１ |
n-φ |
|||
|
DSZ-20Ⅰ(Ⅱ) |
200 |
300 |
220 |
220 |
80 |
440 |
300 |
320 |
260 |
2×130 |
8-14 |
DYT700-220 |
1.10 |
|
|
DSZ-30Ⅰ(Ⅱ) |
300 |
400 |
320 |
320 |
80 |
540 |
400 |
2×180 |
8-14 |
DYT700-320 |
||||
|
DSZ-40Ⅰ(Ⅱ) |
400 |
500 |
420 |
420 |
90 |
640 |
400 |
2×230 |
8-14 |
DYT700-420 |
||||
|
DSZ-50Ⅰ(Ⅱ) |
500 |
626 |
530 |
520 |
100 |
750 |
560 |
3×190 |
12-18 |
4-28 |
DYT1000-530 |
1.50 |
||
|
DSZ-60Ⅰ(Ⅱ) |
600 |
726 |
630 |
620 |
120 |
850 |
620 |
3×224 |
12-18 |
DYT1000-630 |
||||
|
DSZ-70Ⅰ(Ⅱ) |
700 |
850 |
730 |
720 |
120 |
950 |
720 |
4×193 |
16-18 |
DYT1750-730 |
||||
|
DSZ-80Ⅰ(Ⅱ) |
800 |
950 |
835 |
825 |
150 |
1050 |
800 |
2×222 |
16-22 |
DYT1750-835 |
2.20 |
|||
|
DSZ-90Ⅰ(Ⅱ) |
900 |
1050 |
935 |
920 |
150 |
1155 |
880 |
2×198 |
20-22 |
DYT1750-935 |
||||
|
DSZ-100Ⅰ(Ⅱ) |
1000 |
1150 |
1035 |
1012 |
150 |
1255 |
960 |
2×218 |
20-22 |
DYT1750-1035 |
||||

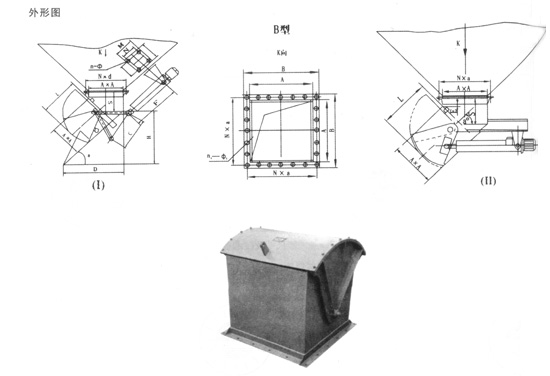

电液动扇形闸门技术参数表（B型）
|
型号 |
a° |
主要尺寸（mm） |
电液推杆 |
功率(kw) |
||||||||||||||
|
A |
B |
C |
D |
E |
F |
H |
J |
L |
S |
M |
N |
Ｎ×a |
n1-φ１ |
n-φ |
||||
|
DSZ-20B45 |
45 |
200 |
300 |
220 |
391 |
80 |
440 |
391 |
60 |
260 |
163 |
320 |
260 |
2×130 |
16-22 |
4-28 |
DYT700-220 |
1.1 |
|
DSZ-20B60 |
60 |
380 |
1140 |
240 |
134 |
|||||||||||||
|
DSZ-30B45 |
45 |
300 |
400 |
320 |
561 |
540 |
561 |
360 |
204 |
2×180 |
DYT700-320 |
|||||||
|
DSZ-30B60 |
60 |
552 |
1657 |
340 |
160 |
|||||||||||||
|
DSZ-40B45 |
45 |
400 |
500 |
420 |
725 |
640 |
725 |
450 |
246 |
2×230 |
DYT700-420 |
|||||||
|
DSZ-40B60 |
60 |
720 |
2160 |
430 |
187 |
|||||||||||||
|
DSZ-50B45 |
45 |
500 |
626 |
530 |
896 |
100 |
750 |
898 |
80 |
550 |
307 |
3×190 |
12-18 |
DYT700-530 |
1.5 |
|||
|
DSZ-50B60 |
60 |
893 |
2679 |
530 |
234 |
|||||||||||||
|
DSZ-60B45 |
45 |
600 |
726 |
630 |
1046 |
850 |
1046 |
620 |
349 |
3×224 |
DYT1000-630 |
|||||||
|
DSZ-60B60 |
60 |
1049 |
3147 |
600 |
261 |
|||||||||||||
|
DSZ-80B45 |
45 |
800 |
950 |
830 |
1337 |
120 |
1050 |
1337 |
90 |
750 |
451 |
4×222 |
16-22 |
DYT1000-730 |
||||
|
DSZ-80B60 |
60 |
1049 |
3147 |
600 |
261 |
|||||||||||||
注：本闸门可按用户要求设计制造
