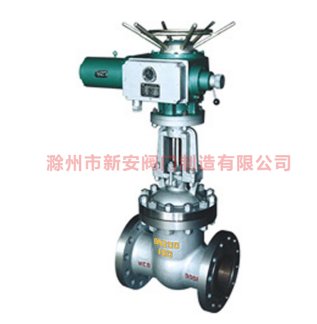

Z941电动楔式闸阀

Z941电动楔式闸阀

直接联系

滁州市新安阀门制造有限公司

安徽

产品规格型号

参考报价：

面议

品牌：

新安阀门

型号：

Z941电动楔式闸阀

关注度：

647

产品介绍

主要特点及用途：

1、结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小。

2、密封面采用不锈钢和硬质合金，使用寿命长。

3、采用柔性石墨填料板、密封可靠、操作轻便灵活。

4、驱动方式分手动、电动、气动、齿轮传动、结构形式；弹性楔式单阀、刚性楔式单阀板和双闸板型式。

5、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。

设计、制造标准
1．设计制造按GB/T 12234-89
2、结构长度按GB/T 12221-89
3、法兰连接尺寸按：JB/T 79-94

主要性能规范：

公称压力(MPa)	试验压力(MPa)
公称压力(MPa)	壳体	密封(液)	密封(气)	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6

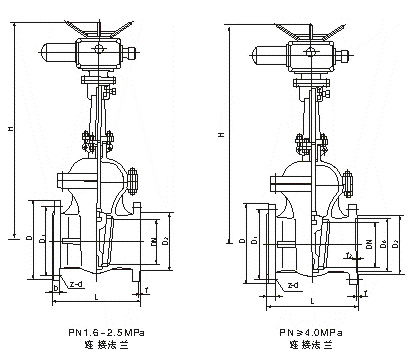

主要连接及外形尺寸(PN16)

公称通径DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径DN(mm)	L	D	D1	D2	b	f	z-Φd	H	H1	D0
Z40、Z41、Z42
15	130	95	65	45	14	2	4-Φ14	220	240	120
20	150	105	75	55	14	2	4-Φ14	255	284	140
25	160	115	85	65	14	2	4-Φ14	275	303	160
32	180	135	100	78	16	2	4-Φ18	280	321	180
40	200	145	110	85	16	3	4-Φ18	300	352	200
50	250	160	125	100	16	3	4-Φ18	358	438	240
65	265	180	145	120	18	3	4-Φ18	375	450	240
80	280	195	160	135	20	3	8-Φ18	433	528	280
100	300	215	180	155	20	3	8-Φ18	502	620	320
125	325	245	210	185	22	3	8-Φ18	612	753	360
150	350	280	240	210	24	3	12-Φ23	676	847	360
200	400	335	295	265	26	3	12-Φ25	820	1039	400
250	450	405	355	320	30	3	12-Φ25	969	1245	450
300	500	460	410	375	30	3	12-Φ25	1142	1472	560
350	550	520	470	435	34	4	16-Φ25	1280	1450	640
400	600	580	525	485	36	4	16-Φ30	1452	1887	640
450	650	640	585	545	38	4	20-Φ30	1541	2011	720
500	700	705	650	608	42	4	20-Φ34	1676	2181	720
600	800	840	770	718	46	5	20-Φ41	1874	2346	800
700	900	910	840	788	48	5	24-Φ41	2139	2819	880
800	1000	1020	950	898	50	5	24-Φ41	2293	3034	980
900	1100	1120	1050	998	52	5	28-Φ41	2595	3445	1080
1000	1200	1255	1170	1110	54	5	28-Φ42	2733	3683	1180
1200	1350	1485	1390	1325	56	5	32-Φ48	3032	3032	1300

主要连接及外形尺寸(PN25)

公称通径DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径DN(mm)	L	D	D1	D2	b	f	z-Φd	H	H1	D0
Z40、Z41、Z42
15	130	95	65	45	16	2	4-Φ14	220	240	120
20	150	105	75	55	16	2	4-Φ14	255	284	140
25	160	115	85	65	16	2	4-Φ14	275	303	160
32	180	135	100	78	18	2	4-Φ18	280	321	180
40	200	145	110	85	18	3	4-Φ18	300	352	200
50	250	160	125	100	20	3	4-Φ18	358	438	240
65	265	180	145	120	22	3	4-Φ18	375	450	240
80	280	195	160	135	22	3	8-Φ18	433	528	280
100	300	230	190	160	24	3	8-Φ23	502	620	320
125	325	270	220	188	28	3	8-Φ25	612	753	360
150	350	300	250	218	30	3	8-Φ25	676	847	360
200	400	360	310	278	34	3	12-Φ25	820	1039	400
250	450	425	370	332	36	3	12-Φ30	969	1245	450
300	500	485	430	390	40	4	16-Φ30	1142	1472	560
350	550	550	490	448	44	4	16-Φ34	1280	1450	640
400	600	610	550	505	48	4	16-Φ34	1452	1887	640
450	650	660	600	555	50	4	20-Φ34	1541	2011	720
500	700	730	680	610	52	4	20-Φ41	1676	2181	720
600	800	840	770	718	56	5	20-Φ41	1874	2346	800
700	900	955	875	815	58	5	24-Φ42	2139	2819	880
800	1000	1070	990	930	60	5	24-Φ48	2293	3043	980

主要连接及外形尺寸(PN40)

公称通径DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径DN(mm)	L	D	D1	D2	D6	b	f	f2	z-Φd	H	H1	D0
Z40、Z41、Z42
20	150	105	75	55	51	16	2	4	4-Φ14	256	285	140
25	160	115	85	65	58	16	2	4	4-Φ14	275	305	160
32	180	135	100	78	66	18	2	4	4-Φ18	287	322	180
40	200	145	110	85	76	18	3	4	4-Φ18	323	369	200
50	250	160	125	100	88	20	3	4	4-Φ18	372	440	280
65	280	180	145	120	110	22	3	4	8-Φ18	395	473	280
80	310	195	160	135	121	22	3	4	8-Φ18	457	552	320
100	350	230	190	160	150	24	3	4	8-Φ23	552	671	360
125	400	270	220	188	176	28	3	4.5	8-Φ25	634	726	400
150	450	300	250	218	204	30	3	4.5	8-Φ25	708	883	400
200	550	375	320	282	260	38	3	4.5	12-Φ30	858	1086	450
250	650	445	385	345	313	42	3	4.5	12-Φ34	1045	1298	560
300	750	510	450	408	364	46	4	4.5	16-Φ34	1203	1535	640
350	850	570	510	465	422	52	4	5	16-Φ34	1341	1678	640
400	950	655	585	535	474	58	4	5	16-Φ41	1492	1903	720

主要连接及外形尺寸(PN64)

公称通径DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径DN(mm)	L	D	D1	D2	D6	b	f		z-Φd	H	H1	D0
Z40、Z41、Z42
20	190	125	90	68	51	20	2	4	4-Φ18	258	288	180
25	210	135	100	78	58	22	2	4	4-Φ18	310	341	200
32	230	150	110	82	66	24	2	4	4-Φ23	320	353	200
40	240	165	125	95	76	24	3	4	4-Φ23	360	389	240
50	250	175	135	105	88	26	3	4	4-Φ23	372	448	280
65	280	200	160	130	110	28	3	4	8-Φ23	395	475	280
80	310	210	170	140	121	30	3	4	8-Φ23	458	553	320
100	350	250	200	168	150	32	3	4.5	8-Φ25	553	679	360
125	400	295	240	202	176	36	3	4.5	8-Φ30	638	779	400
150	450	340	280	240	204	38	3	4.5	8-Φ34	718	893	450
200	550	405	345	300	260	44	3	4.5	12-Φ34	873	1100	560
250	650	470	400	352	313	48	3	4.5	12-Φ41	1053	1332	640
300	750	530	460	412	364	54	4	4.5	16-Φ41	1203	1535	640

主要连接及外形尺寸(PN100)

公称通径DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径DN(mm)	L	D	D1	D2	D6	b	f	f2	z-Φd	H	H1	D0
Z40、Z41、Z42
25	210	135	100	78	58	24	2	4	4-Φ18	310	341	200
32	230	150	110	82	66	24	2	4	4-Φ18	320	353	240
40	240	165	125	95	76	26	3	4	4-Φ23	360	389	280
50	250	195	145	112	88	28	3	4	4-Φ23	490	558	360
65	280	220	170	138	110	32	3	4	8-Φ25	540	622	400
80	310	230	180	148	121	34	3	4	8-Φ25	573	671	400
100	350	265	210	172	150	38	3	4	8-Φ30	575	671	400
125	400	310	250	210	176	42	3	4.5	8-Φ34	744	892	560
150	450	350	290	250	204	46	3	4.5	12-Φ34	800	972	560
200	550	430	360	312	260	54	3	4.5	12-Φ41	800	972	560
250	650	500	430	382	313	60	3	4.5	12-Φ41	1050	1305	640
300	750	585	500	442	364	70	4	4.5	16-Φ48	1208	1506	640

主要连接及外形尺寸(PN160)

公称通径DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径DN(mm)	L	D	D1	D2	D6	b	f	f2	z-Φd	H	H1	D0
Z40、Z41、Z42
15	170	110	75	52	40	24	2	4	4-18	230	250	200
20	190	130	90	62	51	26	2	4	4-23	260	288	200
25	210	140	100	72	58	28	2	4	4-23	280	310	280
32	230	165	115	85	66	30	2	4	4-25	312	350	320
40	240	175	125	92	76	32	3	4	4-27	350	395	320
50	300	215	165	132	88	36	3	4	8-25	512	612	360
65	340	245	190	152	110	44	3	4	8-30	560	677	360
80	390	260	205	168	121	46	3	4	8-30	585	686	400
100	450	300	240	200	150	48	3	4.5	8-34	631	751	450
125	525	355	285	238	176	60	3	4.5	8-41	723	868	560
150	600	390	318	270	204	66	3	4.5	12-41	820	997	640
200	750	480	400	345	250	78	3	4.5	12-48	990	1224	720

零件材料与工况：

阀体/阀盖	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名称	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
闸板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
阀杆	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
压盖	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45
