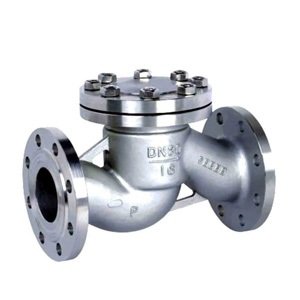

H41H/W升降式止回阀

H41H/W

直接联系

上海奇高阀门制造有限公司

上海

产品规格型号

参考报价：

面议

型号：

H41H/W

关注度：

2621

范围（量程或细度）：

应用行业：

用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上

产品介绍

H41H/W升降式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。

结构与特点
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用

应用规范

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

主要零件材料

阀体	阀盖	阀瓣	阀座	适用介质	适用温度 (≤℃)
WCB		WCB+D507Mo	WCB+D577	水、油品、蒸汽	425
ZG1Cr18Ni9Ti		0Cr18Ni9+ Stellite12	0Cr18Ni9+ Stellite6	销酸类	200
ZG1Cr18Ni2Mo2Ti		CF8M+Stellite12	ZG1Cr18Ni2Mo2Ti	磷酸、醋酸类、混酸	200
ZG00Cr17Ni14Mo2		CF3M+Stellite12	CF3M+Stellite6	尿素、甲铵液、磷酸	200
ZG1Cr5Mo		ZG1Cr5Mo+ Stellite12	ZG1Cr5Mo+ Stellite6	水、油品、蒸汽	550

主要外形尺寸

型号	公称压力PN (MPa)	公称通径DN(mm)	尺寸(mm)							重量 (Kg)
型号	公称压力PN (MPa)	公称通径DN(mm)	L	D	D1	D2	b	H	Z-d	重量 (Kg)
H41H-16C H41W-16P H41W-16R	1.6	25	160	115	85	65	16	71	4-14	3.3
		32	180	135	100	78	18	84	4-18	5.O
		40	200	145	110	85	18	96	4-18	6.3
		50	230	160	125	100	20	115	4-18	8.9
		65	290	180	145	120	20	145	4-18	13.2
		80	340	195	160	135	22	156	8-18	24
		100	350	21 5	180	155	24	170	8-18	48
		125	400	245	210	185	26	201	8-18	60
		150	480	280	240	210	26	238	8-23	95

型号	公称压力PN(MPa)	公称通径DN(mm)	尺寸(mm)								重量
型号	公称压力PN(MPa)	公称通径DN(mm)	L	D	D1	D2	D3	b	H	Z-d	(Kg)
H41H-25C H41W-25P H41W-25R	2 5	20	150	105	75	55	105	16	105	4-14	5.5
		25	160	115	85	65	115	16	115	4-14	6
		32	180	135	100	78	130	18	130	4-18	9.1
		40	200	145	110	85	145	18	135	4-18	11
		50	230	160	125	100	155	20	150	4-18	15.2
		65	290	180	145	120	180	22	160	8-18	22
		80	310	195	160	135	1 95	22	170	8-18	30
		100	350	230	190	160	230	24	195	8-23	44
		125	400	270	220	188	270	28	255	8-25	65
		150	480	300	250	218	300	30	255	8-25	99
