产品信息

特点

使用了型高感度APD，感度提升及缩短测量时间

通过测量自动温度梯度空间，可分析出変性?相转移温度

可测量0～90℃大范围内的温度

追加了大范围的分子量测量及解析功能

悬浊类高浓度样品的粒径?ZETA电位的测量

实测cell内的电气渗透流，解析plot，提供高精度的ZETA 电位测量结果

高盐浓度溶液的ZETA电位测量

小面积样品的平板ZETA电位测量

用途

适用于界面化学、无机物、半导体、高分子、生物、药学、医学领域中，除了微粒子外，膜及平板状样品的表面科学的基础研究、应用研究。

新功能性材料领域

燃料电池相关（碳纳米软管、富勒烯、功能性膜、触媒、纳米金属）

生物纳米相关（纳米胶囊、人造分子、DDS、生物纳米粒子）、纳米气泡等

陶瓷?色材工业领域

陶瓷（二氧化硅?氧化铝?氧化钛等）

无极胶体溶液的表面改质?分散?凝集控制

颜料（炭黑?有机颜料）的分散?凝集控制

悬浊状样品

彩色膜

浮遊选矿物的捕集材吸着的研究

半导体领域

查明附着在硅体晶圆的异物的结构

研磨剤或添加剤和晶圆表面的相互作用的研究

CMP悬浊液

高分子?化学工业领域

Emulsion（塗料?胶水）的分散?凝集控制、乳胶的表面改质（医药 用?工业 用）

高分子电解质（聚乙烯磺酸盐?聚碳酸等）功能性的研究、功能性纳米粒子

纸?纸浆的制纸工程控制及纸浆添加材料的研究

医药 品?食品工业 领域

Emulsion（食品?香料?医療?化妆品）的分散?凝集控制、蛋白质的功能性

脂质体?囊泡的分散?凝集控制、界面活性剤（胶粒）的功能性

原理

粒径测量原理：动态光散射法（光子相关法）溶液中的粒子会呈现出 依赖于粒径的布朗运动。因此，当光照射到此粒子上而得到的散射光会出现浮动，小粒子浮动速度快，大粒子浮动速度慢。

通过光子相关法解析这种浮动，从而求出粒径或粒度分布。

ZETA电位测量原理：电气泳动光散射法（激光多普勒法）对溶液中的粒子施加电场，便可观测到粒子所带电荷的电气泳动。因此，可从此电气泳动速度中求出ZETA电位?电气泳动移动度。

电气泳动光散射法，是用光照射做电气泳动的粒子，根据所得到的散射光的多普勒转换量求电气泳动度。因此，也被称作激光多普勒法。

电气浸透流实测的优点所谓电气浸透流指的是ZETA电位测量中，在cell内引起的溶液的流动的现象。如果cell壁面带电，溶液中的对离子会集中到cell壁面。

如果带有电场，对离子会集中到反向符号的电极侧。为了填补其流动，在cell中央附近区域会出现逆流现象。

实测粒子表面的电气泳动移动速度，通过解析电气浸透流，求出正确的静止面，当然此静止面已包括了样品的吸附或沈降等的cell污迹的影响，然后求出真正的ZETA电位?电气泳动移动度。 （参考森?冈本公式）

森?冈本公式

考虑了电气浸透流的cell内的泳动速度的解析

Uobs(z)=AU0(z/b)2+⊿U0(z/b)+(1-A)U0+Upz:距离cell中心位置的距离

Uobs(z):在cell中的位置z中的表面的移动度

A=1/[(2/3)-(0.420166/k)]

k=a/b:2a和2b是电气泳动cell断面的横、纵的长度．但是、a>b

Up:粒子的真正的移动度

U0:在cell的上下壁面中的平均移动度

⊿U0:在cell的上下壁面中的移动度的差

电气浸透流的多成分解析的应用因ELSZ serie实测了cell内的多个点的表面的电气泳动移动度，在测量数据内可确认出ZETA电位分布的在现性及判断噪音峰值。

平板cell的应用平板cell指的是在箱状的石英cell上面，密集的放置平板样品，使之成一体化的构造。 根据cell的深度方向的各个级别，实测monitor粒子表面的电气泳动移动度

根据得到的的电气浸透profile解析在固体界面中的电气浸透流的速度，进而求出平板样品表面的ZETA电位。

高浓度类样品的ZETA电位测量原理因受多重散射或吸收等的影响，用ELSZ series是很难测量光难以透过的浓厚样品或有色样品的。

现在，ELSZseries的标准cell可对应低浓度类到高浓度类的大范围的样品测量。并且，通过采用了FST法*的高浓度类cell，可测量出高浓度样品的ZETA电位。

分子量测量原理：静的光散射法（光子相关法）静的光散射法作为简便的测量分子量的手法而被人们熟知。

测量原理指的是用光照射溶液中分子，根据所得的散射光的值求出分子量。即，利用了大分子所得散射光强，小分子所得散射光弱的现象进行测量。

实际上，浓度不同，所得的散射光強度也不同。因此，要实测数点的不同浓度的溶液散射強度，并根据以下公式，横轴设为浓度，纵轴设为散射強度的倒数，

Kc／R（θ）为plot。这被称作Debye plot。

浓度为零，外插切片（c=0）的倒数，并求出分子量Mw，根据初期斜面求出第二维里系数A2。

分子量为大分子时，散射強度出现角度依存性，通过测量不同的散射角度（θ）的散射强度，可知出分子量的测量精度提高，及分子大范围的指标的惯性半径。

角度固定测量时，输入推算的惯性半径，并对角度依存测量进行相应的补正，便可提高分子量的测量精度。

第二维里系数定义表示溶媒中分子间的斥力和引力的相互作用，溶媒分子相对应的亲和性或结晶化的标准。

A2是正时，则是亲和性较高的高质溶媒，分子间的斥力强，更稳定。

A2是负时，则是亲和性较低的低质溶媒，分子间的引力强，易凝集。

A2＝0时，溶媒被称为西他溶媒、或温度为西他温度，斥力和引力达到平衡状态，易结晶。

式样

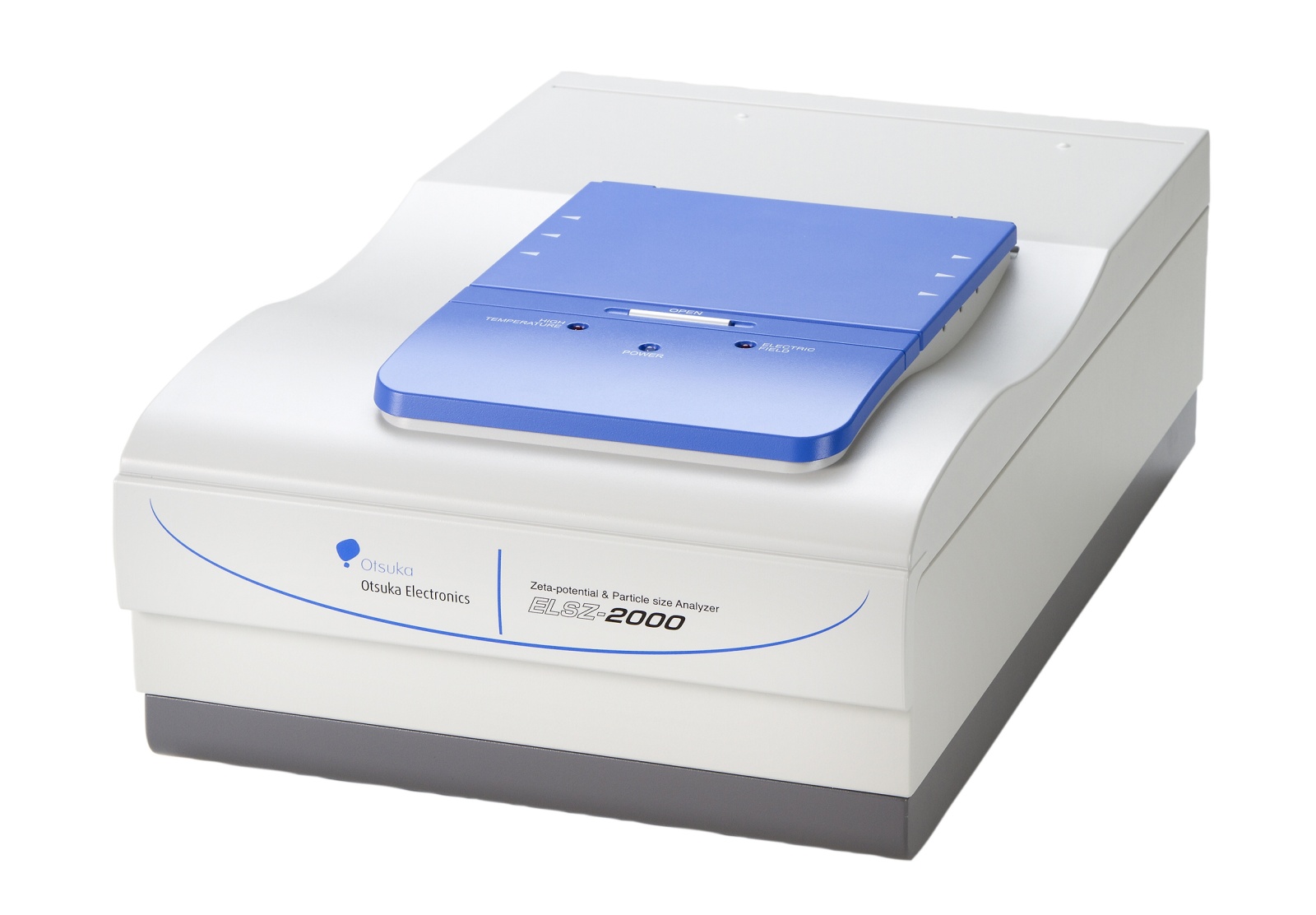

ELSZ-2000Z

测量原理 雷射都卜勒法（Laser Doppler）

光源 高功率、高稳定性半导体镭射

感光元件 高感度APD

样品容器 标准样品容器、微量(130μl~)可拋式样品容器或高浓度样品容器

温度范围 0 ~ 90℃ （具备梯度功能）

电源规格 100V ± 10% 250VA，50 / 60 Hz

尺寸 380（W） × 600（D） × 210（H）mm

重量 约22kg

测量范例

印表机墨水界达电位测量

使用平板样品容器的测量范例

微量可拋式样品容器的测量范例

隐形眼鏡平板电位解析

毛髮樣品界達電位解析

选配附件

pH滴定仪系統（ELSZ-PT）• 平板样品容器

•界达电位用中、高浓度样品容器•界达电位用低介电常数样品容器

•界达电位用微量可拋式样品容器
