?全自动干湿二合一激光粒度仪

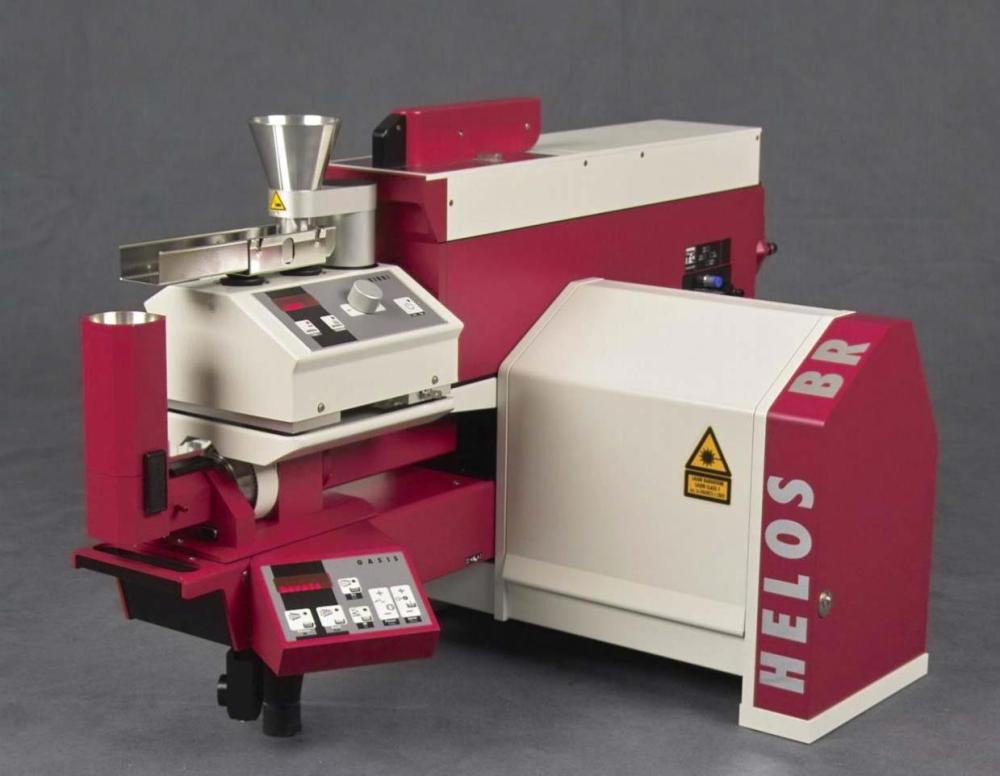

型号：HELOS-OASIS?

粒径：0.1 μm –875 μm?

引言

激光粒度仪的原理

仪器介绍

1．HELOS激光系统特点

2．OASIS全自动干湿二合一分散系统的技术特点

3．数据处理系统

4．仪器的精度

5．实际样品检测结果举例

结论

引言

在当今国际上，通常采用基于激光衍射原理（Laser Diffraction）的激光粒度仪来对各种物料和样品进行粒度检测，这种仪器的特点是能够在较短的时间内给出比较详细的粒度分布数据，很多行业如医药、水泥、涂料、油墨、化工、金属、陶瓷、材料、稀土等都需要用到激光粒度仪。

激光粒度仪的原理

利用光的衍射现象，即大颗粒产生的衍射角小，小颗粒产生的衍射角大，通过计算探测器上收集到的不同衍射图形的光强分布，来给出颗粒的粒度大小和粒度分布。（见下图）

相同大小颗粒的衍射光强集中在探测器的相同部位，不同大小的颗粒的衍射光强集中在探测器的不同部位，根据在多元探测器上得到的衍射光强的分布，通过颗粒大小和光强分布之间的相关公式来计算得到颗粒的粒度分布:

颗粒大小和光强分布之间的关系：

在实际测量中，不同形貌的颗粒所产生的衍射图形是不一样的。检测器上所得到的不同光强分布的衍射图形，已包含了真实颗粒的大小和其形状的信息：

通过探测器上收集得到的光强信号，以相应的数学公式处理得到颗粒的粒度大小和粒度分布。

仪器介绍

1、HELOS 激光系统特点：

Helium-Neon Laser Optical System

平行光路设计—测量结果与颗粒在测量区的位置无关，精度高:

德国新帕泰克公司的光路设计是平行光。激光束通过激光扩束器形成大小和强度稳定的平行光，通过测量区域，再经过傅立叶镜头，在设备的另一边安装多元探测装置，接受来自测量区域的衍射信号。由于是平行光作用在样品上，样品中大小相同的颗粒，不管它们的位置处在测量区域的前部还是后部，经过傅立叶光学镜头后，都会成像在多元探测器上相同的位置上。也就是说，同一种尺寸和形状的颗粒在多元探测器上都产生完全相同的衍射图形。该尺寸颗粒的数量越多，在同样位置上的衍射光强就越强。

分段量程—在被测试颗粒的大小区域内，分辨率**;

对于所有的光学仪器来说：每个量程的测量区间的中间部分是*精确的，越靠近测试范围的边缘，误差就越大。

测量范围 vs 分辨率？

德国新帕泰克公司根据测试不同大小物料的需求，把0.1-8750 微米的总量程划分成8个分量程，客户可以通过MAGIC 全自动量程转换装置，根据需要测试的物料大小有选择的安装不同的量程（镜头），从而使每一个测量范围都覆盖了这样一个区间，使被测试产品的颗粒大小分布恰好落在此量程的中间部分，这就保证了测量的**分辨率和测试结果的精确性和可靠性。


MAGIC 全自动镜头转换装置	全自动对焦系统

7 个高精度傅立叶光学镜头：

	R1：0.1/0.18 — 35 微米 f= 20mm
	R2：0.25/0.45 — 87.5 微米 f= 50mm
	R3：0.5/0.9 — 175 微米 f= 100mm
	R4：0.5/1.8 — 350 微米 f= 200mm
	R5：0.5/4.5 — 875 微米 f= 500mm
	R6：0.5/9.0 — 1750 微米 f= 1000mm
	R7：0.5/18 — 3500 微米 f= 2000mm
	R8：0.5/45 — 8750 微米 f= 5000mm

军用多元探测器

l扫描速率为2000 次/秒，完全收集得到颗粒的光强信息；
l测试过程全程自动对焦：在测试过程中随时保证激光束中心、镜头中心、探测器中心和焦点在同一直线上，并保证探测器永远处于焦平面上，这是得到精确测试结果的又一个重要的保证！

光纤实时数据传输

**用光纤来进行数据传输的仪器，在测试过程中，仪器将测试得到的大量数据实时的传输给电脑，操作人员可以通过“信号检测窗口”观察测试过程中发生的状况，一旦出现异常情况时，随时可以停止仪器运行而不是通过切断电源来停止，如果直接切断电源的话，很容易造成对硬件尤其是对电脑的损坏，从而造成宝贵的测试数据的丢失。

2．分散系统

OASIS 全自动干湿二合一分散系统的特点：

★ 使“干样干测、湿样湿测；瞬时分散，瞬时测量”的测量原则得以彻底的实现，从根本上保证了测试结果的可靠性；

★ OASIS 是目前全球**的全自动干湿二合一分散系统，使用非常方便。使用这种仪器，随时可以进行干粉样品和浆料样品测试的任意切换，只要点一下鼠标、仅需5 秒钟就可进行干湿不同测量法的全自动转换，完全不需要人工转换，操作起来非常方便。

★ 干粉和浆料都可以被完全分散为单个的颗粒后再进行测；

★ 测试速度快，无需特殊的样品制备，特别适合厂矿企业、研究所、分析测试中心和高等院校等多种不同样品的测试。

★ 其中干法分散系统的特点：

1. RODOS 分散系统是世界上**获得**的干法分散系统，可将小至0.1 微米的团聚粉体进行彻底的分散。

2. 分散管的设计是直线型，无任何的弯角，完全实现了瞬时分散、瞬时测量的原则。

3. 分散管采样特殊的耐磨材料制成，保证分散管的寿命至少100，000 次@每次测试2.5g Potland 水泥。

4. 根据被测物料的特性，分散压力连续可调。

5. 独特设计的自清洁功能，测试完毕后系统自动清洁可进行下一个样品测试，避免了不同样品之间的交叉污染，无需在每个样品测试完后需将分散系统完全打开进行清洁。

6. 全世界已有几千套不同型号的HELOS/RODOS 干法激光粒度仪应用在不同的行业，事实证明德国新帕泰克公司的干法激光粒度仪的确是性能非常优异的粒度仪。

7. 样品量：毫克－千克，即使是样品中的极少数大颗粒也可以检测出来

下图为干法分散系统RODOS：

享有盛誉的微粉干法分散系统 RODOS 和常量进样器 VIBRI

★ 其中湿法分散系统的特点：

1. 一体化的不锈钢分散池：带有高低双液位控制器，实现全自动的进料、测试和出料；对分散介质容量自动检测，容积400 毫升。

2. 内置超声波分散设备：0－60W 可调的超声能量输出，分散不同性质的样品。

3. 两个搅拌分散器：辅助可调速率，达到**的分散效果。

4. 蠕动泵循环分散系统：循环管道为硅橡胶和氟橡胶。

5. 样品池：不锈钢样品流动池，宽度为2 毫米或4 毫米。

6. 全自动系统自清洁功能：避免不同样品之间的交叉污染。图为湿法分散系统SUCELL

下图为**的干法分散系统 RODOS+湿法分散系统SUCELL 组合成为全球**的OASIS 全自动干湿二合一分散系统。

技术参数:

参数	指标
测试范围	干法：0.1-3500微米 (可选择不同的量程以获得**的测试精度)
测试范围	湿法： 0.1-875微米(可选择不同的量程以获得**的测试精度)
重复性精度	σ< 0.04% (同一产品单次取样重复测试结果的误差)
重复性精度	σ< 0.3% (同一产品分次取样测试结果的误差)
光源	5mW 氦氖激光，波长632.8nm
激光产品等级	一级
探测器	全自动准直对焦系统，多元探测器，扫描速率：2000次/秒
测试时间	干法：10秒以内
测试时间	湿法： 20秒以内
遮光率	高达50%*
样品量	毫克－千克
进样方式	干法：振动槽漏斗进料
进样方式	湿法：自动循环进料（蠕动泵循环）
分散介质	干法：压缩气体（空气或惰性气体）
分散介质	湿法：各种液体
分散方式	干法：0.1－6Bar压力，连续可调
分散方式	湿法：内置60W超声波，功率和超声时间可调，速率可调的机械搅拌泵；蠕动循环泵：速率可无级调节
