Recorder return Sp3000
2384
--

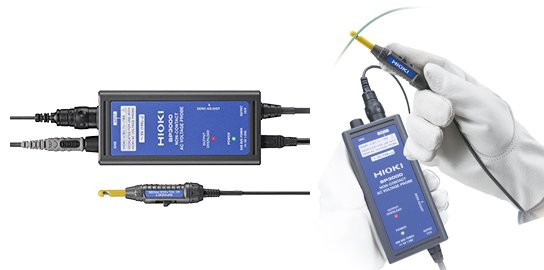

在电线绝缘层上迅速观测信号
打破电工装备的常规的金属非接触式探头
● 只要夹住电线绝缘层即可将电装信号可视化，可用于示波器观测波形
● 汽车电气系统信号的测量、LIN信号等通讯信号的捕捉
● 可用于以下用途：
由于设备的太小、使用防水连接器，无法接触金属端子时
为了减少重复连接，不想拔出连接器时
存在静电引起传感器故障的危险性，不能破坏绝缘层时
 |
|||
|
额定测量电压 |
5 Vrms (14.14 Vp-p) |
|---|---|
|
输出率 |
1 V / V |
|
上升沿时间 |
4.5 μs 以下 |
|
频带 |
10 Hz〜100 kHz (-3 dB) |
|
电压测量精度 |
± 2.5% rdg. ± 1% f.s. (0.5 Vrms 〜 5 Vrms) |
|
被测导体的影响 |
± 5% rdg. (成品外径φ1.0〜2.5 mm, 符合UL1007, UL1015, AV, AVS, AVSS标准的导体) |
|
电源 |
(1) USB总线电源 (USB-mini端子：DC 5 V), 1.5 VA |
|
输出 |
绝缘BNC端子 (连接测量仪器), 输出电阻: 50 Ω |
|
体积及重量 |
120W × 25H × 55D mm, 160 g, 线长1.5 m |
|
附件 |
GND连接线(1.5m) ×1, 鳄鱼夹×1, USB连接线(1.5m) ×1, 使用说明书×1 |
|
测量方式 |
结合静电容量平衡方式(无法用于裸线测量) |
|---|---|
|
可测导体直径 |
被覆电线，φ 1.0 mm 〜 φ 2.5 mm |
|
**输入电压 |
有效值：30 Vrms 以下, 峰值： 42.4 Vpeak以下 |
|
体积及重量 |
15.0W × 13.9H × 77.4D mm, 52 g, 线长1 m |
