原位膨胀测试系统

原位膨胀测试系统

直接联系

川源科技有限公司

江苏

产品规格型号
参考报价:

面议

品牌:

川源科技

型号:

原位膨胀测试系统

关注度:

1548

产品介绍

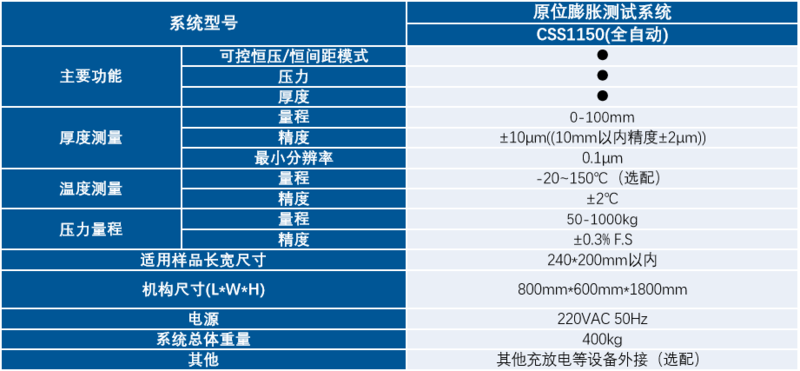

系统型号 CSA1150/CSS1150

主要功能 可控恒压、恒间距模式/压力/厚度

机器尺寸(L*W*H) 420mm*385mm*1500mm(具体与实际需求匹配)

机器重量 215kg

颜色

品牌 ACCFILM

膨胀力测试概述

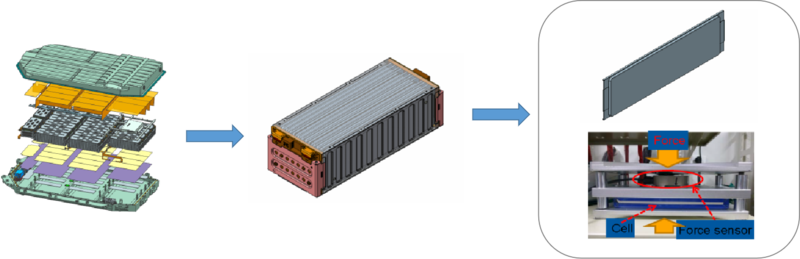

根据电芯实际使用时是束缚在模组内,测试验证过程中为了模拟电芯在模组中状态,避免电芯自由膨胀,并起到固定作用,一般都会使用夹具夹持并加载一定初始夹具力。具体有方式如下图;

       基于行业对于电芯使用中存在设计间隙,当前业内对于电芯的膨胀、膨胀力的测量分析缺失,但随着能与能量密度要求的提高,设计间隙越来越少。同时,在日益严苛的安全要求下,原先的设计间隙被填充上导热硅胶等物质,进一步加剧了对于电芯膨胀研究的紧迫性。

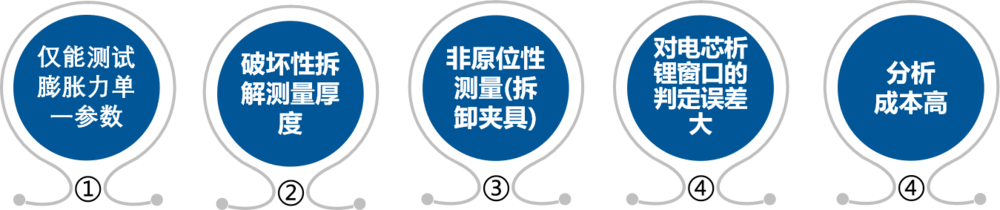

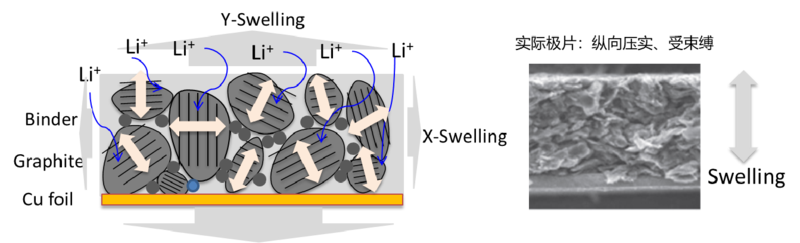

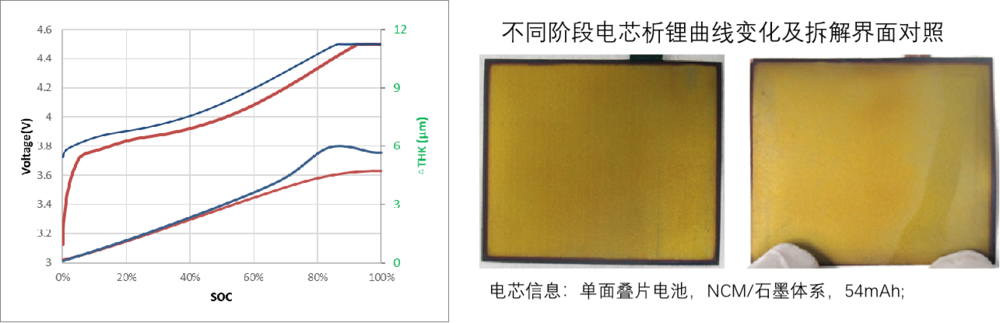

对于单体电芯的膨胀,其极片存在不可逆而造成的极片逐渐变厚、析锂等(其原理如下图所示),传统的方法都是通过破坏性的,而且非原位的,测量效率低、误差大,所以急需新的测试方法实现原位膨胀的测量,具体目标如下:

开发高精度全电芯和极片循环膨胀在线测试平台;

为高性能电芯的设计开发、材料评估和工艺改进提供有效意见;

为电芯循环膨胀机理研究提供可靠的实验数据支撑。





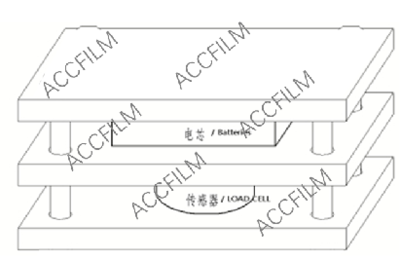

5402208acad941f961010bdc782dd4c.png   膨胀测试方案1:传统三夹板测量方案


针对方形、软包等尺寸电芯:

由知了传感技术公司开发的传统型三夹板测试方案,行业目前广泛应用的方案,总体上操作相对复杂,总体使用成本更高;

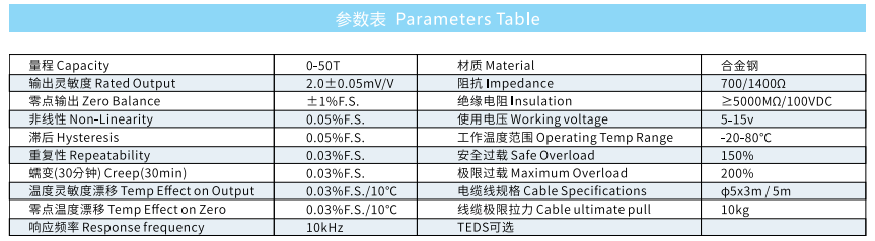

配置专门开发的ACCFILM膨胀力测试软件,1~9通道(可定制不同通道数量)传感器信号输入,独立并行同步高速采集理;

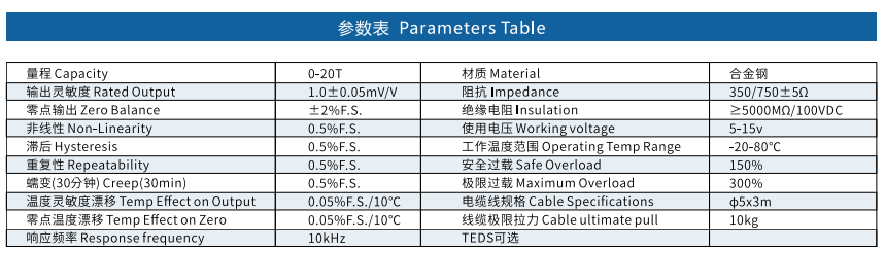

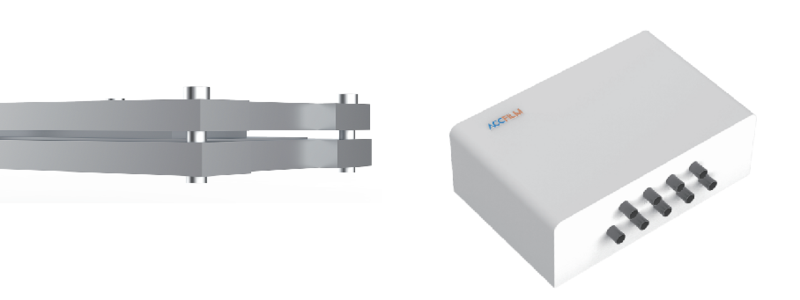

5402208acad941f961010bdc782dd4c.png   膨胀测试方案2:全新一体化结构设计


针对方形、软包等尺寸电芯:

由知了公司全新研发的一体化传感器,解决了行业测量电芯膨胀力的三层三明治结构,更简单的结构降低了实验装配难度、更小的体积占用率,并提高了效率、可靠性,同时总体成本上有一定优势;

配置专门开发的ACCFILM膨胀力测试软件,1~9通道(可定制不同通道数量)传感器信号输入,独立并行同步高速采集理;










5402208acad941f961010bdc782dd4c.png   膨胀测试方案3:模块化设计,解决电芯原位测试瓶颈


ACCFILM膨胀力测试系统基于高度模架化的机构平台,集成高精度位移、压力、温度传感器,实现持续、精准、稳定监测电芯等样品在不同工况下的厚度、膨胀力及温度变化,以达到恒定压力或恒定间距评价其特性表现。

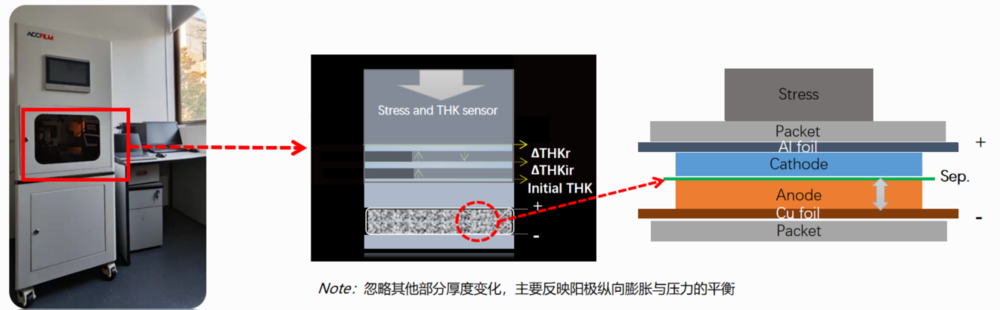

测量定义

不可逆厚度测量的定义;




模块化设计,解决电芯原位测试瓶颈

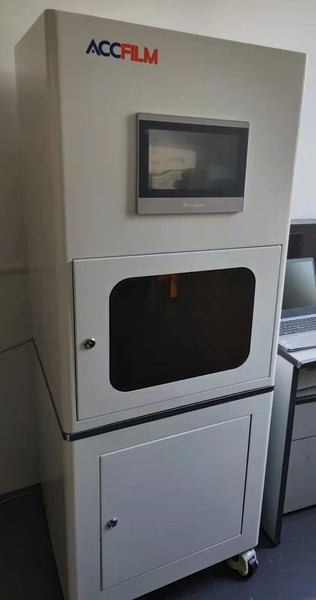

原位膨胀03.jpg        1、 一站式恒压力/恒间距膨胀测量;

      2、**0.1μm分辨率及±1μm量程精度;

      3、0-100mm可选量程覆盖当前所有需求;

      4、-20~150℃超宽测试温区选择;

      5、电芯电性能、厚度、膨胀厚度、膨胀力、温度等同步关联分析;

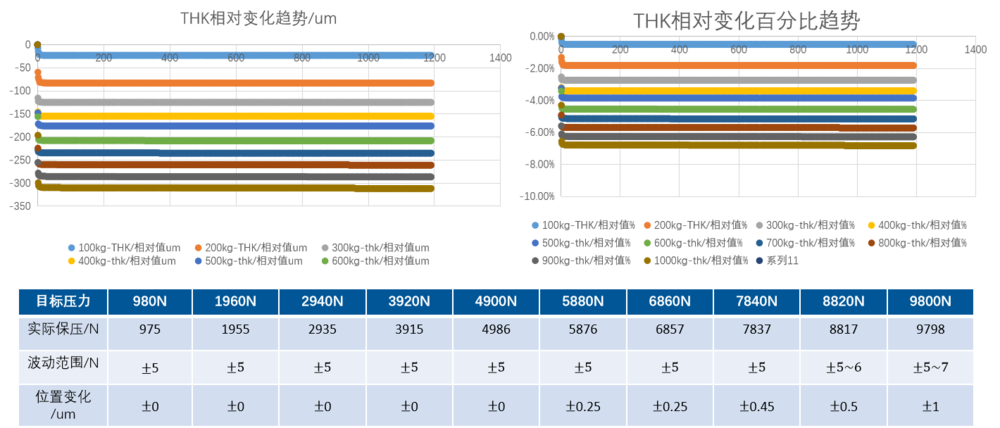

5402208acad941f961010bdc782dd4c.png   测试系统可靠性分析:动态恒压模式


实际保压都比目标压力低2-5N,波动范围都在±5左右(小于0.03%FS);







5402208acad941f961010bdc782dd4c.png   测试系统可靠性分析:恒间隙模式


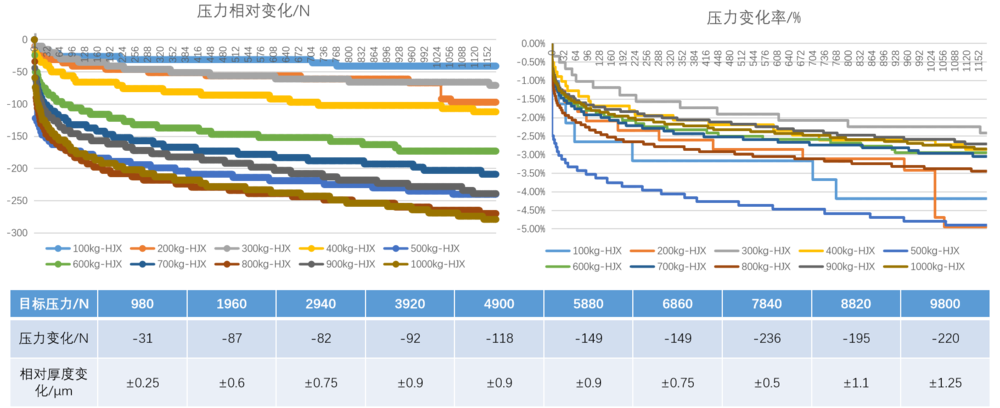

压力都是从目标压力开始递减,位置的波动率在±1.5μm以内。







5402208acad941f961010bdc782dd4c.png   应用实例

APPLICATION CASE

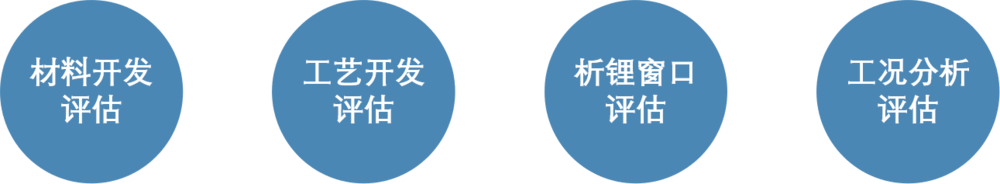

应用领域与方向

锂电池、超级电容器等二次电池相关领域的生产制造企业、大学及科研院所科研过程

Manufacturing enterprises, universities and scientific research institutes of lithium battery, supercapacitor and other secondary battery related fields;

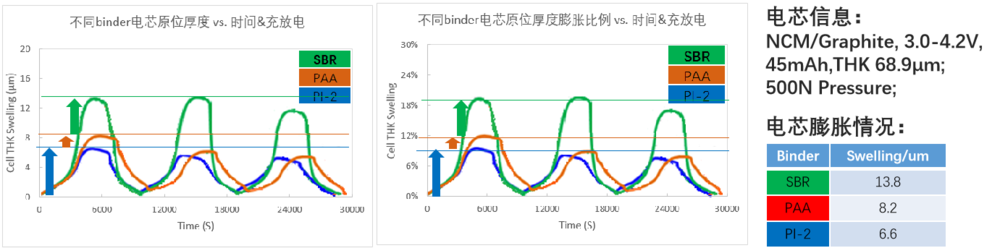

5402208acad941f961010bdc782dd4c.png   材料开发评估:不同Binder材料


精准测量不同binder材料电芯膨胀变化,为binder等材料开发提供有力技术支持;

Accurate measurement of the swelling of cell based different binder, It provides strong technical support binder development;

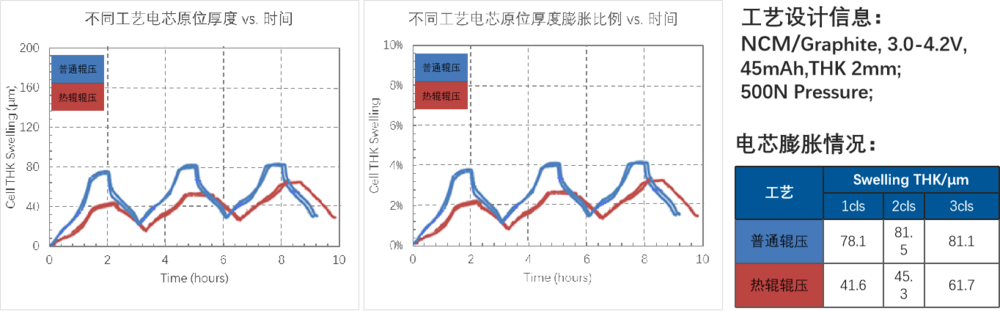

5402208acad941f961010bdc782dd4c.png   极片工艺开发评估:冷热辊压对比


在样品膨胀改善开发中,引入新的处理工艺对引入新工艺膨胀分析,能明显看出新工艺电芯的不可逆膨胀小,可用于工艺优化评估;

The introduction of new treatment technology. the irreversible swelling of new technology cells are smaller clearly, can be used for process optimization assessment;

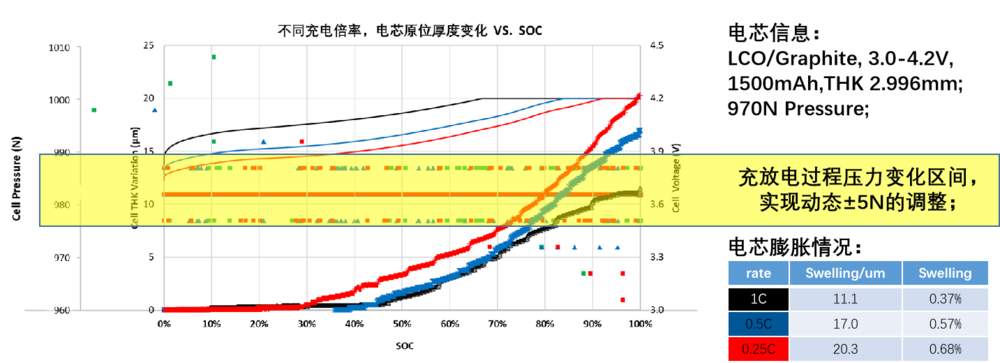

5402208acad941f961010bdc782dd4c.png   电芯性能评估:不同充电倍率膨胀分析


精准测量不同倍率电芯变化,为评估电芯原位膨胀性能提供有力技术支持;

Accurate measurement of the swelling of cell based different Rate, It provides strong technical support Cell design and development;

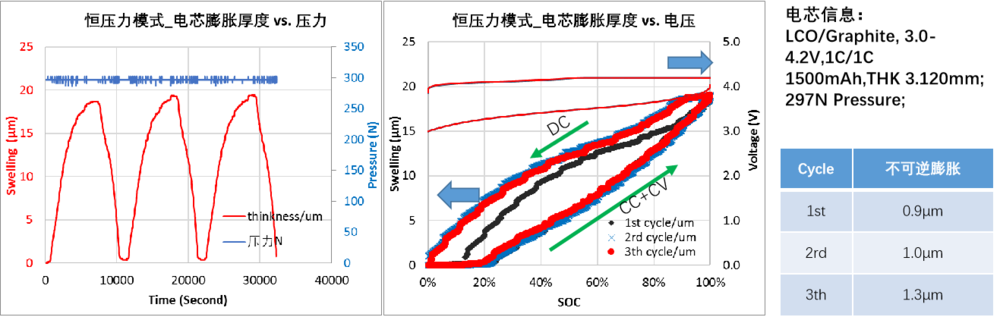

5402208acad941f961010bdc782dd4c.png   电芯性能评估:动态恒定压力下循环膨胀分析


电芯在恒压力测试条件下的循环测试,可以看出:

电芯压力随着电芯循环的进行压力保持动态平衡不变;

随着循环的进行,电芯膨胀**厚度增加幅度为1-2μm;

电芯的不可逆膨胀厚度分别为0.9μm, 1.0μm, 1.3μm;

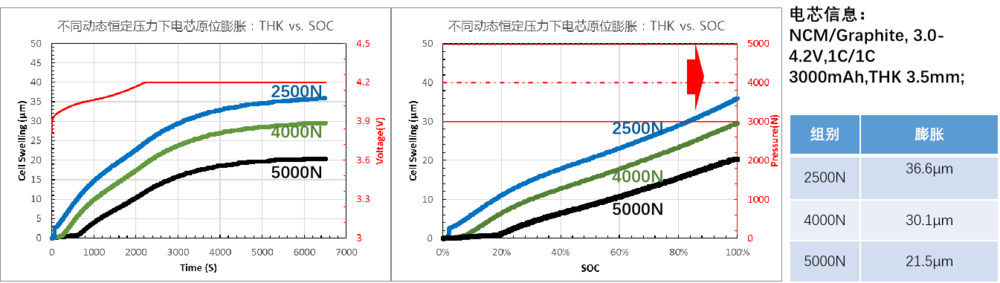

5402208acad941f961010bdc782dd4c.png   电芯性能评估:不同动态恒定压力循环膨胀分析


电芯在恒压力测试条件下的循环测试,可以看出:

电芯压力随着电芯循环的进行压力保持动态平衡不变;

随着循环的进行,电芯膨胀**厚度增加幅度为1-2μm;

电芯的不可逆膨胀厚度分别为0.9μm, 1.0μm, 1.3μm;





5402208acad941f961010bdc782dd4c.png   电芯性能评估:无损析锂分析


电芯析锂为*致命的问题,对于电芯析锂的分析与预测变得十分重要;通过原位检测,可以对电芯的析锂情况进行预测分析。

Based on insitu swelling testing system, through the swelling of the cell cycle data, prediction and analysis ALP under different conditions;





5402208acad941f961010bdc782dd4c.png   膨胀力及厚度预测


基于原位膨胀力测试系统,通过电芯循环过程的膨胀数据,进行电芯不同工况下膨胀预测与分析;

Based on in-situ expansion force testing system, through the expansion of the cell cycle data, prediction and analysis under different conditions were batteries inflation;
