依据标准:
GB3095-2012 《环境空气质量标准》
GB16297-1996 《大气污染物综合排放标准》
GB14554-93 《恶臭污染物排放标准》
GB/T 14678 《空气质量 硫化氢、甲硫醇、甲硫醚、二甲二硫的测定 气相色谱法》
GB 50093-2002 《自动化仪表工程施工及验收规范》
系统组成:

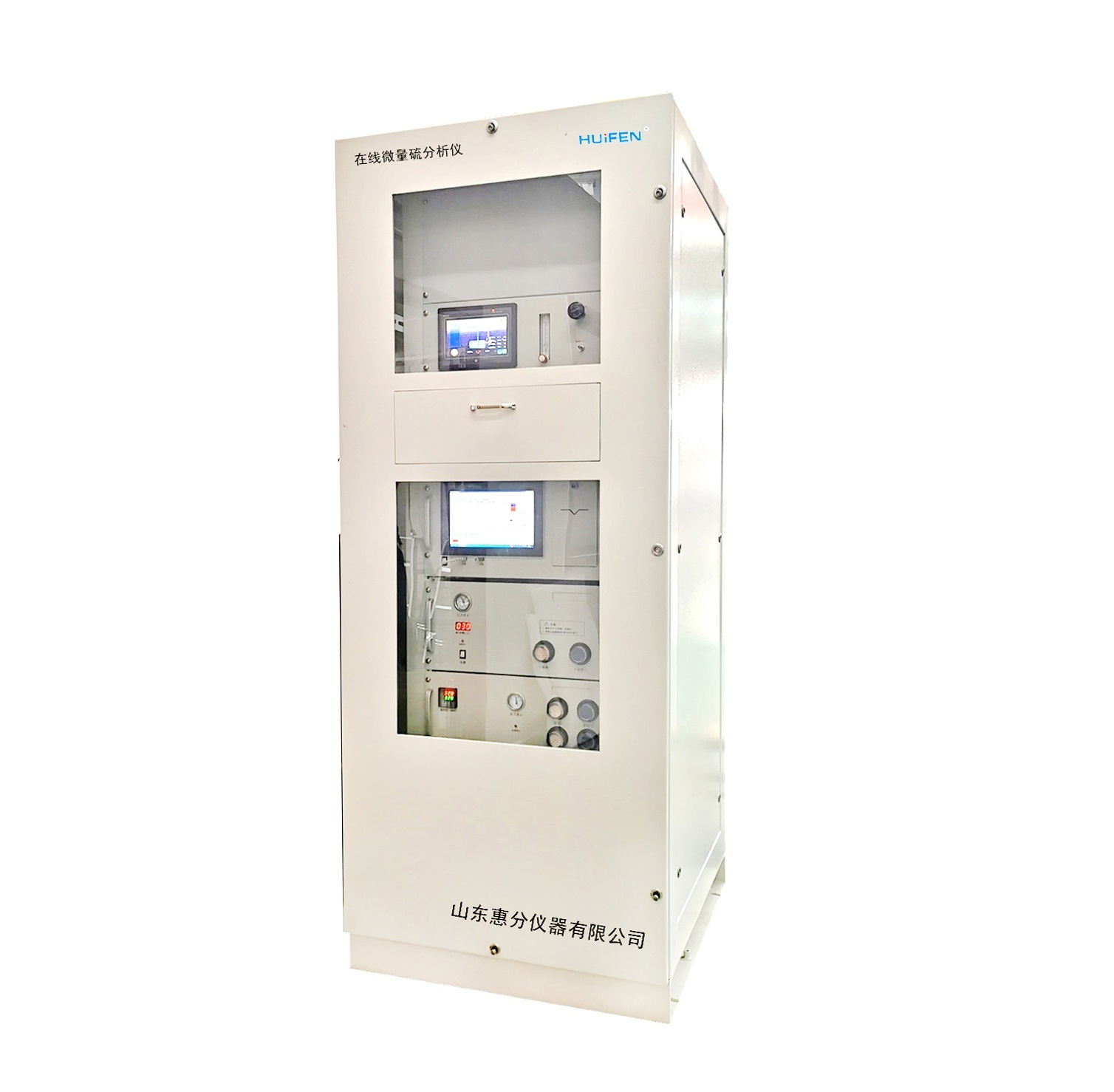

《HFG-961型环境空气中硫化物在线监测系统》由大气采样管、19寸标准机柜、具有深冷浓缩装置的气相色谱仪(6U)、在线除烃空气发生器、在线氢气发生器、上位工控机、专用软件等组成。
原理:
环境空气采用真空抽样泵负压采样,样品经采样总管经在线除水装置除去水后,进入深冷冷阱吸附管中,吸附管中装经处理的特殊吸附剂专门吸附硫化物,然后将吸附管急速升温至250℃,这样载气带着热解析出来的混合气进入预柱分离,待目标物进入分析柱后,切换阀将高沸点的化合物反吹掉,另一路载气带目标物经分析柱分离后,依次进入火焰光度检测器(FPD)检测,用标准气体定量得到结果。
流程图:
技术参数:
名称 | 技术参数 |
检测物质 | 硫化氢、羰基硫、甲硫醇、乙硫醇、甲硫醚、二硫化碳、噻吩、乙硫醚、二甲二硫等 |
检测器 | 火焰光度检测器(FPD) |
检出限 | 0.01ppm(以H2S计) |
重复性 | 相对标准偏差RSD≤3% |
分析周期 | 15min(根据硫化物种类而定) |
电源 功率 | 220VAC 50Hz <4KW |
工作条件 | 环境温度:-10~50℃ ;环境湿度:(10%~90%)RH |
信号输出 | RS232/RS485; 4~20mA; 以太网 |
系统优点:
1、进口十通阀:死体积小并且高惰性化处理,对硫化物吸附性极小,寿命长(10mS、100万次);
2、所有气路采用硅烷化处理的进口不锈钢管,减少吸附;
3、全自动进样采样设计,可实现在线不间断监测功能;
4、专为硫化物设计的软件,功能强大,可直观显示个监测数据几趋势图,自动计算日平均值、月平均值、污染指数等,并在系统内生成报表保存;生成的数据可以上传至相关部门,如:中控室、技术部、环保部门等!
5、该系统中色谱仪可搭载机械阀、全电子流量控制模块(EPC),控制气体流量来满足不同用户需求;
6、具备多种信号接口:RS232/RS485; 4~20mA; 以太网
7、该系统安装方便快捷,稳定性强,具有良好的抗干扰能力!
典型谱图:
