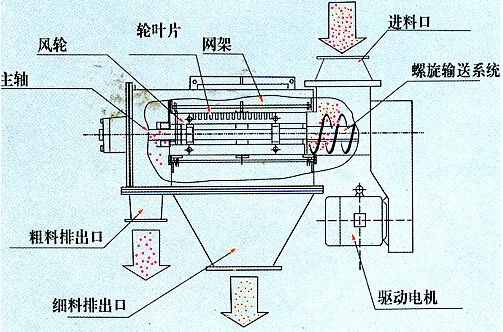

一、卧式气流筛工作原理
       华恒系列卧式气流筛筛网为圆筒状，置于机体内，物料通过螺旋输送系统后，和气流混合、雾化进入网筒内；通过网筒内风轮叶片使物料同时受离心力和旋风推进力，从而迫使物料喷射过网，由细料排出口排出，不能过网的物料沿网筒壁从粗料排出口排出，从而达到高效分离的目的。

二、卧式气流筛筛机结构



      转子的两端均安装在球形轴承座内，球形轴承可以自由灵活动作。净化压缩空气是用于复杂的轴承端的密封。筛选的物料如糖、脱脂奶粉、PVC粉、环氧树脂粉、 玻璃微珠、石英沙、氢氧化铝、金属磁粉等，必须使用复杂的密封结构。所有机型的风轮叶片、螺旋输送系统、网架均采用奥氏体不锈钢（304、316）材料制 作，其它部件采用奥氏体不锈钢（304、316）材料或普通碳钢材料制作。电机是通过V型皮带带动主轴（风轮叶片）旋转。电机的安装位置根据现场的空间左 侧、下侧或右侧均可。

三、卧式气流筛性能特点
1、整机体积小，重量轻，平稳无振动、无噪音、密闭性能好，无粉尘、效率高。
2、可单机或多机配套、立体多层安装使用，移动灵活方便，连续运行安全可靠。
3、筛分精度高。适宜筛分超微细粉、密度小（比重轻）、轻微湿度、易附粘性粉或有静电反应的物料。
4、筛网使用寿命长；换网容易、操作简单、环形筛网、喉箍紧固。
5、自动清网，有破碎块状物料的功能，筛分效率高。

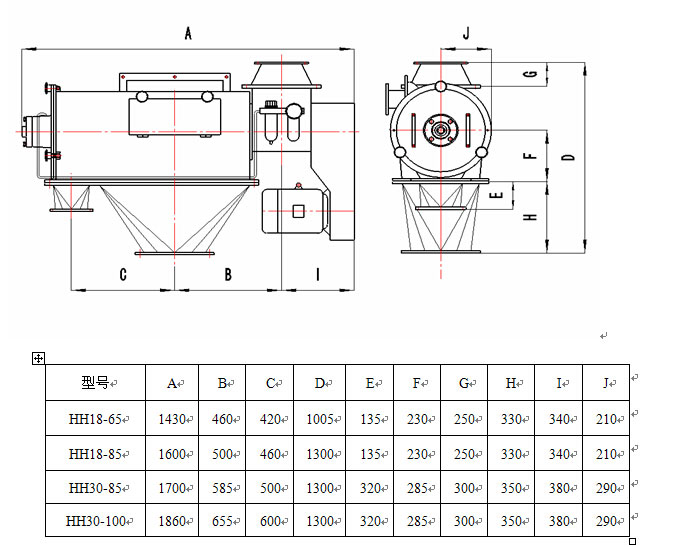

四、外形尺寸示意图

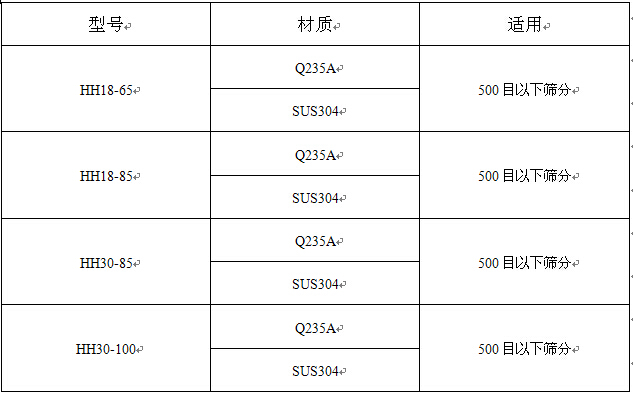

五、规格型号表

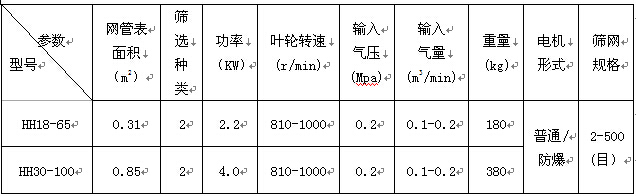

六、主要技术参数



七、安全注意事项
1、物料筛选前应注意给料量，避免涨坏筛网。
2、欲检查筛网管表面时，必须首先切断电源，待筛机完全停止转动后，方可打开观察孔再用手慢慢转动筛网管，检查网管表面是否破损。
3、筛机在运转时，不准拆卸各部分部件，如：机盖、机体盖板等。
