管道火花探测系统（火花探测报警器 / 火花探测熄灭系统）

一、概述

管道火花探测系统，行业简称火花探测器、火星探测报警器，属于主动前置型粉尘防爆安全成套设备，安装在干式除尘风管、粉体气力输送管道上，用来实时监测管道气流里的火花、炽热炭粒、熔融高温颗粒，在火种进入布袋除尘器、料仓之前完成识别、报警、熄灭火源，预防粉尘火灾与粉尘爆炸事故。

区分：无焰泄爆、隔爆阀属于爆炸发生后的被动防护；火花探测系统是爆炸前拦截点火源，是除尘系统**道防线，二者搭配组成完整粉尘防爆方案。 执行标准：GB15577-2018《粉尘防爆安全规程》、AQ4273-2016《粉尘爆炸危险场所用除尘系统安全技术规范》、GB17919‑2025，是工贸企业粉尘防爆安全检查重点核查设备。

二、工作原理

采用光电光谱探测技术：火花、灼热颗粒会释放红外（紫外）特征辐射光谱；管道侧壁上的光学探头持续采集光谱信号，信号传输到控制主机。主机内置算法，区分真实火花、管壁反光、车间灯光、设备余热等干扰，降低误报。 触发逻辑：

探头捕捉到危险火花信号（响应＜1ms）；

控制主机判定报警；

同步执行：声光报警 + 启动水雾熄灭装置 + 联锁停机；

水雾喷头喷出高压雾化水，快速冷却熄灭火花；

同时输出无源开关信号，联动除尘风机、砂光机、粉碎机停机，切断火花产生源头；

系统自动记录报警时间、管道点位、故障信息，需要人工排查故障后复位才能重新运行。

安装位置要点：探测探头在上游，熄灭喷嘴安装在探头下游直管段；安装距离根据管道风速计算：\(L=0.3\times v+1\)（v = 管道风速 m/s），保证火花到达喷嘴前被检测到，在进入除尘器前被熄灭，弯头、变径、风机进出口容易形成盲区，需增设探头。

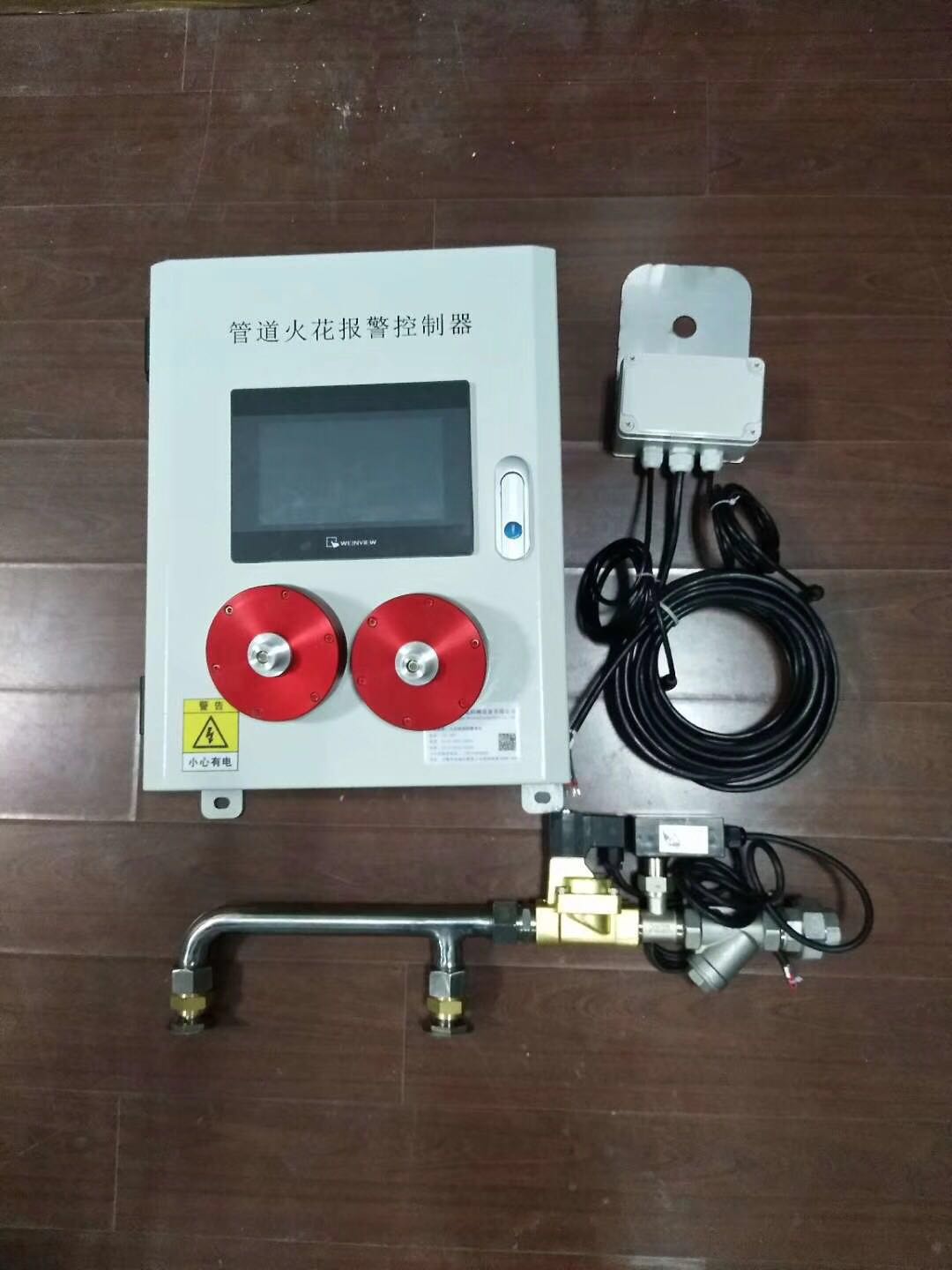

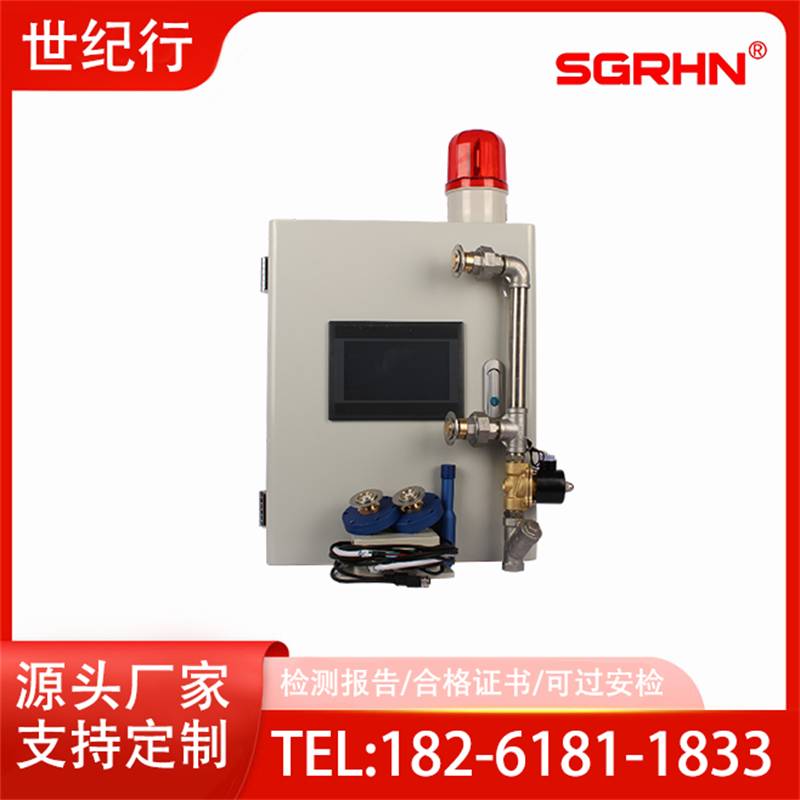

三、整套系统组成

火花探测探头 法兰嵌入式安装在管道外壁，不伸入管内，不阻挡气流；主流类型：单红外探头、红外 + 紫外双光谱探头（抗干扰更强）；防爆外壳，IP65/IP67 防护；可选压缩空气自动吹扫组件，定时吹掉镜片积灰，防止粉尘遮挡镜头漏报；耐高温款可适配高温烟气管道，大管径采用两侧对装消除监测盲区。

控制主机（控制柜） 系统核心，可同时管理多路探头；触摸屏 / 按键面板，可设置灵敏度、延时、报警逻辑；自带故障自检（断线、探头脏污、水压不足报警），存储报警历史记录；支持 RS485 / 以太网通讯，可对接工厂 DCS、除尘物联网平台远程监控。

声光报警器 高分贝 + 强光警示，安装在车间显眼位置，提醒现场人员排查火花来源。

火花熄灭单元（水雾喷淋组件） 包含电磁阀、雾化喷嘴、管路、压力开关、稳压供水罐；一般供水压力 6～8bar；收到主机信号瞬间开启，喷射雾化水熄灭火花。极少场景可选惰性气体灭火。

联锁输出模块 无源继电器触点，对接生产线 PLC，触发后实现除尘风机停机、关闭隔爆阀、砂光 / 粉碎设备停机。

选配附件：压力监测开关、流量开关、远程云模块、防爆接线盒、屏蔽信号线。
