一、产品简介:

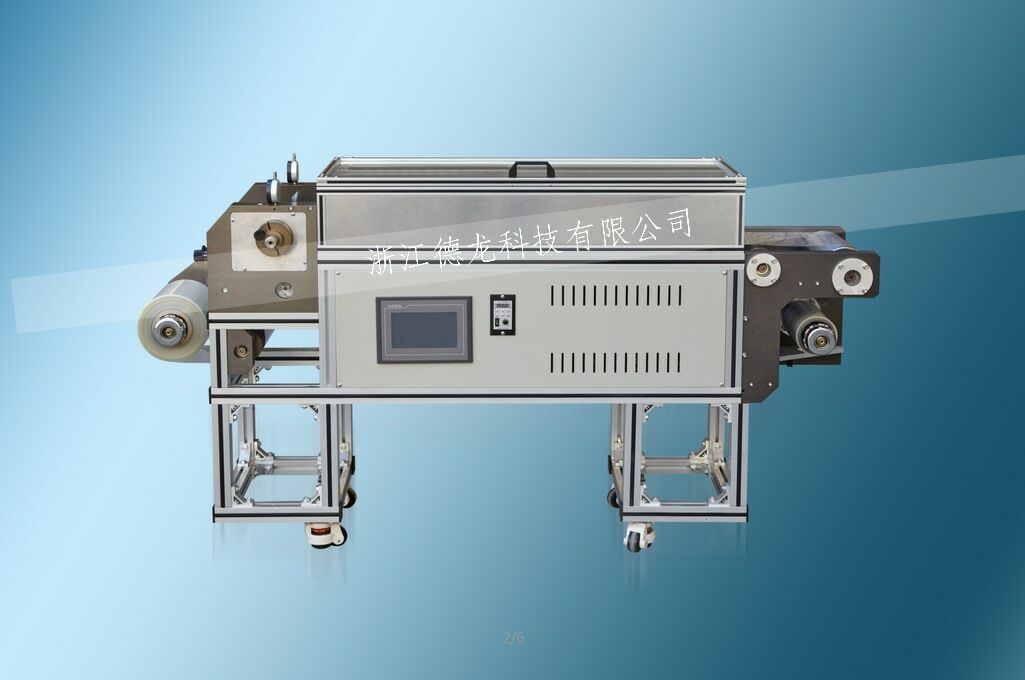

DL-LYJ-QE150自动化流延机是将混合浆料从料槽流至基带之上,通过基带(PET)与逗号刮刀的相对运动形成坯膜,坯膜的厚度由刮刀控制(调刀精度可达0.001mm)。将坯膜连同基带一起送入烘干室,溶剂蒸发,有机结合剂在陶瓷颗粒间形成网络结构,形成具有一定强度和柔韧性的坯片,干燥的坯片连同基带一起卷轴待用。具有高精度,高速、性能稳定、环保、节能等特点。
二、主要技术参数:
1.设备外型尺寸: 1800mm×600mm×600mm
2.装机总功率: 约1.8Kw
3.基带: PET膜(38-188mm)
4.基带宽幅: 180mm
5.流延宽度 150MM
6.调刀精度: 0.001mm
7.刮刀:圆筒逗号刮刀
8.流延速度: 0.02-1M/min
9.流延厚度μ(WET):10~200μm(静止可达到1000um以上)
10.刮刀高度μ(WET):0~3500μm
11.粘度 pa.s 500-50000
12.有效烘干长度 1米
13.温控: 2段底板加热
14.温度控制: 室温~100℃可调
15.溶剂: 水性,溶剂
16.流延膜控制: 双伺服电机控制,张力可调
17.电气控制系统: 西门子PLC 可编程序控制
18.控制面板: 7寸彩色液晶触摸屏(触摸屏)
19.放卷轴:3寸气胀轴
20.收卷轴:3寸气胀轴
功能特点
1.分2段可调底板加热
2.2段加热西门子PID控制系统,7寸液晶显示显示2段加热温度
3.西门子PLC控制系统CPU:224; 高速计数器:4个;I/O:6/4;2路脉冲输出;4096字节存储器;RS-485通讯口;
4.液晶7寸彩色触摸屏控制面板,悬臂式;
5.触摸屏显示流延速度、流延起动、加速、减速、2段温度控制;
6.编码器测试流延速度;
7.伺服电机控制流延速度,流延电机速度达到0.02-1M/min
8.磁粉制动器控制扭矩张力;
9.变频调速电机控制抽风机通风流量;
10.数字液晶千分表显示流延高度,精度可达到0.001mm±
11.不锈钢镜面圆筒刮刀,刮刀可以360度翻转方便清洗,保证流延质量;
12.外观设备及配件均用铝板制作,表面经过氧化处理;
13.铝合金烘干室,分2段平面,采用钢化玻璃,可直观里面烘干动态;
独特便利的工艺:
整机采用国标加厚型材,水平,间隙到达高精一致;
在每个干燥区门盖上设置透明玻璃窗,观察内部状况;
对每一条过渡辊经过精加工,不简略每一道环节。
对喷漆包覆配件内部材质都采用加厚铝合金,保证配件使用年限;
采用精密数控加工中心精密加工,零件精细精度高。
