YZDA-16E
直接联系
杭州嘉悦智能设备有限公司
上海嘉定
面议
上海煜志
YZDA-16E
2701

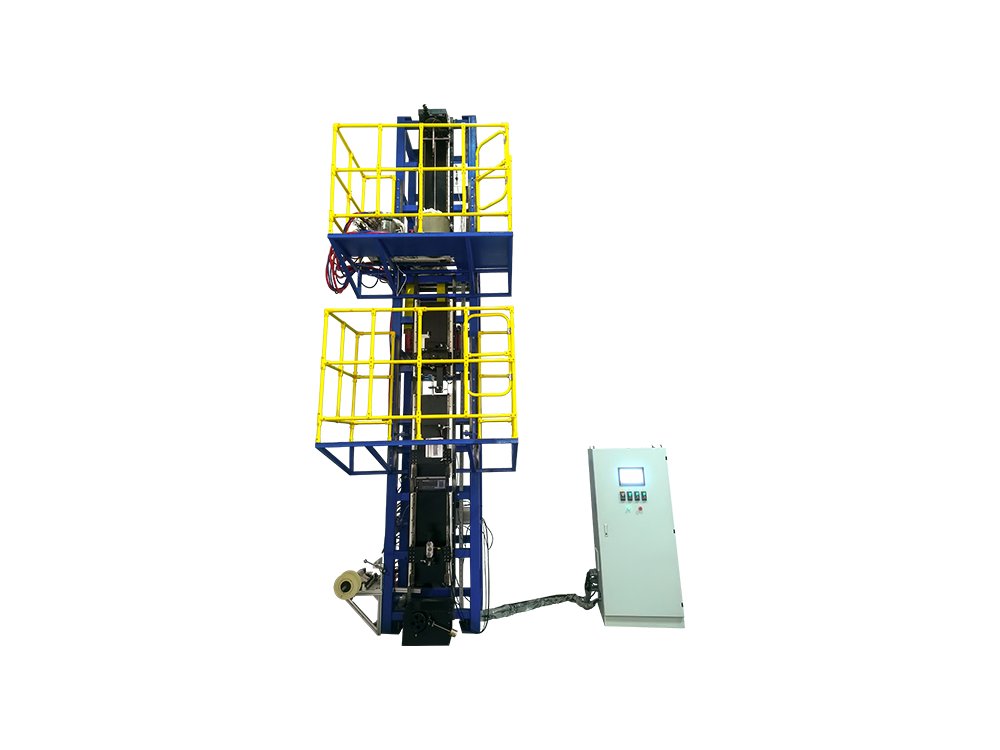

简介：双炉体拉丝塔采用模块化设计，设备由塔架系统、送棒装置、中、高温双炉体加热系统、涂覆/固化系统、牵引系统、张力检测系统、收丝系统、测径系统以及电气控制系统等组成。
特色与优势：
1.加热系统由两套独立的加热炉组成，一套中温电阻加热炉，另一套是高温石墨加热炉，两套加热炉可水平自由切换。
2.张力系统采用三轮组式张力检测装置，通过张力信息反馈精密调控炉温，有效解决温度过冲或欠温导致材料变性或拉丝丝径不稳的问题。
3.主牵引装置：采用压带式微型牵引，压带方式为弹簧、杆杠机构，两组牵引轮同步运转。牵引运转采用高精度 M-E交流伺服控制系统，经减速器带动牵引轮转动，并有记录功能。
项目 | 内容 |
名称 | 拉丝塔 |
型号 | JYDA-16E |
规格 | TSJQ |
预制棒直径 | Φ10～Φ50mm，长度≤1500mm； |
预制棒行程 | 1000mm； |
送棒速度 | 0.1-50mm/min； |
送棒精度 | 0.1mm； |
送棒装置X-Y微调范围 | X-±15mm，Y-±15mm |
加热功率 | ～40kW，电压：380V/50Hz； |
项目 | 双炉体拉丝塔 |
加热元件 | 高温加热炉为高纯石墨；中温加热炉为电阻丝； |
**温度 | 高温加热炉为2200℃；中温加热炉为1200℃； |
常用工作温度 | 高温加热炉为≦2000±1℃；中温加热炉为：≦1100±1℃； |
温区长度 | 两炉温区长度均为5cm，温区间隔5cm； |
拉丝速度 | 0.5-100m/min，收线张力：10-200g，线盘直径约200mm； |
丝径测量范围 | 0.02-5mm，测量精度±0.1μm，带测径仪微调架，调节范围±10mm |
张力测试范围 | 0-500g，精度等级0.5%； |
