应用范围：化工、食品、制糖、陶粒、采矿、冶金、饲料、医药、建材、矿山、粮食、造纸等多种行业

　　筛分物料：尿素、纯碱、压裂砂、PVC切片、软木粉、陶粒、茶叶、耐火材料、烟叶、塑料母粒等

　　产品简介：

　　单纯追求筛分精度会牺牲产量为代价，而追求大产量又会使得精度下降，方型精密摇摆筛是针对上述问题而专门设计的一种具有高精度大产量的高效筛分设备，它广泛用于化工、冶金、有色金属、非有色金属、食品、磨料等行业。

　　通过方型精密摇摆筛将振动器发生振动加摇摆运动，传至筛面，从而使物料在筛机前部迅速分散，从而达到高效筛分之目的。

　　特点：

　　(1)自清网效果**

　　(2)筛网利用率高而寿命长

　　(3)密封效果好

　　适用行业：

　　化工(化肥、树脂、三聚氰胺、纯碱等)

　　食品(淀粉、食盐、砂糖、奶粉等)

　　冶金、非有色金属、有色金属、磁性材料等

　　工作原理：

　　从筛机摇动体即筛箱运动轨迹来看，方型摇摆筛又称往复筛，其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。摇摆筛的工作原理为:筛机启动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动，期间，小于筛面孔径的物理通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，*终完成筛分工作。

　　物料在筛面上运动情况

　　同样或相近的配置，FYBS型摇摆筛比一般惯性振动筛有更高的处理能力和筛分效率，其本质是，该机型可人为的控制物料在筛面上的运动轨迹和滞留时间，即在有限空间，由于物料的运动轨迹为速度和加速度均为变化非线性曲线，所以，物料与筛面有更多接触机滤，当然也就增加了透筛率。

　　从FYBS方型摇摆筛的结构和工作原理可以看出，其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞留时间有至关重要的影响，也即对筛机处理能力和筛分效率有相反的影响，有鉴于此，在实际筛分作业中，我们可以根据具体情况和需要，在生产能力和筛分效率两方面有所取舍。

　　精细筛分机又叫平面回转筛、平面回转筛、方形摇摆筛，主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。本机与现有的振动筛分机相比具有结构先进实用、性能稳定可靠、安装调试方便、制造费用低等优点。广泛适用于化工，冶金，陶粒，化肥，塑料，食品等行业。

　　产品特点：

　　1、筛分效率、筛分精度高

　　2、处理量是通用振动筛的数倍或更高

　　3、筛网利用率高，筛网使用寿命长

　　4、占地空间小，安装使用方便

　　5、处理能力强，易用于流水线生产配套

　　6、无污染，工作噪音低，新型环保

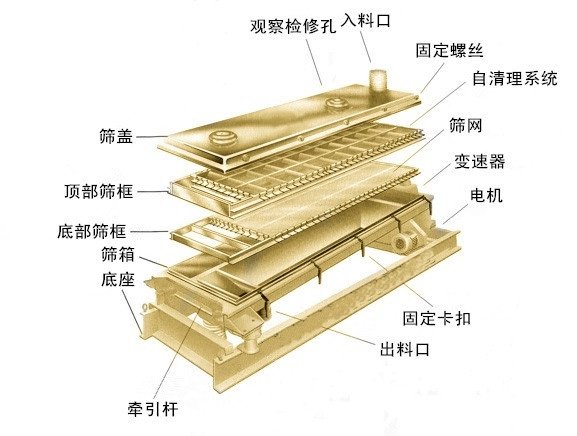

　　结构

　　该筛分机是一种高标准的精细筛分机，它主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成，其结构设计特征在于：

　　（１）筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框由木质框架（化肥用不锈钢材质）和固定在木框上的编织网以及用来清理筛面的跳球组成。筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内。顶盖为钢质结构一方面对筛箱起密封作用，另一方面对筛框起压紧作用，顶盖上有四个观察窗，可以观察物料的运动情况和用来检修。筛箱由钢板铆合而成，它和顶盖形成一个封闭的结构，物料在其中得到充分的分级。

　　（２）驱动装置包括驱动器、电动机、锁紧套、万向轴、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型产品与现有产品相比具有结构先进实用、性能稳定可靠、安装调试方便等优点。

　　1.该筛有分全封闭结构和敞开式结构。全封闭结构具有对筛分精细粉末中，粉尘不飞扬，采用偏重平衡，使筛机振动小、噪音低，符合环保要求。敞开式结构适合颗粒度较大物料的筛分和筛选，对于投料方面能够有效的目测和掌控。

　　2.该筛具有组合圆周、椭圆、直线三种运动轨迹，筛分效果好，不破坏物料的原有结构，适合多种物料的筛分和筛选。

　　3.配备有效的筛板安装系统，清洁方便，使筛板利用率高、寿命长，换筛板结构操作简便。

　　4加强型万向基座，保证设备运转更平衡，亦可根据实际场地采用吊挂式结构满足客户需求。

　　5.该筛可以达到四层的有效筛分，出料口可以按照客户需求出料。

　　适用范围：

　　制粒机制成的颗粒料冷却后或颗粒破碎后,须经过筛分机提取合格的产品,把不合格的小颗粒或粉末筛分出来重新制粒,把未破碎的大颗粒重新破碎.它是制粒工艺的*后一道工序的配套设备。该机体积较小,运行平稳,噪声低,设备密闭,分级效果好。

　　   该筛分机做为一种新型的高标准筛分设备，还可用于大型油脂厂原料及豆皮的筛选和分级，也可用于用于化工大颗粒尿素、饲料厂粉状物料或颗粒饲料的筛选和分级，也可用于饲料厂原料的初清以及大、中型饲料厂二次粉碎后中间产品的分级。此外，还可广泛用于粮食、重碱、大颗粒尿素、小颗粒尿素、陶粒、氧化锆、还原铁钛粉、重晶石、食品与香料、化工、塑料、矿业、橡胶、木业及胶合板、医药、制糖、采矿、造纸等多种行业中原料及成品筛选、分级作业等。随着市场循环经济的发展，在废旧塑料行业中的筛分和筛选日益增多，可针对破碎或是粉碎后的料进行粒度分级和筛选。
