大型直线振动筛
直接联系
新乡市宏源机械科技有限公司
河南
面议
宏源机械
大型直线振动筛
354
直线振动筛简称直线筛，是一种用双振动电机驱动的通用型振动筛分设备。装备的两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线方向的合力相互抵消，而在垂直于电机轴方向的合力在偏心块同向时达到**，因此该系列振动筛的运动轨迹为一直线。两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。
直线振动筛适用于粒度在0.074-5mm,含水量小于7%、无粘性的各种干式粉状物料的筛分,**给料粒度一般不大于10mm。 该系列振动筛也可以进行液体的过滤筛分作业，多用于污水处理，亦可以用于较大颗粒的煤粉类物料的筛分，在进行较大物料处理时，筛体厚度需加厚，电机功率需加大，换装冲孔筛板作为筛网等。详细情况，请咨询我公司技术人员。

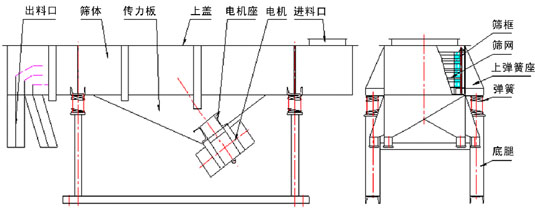

DZSF直线振动筛结构图
| 型号 | 筛面尺寸（mm） | 物料粒度（mm） | 筛面倾角（°） | 振幅（mm） | 层数（s） | 功率（kW） |
|---|---|---|---|---|---|---|
| SZF516 | 500×1600 | 0.075~20 | 0~7 | 5~8 | 1~5 | 2×（0.08~0.4） |
| SZF520 | 500×2000 | 2×（0.4~0.75） | ||||
| SZF525 | 500×2500 | 2×（0.75~1.1） | ||||
| SZF530 | 500×3000 | 2×（1.1~1.5） | ||||
| SZF535 | 500×3500 | 2×（1.1~1.5） | ||||
| SZF1020 | 1000×2000 | 2×（0.75~1.1） | ||||
| SZF1025 | 1000×2500 | 2×（1.1~1.5） | ||||
| SZF1030 | 1000×3000 | 2×（1.5~2.2） | ||||
| SZF1035 | 1000×3500 | 2×2.2 | ||||
| SZF1040 | 1000×4000 | 2×（2.2~3.0） | ||||
| SZF1225 | 1200×2500 | 2×（1.5~2.2） | ||||
| SZF1230 | 585×3000×2 | 2×（2.2~3.0） | ||||
| SZF1235 | 585×3500×2 | 2×（2.2~3.0） | ||||
| SZF1535 | 735×3500×2 | 2×（2.2~3.0） | ||||
| SZF1540 | 735×4000×2 | 2×（3.0~4.0） |
