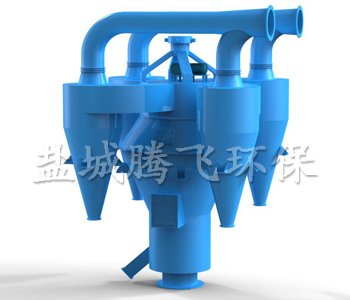

水泥厂增产节能改造的理想设备-制砂分级机

TF500

直接联系

盐城腾飞环保科技有限公司.

江苏

产品规格型号
参考报价:

10-20万元

品牌:

盐城腾飞环保

型号:

TF500

关注度:

3480

范围(量程或细度):

0-3R0.08(%)

创新点:

盐城腾飞环保科技有限公司研发的新款工业用制砂专用分级机是我司研发制造的一种新型高效选粉机,它适用于机制砂干法生产中超标石粉的分离,可以非常方便控制制砂中石粉含量,提高效率,满足不同需求。

应用行业:

腾飞环保新款制砂分级机独特的工作原理可以干式、高纯、低温地分级各种物料的超细粉体,广泛地应用于非金属矿、磨料、食品、医药、造纸、化工、建材、冶金、机械、电子材料等行业的超细粉体分级。

典型用户:

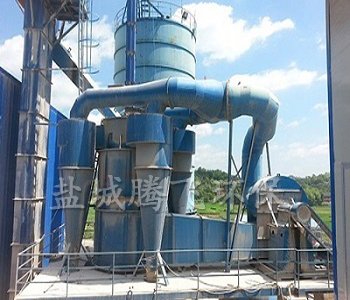

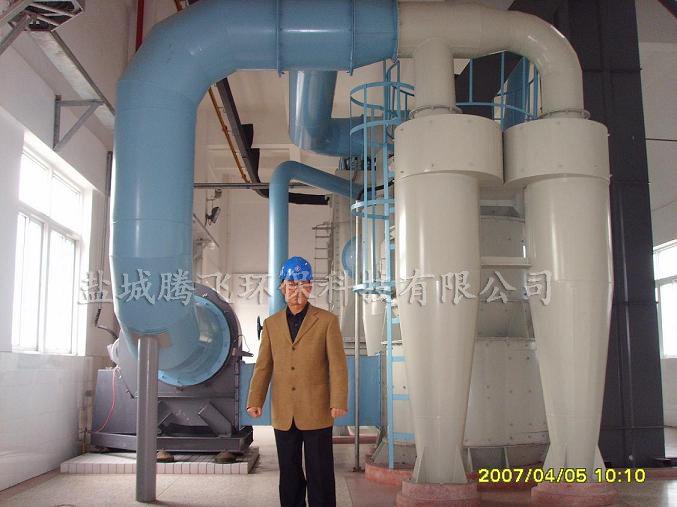

我公司已有几十家电厂(贵州黔西发电厂、伊川发电厂、兰州中铝自备电厂、山西河津发电厂等)、混凝土搅拌站、粉灰公司提供全套粉煤灰分选系统(10t/h~80t/h).产品质量符合粉煤灰细度的国家标准。

产品介绍


 盐城腾飞环保科技有限公司研发的新款工业用制砂专用分级机是我司研发制造的一种新型高效选粉机,它适用于机制砂干法生产中超标石粉的分离,可以非常方便控制制砂中石粉含量,提高效率,满足不同需求。


       物料通过设在分级机室上部的进料口进入选粉室内,再通过设置在中粗粉收集锥的上下两锥体之间和通粉管道落在撒料盘上,撒料盘随立式传动轴转动,物料在惯性离心力的作用下,向四周均匀撒出,分散的物料在外接风机通过进风口进入分级机室的高速气流作用下,物料中的粗重颗粒受到惯性离心力的作用被甩向选粉室的内壁面。碰撞后失去动能沿壁面滑下,落到粗粉收锥中,其余的颗粒被旋转上升的气流卷起,经过大风叶的作用区时,在大风叶的撞击下,又有一部分粗粉颗粒被抛到选粉室的内壁面,碰撞后失去动能沿壁面滑下,落到粗粉收集锥中。中粗粉和细粉通过大风叶后,在上升气流的作用下,继续上升穿过立式导向叶片进入二级选粉区。含尘气流在旋转的笼型转子形成的强烈而稳定的平面涡流作用下,使中粗粉在离心力的作用下被抛向立式导向叶片后失去动能,落到中粗粉收集锥中,通过中粗粉管排出。符合要求的细粉穿过笼型转子进入其内部,随循环风进入高效低阻型旋风分离器中,随后滑落到细粉收集锥内成为成品。

一、         制砂专用分级机产品特点 TXZ-2.jpg 1、分选原理先进
突破传统的水洗砂石分选的工艺原理,运用多种分级体系、针对砂石行业的制砂特点采用航空空气动力学分析法对物料流场进行优化设计,使得设备运行阻力显著减少、分选效率提高、节能降耗非常明显。
2
、分级精度更高
制砂专用分级机内采用获得国家**的涡流整流器,整流器内气流相对于转子只上升不旋转,驱动功率和系统磨损显著降低。物料在分选区得到反复清洗,分级精度更高、更精确.
3
、操作简便 分级机采用变频器无级调速,质量调节方便、灵敏可靠且调节范围广。
4
、分级效率高 根据砂石的理化性能,增大分级区提升区范围,使物料分散更彻底从而保证分级效率。
5
、耐磨设计免维护
该制砂专用分级机的主要部件如:分散器、细料收集器、侧风调节板、主风调节板、多通道分料器等主要部位。采用进口耐磨钢板和耐磨陶瓷以及锅炉钢制成,有效的提高了使用寿命。整机进行了动平衡校正,在全转速范围内运行平稳。
6
、系统采用双联锁风阀和内循环风有效地降低了系统漏风,减少了运行中的粉尘排放污染。
二、制砂专用分级机技术参数
型号 产品细度RO.16(%) 处理风量(m3/h 转速(rpm 电机功率(kw **的处理量(t/h) 产量(t/h
TF250 10
15 16000 250400 15 30 20
TF350 10
15 22000 230380 18.5 40 30
TF500 10
15 30000 220380 22 60 45
TF750 10
15 45000 200360 30 80 65
TF1000 10
15 60000 180300 30 120 100
TF1250 10
15 75000 150260 37 150 120
TF1500 10
15 90000 130240 45 180 150
TF1750 10
15 105000 120200 55 200 165
TF2000 10
15 120000 110180 75 250 200
TF2500 10
15 150000 100160 110 300 250
TF3000 10
15 180000 100150 160 350 300
TF3500 10
15 210000 90140 200 400 350
TF4000 10
15 240000 80130 220 450 400

郑重承诺:确保分级机产品质量;严格产品保修;免费技术培训;终端上门服务;长期配件供应。
