TL1700 高真空管式炉

TL1700

直接联系

南京博蕴通仪器科技有限公司.

南京

产品规格型号
参考报价：

面议

型号：

TL1700

关注度：

8322

创新点：

该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点

应用行业：

高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火用的理想产品

典型用户：

高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火用的理想产品

产品介绍

 TL1700 产品描述



管式炉以硅钼棒为加热元件，采用双层壳体结构和宇电控温仪表，能进行30段程序控温，移相触发、可控硅控制，炉膛采用氧化铝多晶纤维材料，炉管两端能不锈钢法兰密封，不锈钢法兰上安装有气嘴、阀门和压力表，抽真空时真空度能够达到10-3 Pa,该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点，是高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火用的理想产品。

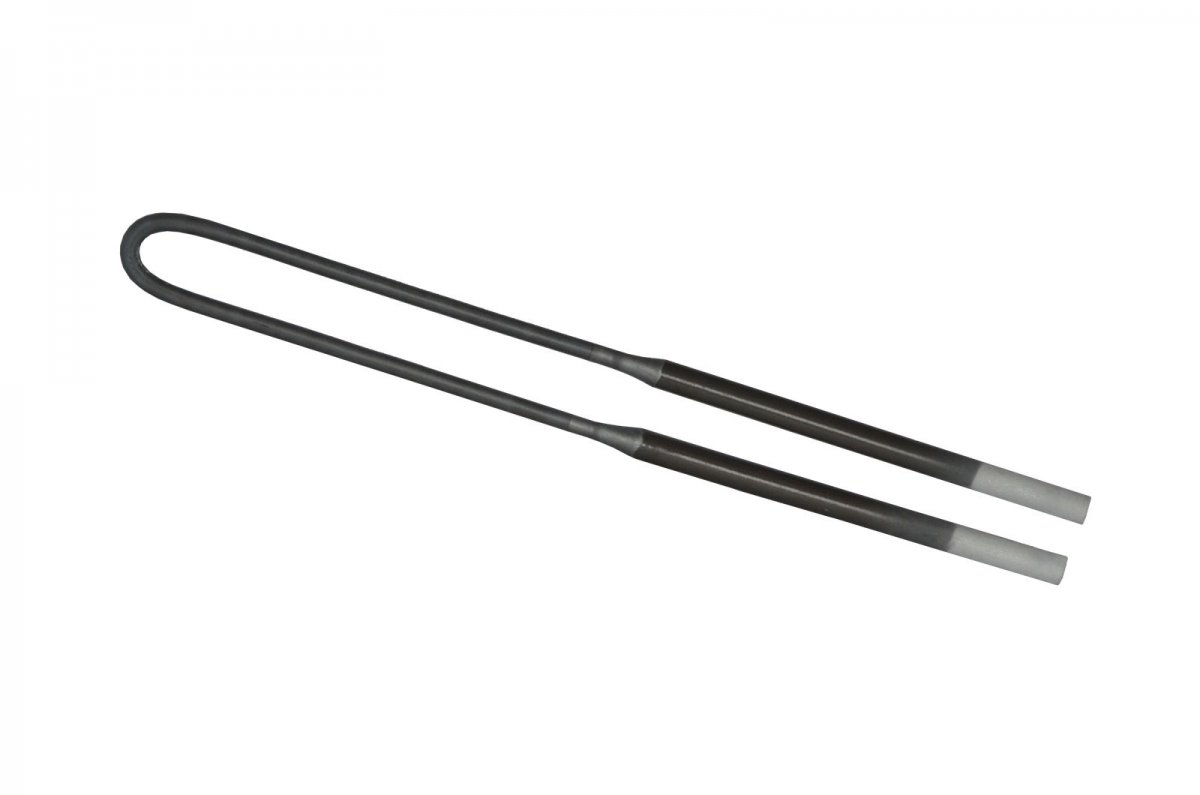

1、加热元件





（1）、硅钼棒的热端粗度D1为7mm、一般厂家采用的6MM、加热端粗、不容易弯曲、棒子的表面负荷低，使用寿命长。

（2）、采用的是热弯技术，电阻均匀，使用寿命长

（3）、Lu冷端长度为210mm， 400X300X300炉子为260 ，一般厂家采用180mm, 冷端长炉顶温度低。

（4）、硅钼棒表面氧化非晶膜致密，能够比较好的保护硅钼棒。

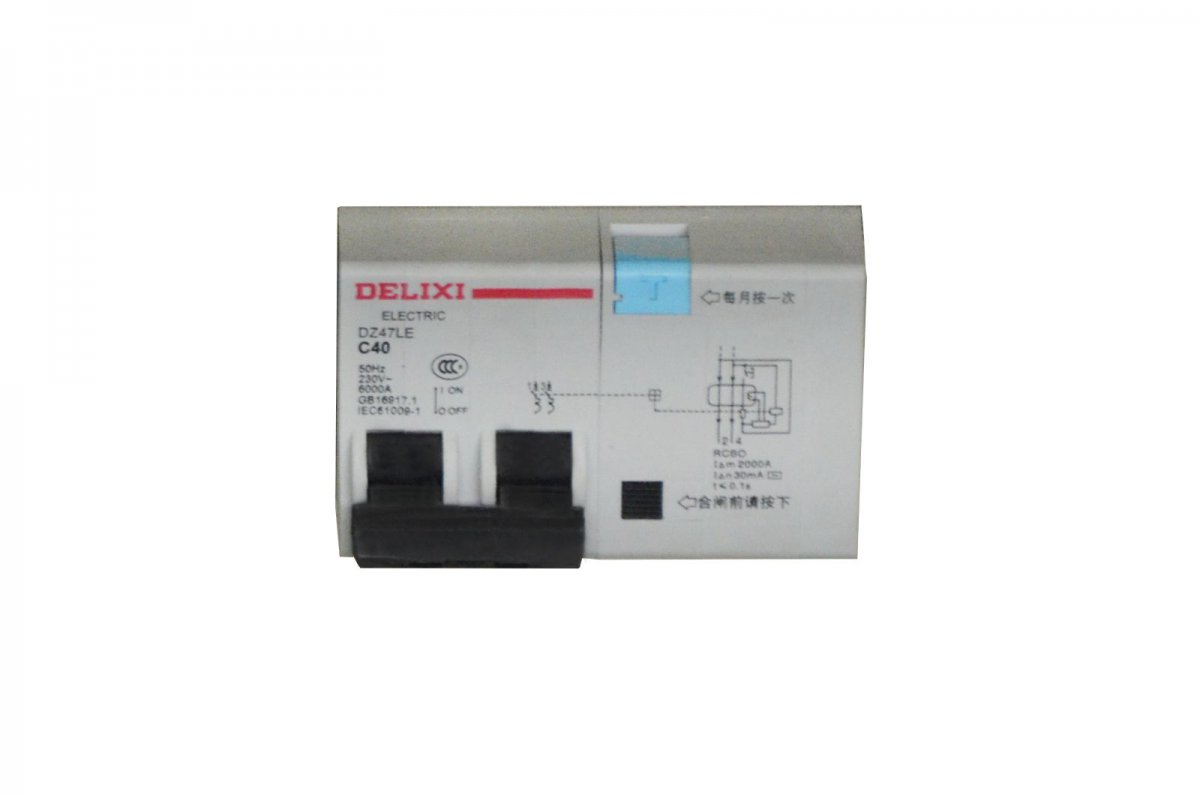

2、安装有空气开关和漏电保护器：

当电路过流或漏电时，空开会自动断开。



、

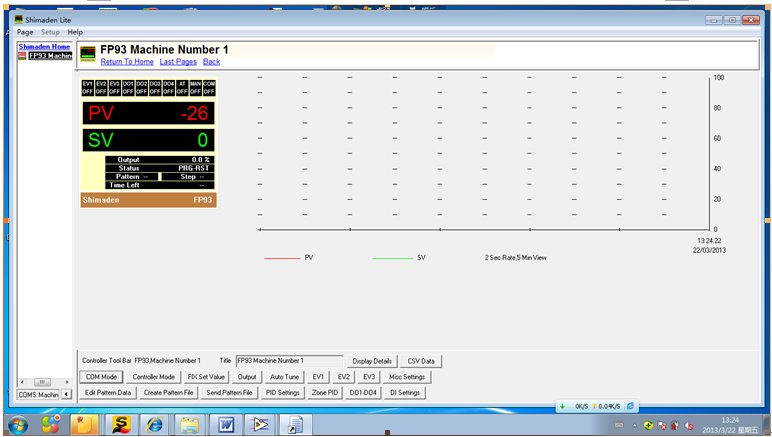

3、可以与电脑连接

该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出

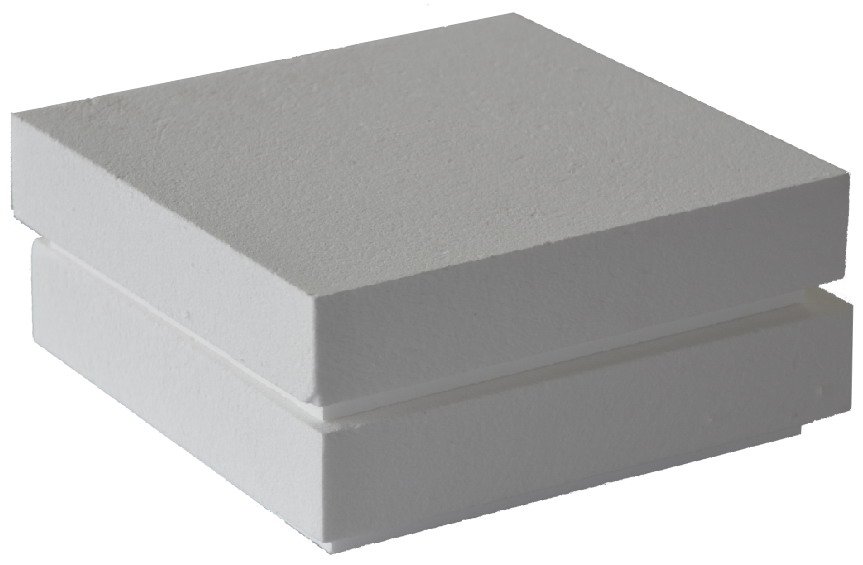

4、炉膛





      进口炉膛                            VS                      国产炉膛

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛里电阻丝的间距和节距全部按日本**的热工技术布置、经过热工软件模拟温场

4、采用4周加热，温场更加均衡

5、该炉膛不掉粉、材料保温性能好、反射率高、温场均衡，抗热涨冷缩能力强

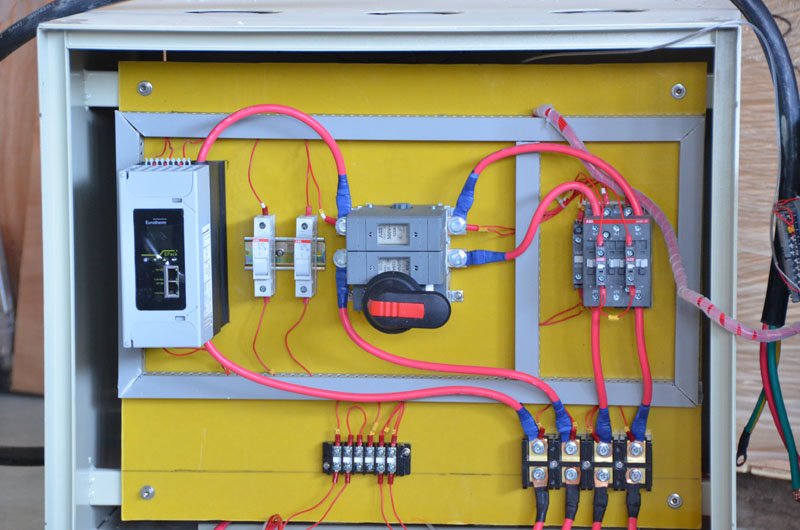

5、可选UL认证电气板 （全部通过UL认证的进口电器）

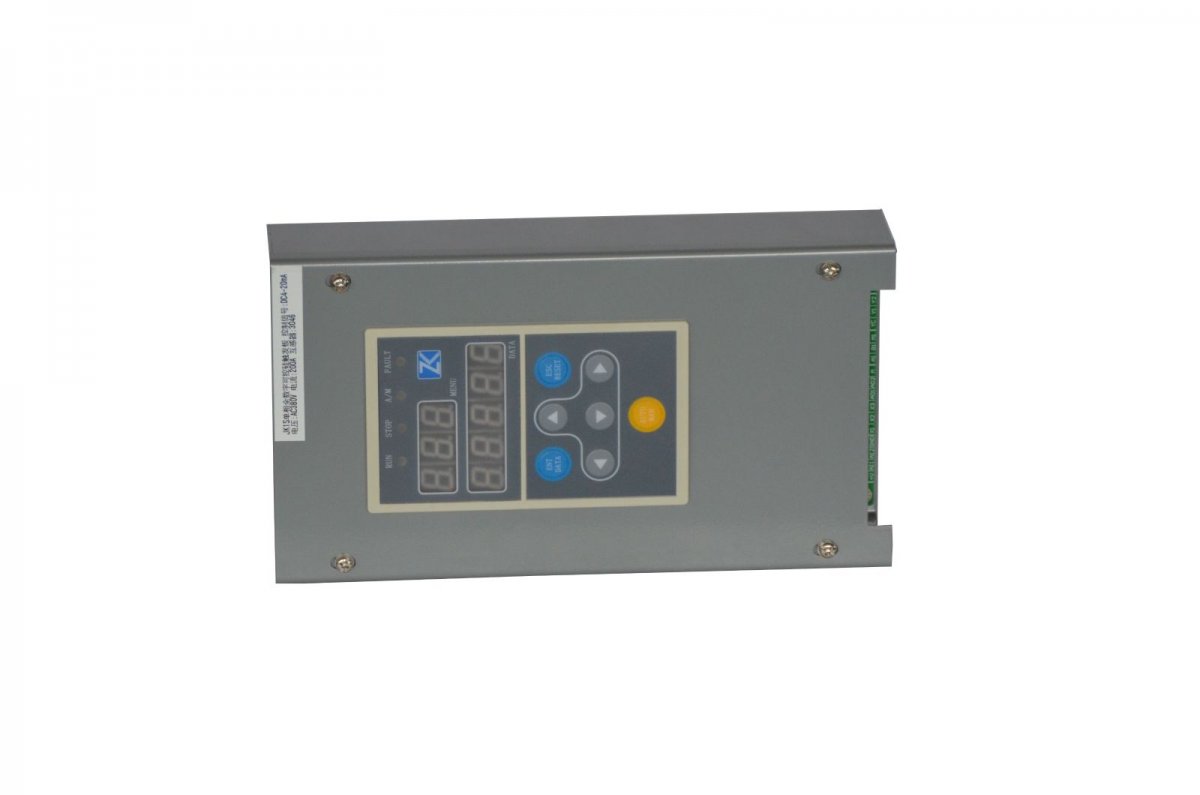

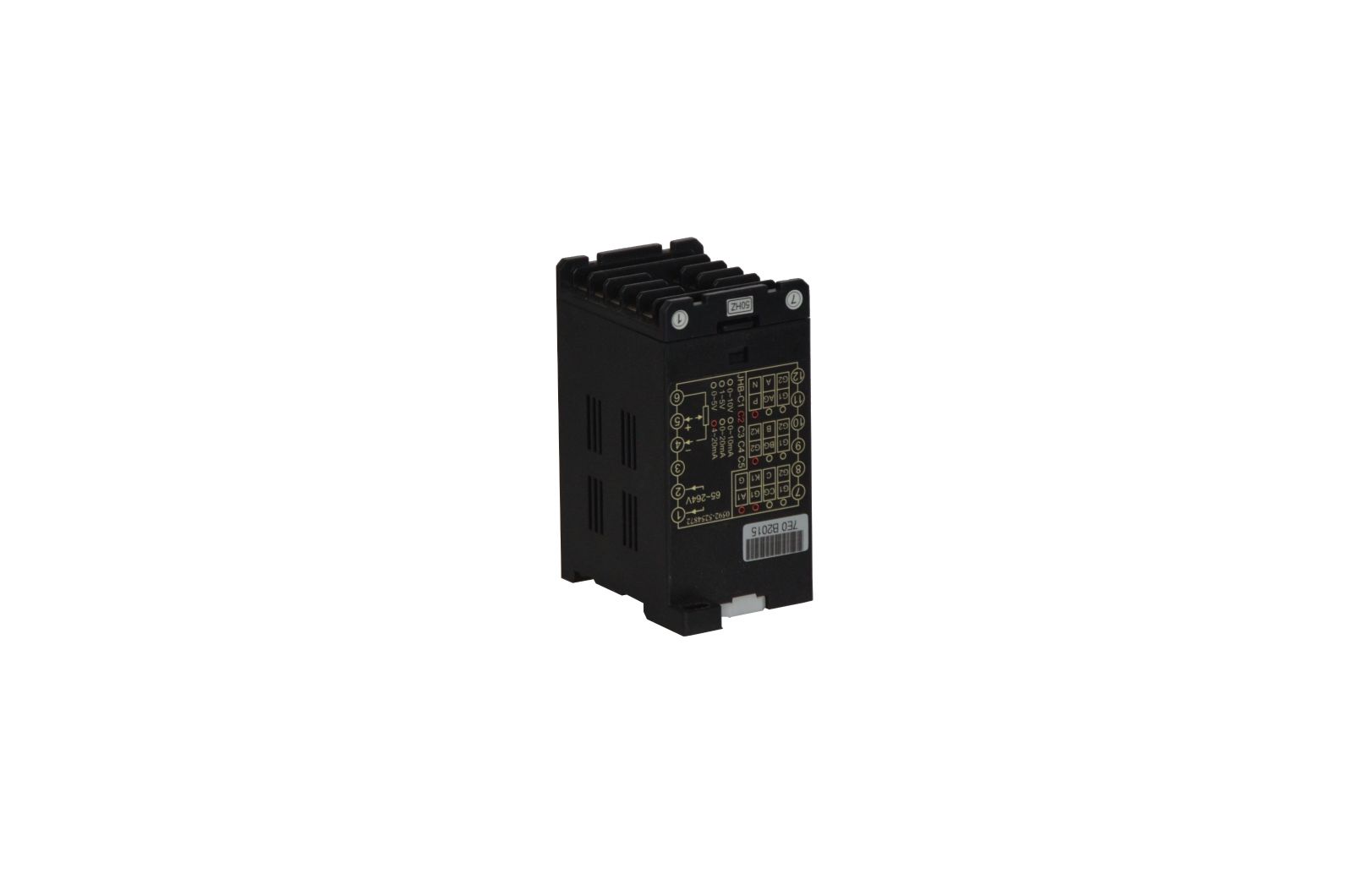

6、触发器

    VS

    软启动限流触发器                                大部分厂家使用的非限流

                                                                 厦门博特触发器

1、移相触发（带软启动和限流功能）

2.   限流功能：无论怎么调节升温时间，我们电炉经过变压器后的二次电流被限制在170A以内，有限的保护了设备。非限流触发器，如果升温速率设置错误或者过快、

                     低温时电流非常大，设备会跳闸或烧坏。

3、软启动功能：开机时电流会慢慢增大，对加热元件的冲击较小，有利于加热元件寿命的延长

4、保护功能：如果电流超过限制电流、触发器会自动切断触发功能以切断电流保护电炉。

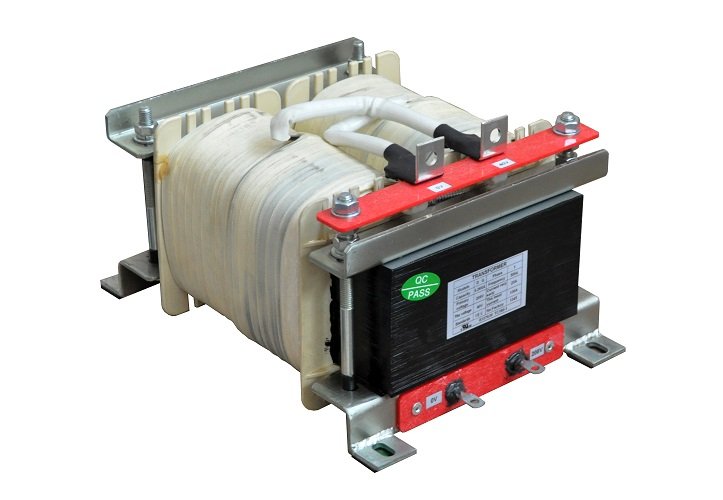

7、UL认证变压器



1、变压器电缆为纯铜

2、变压器声音小

3、变压器温身低

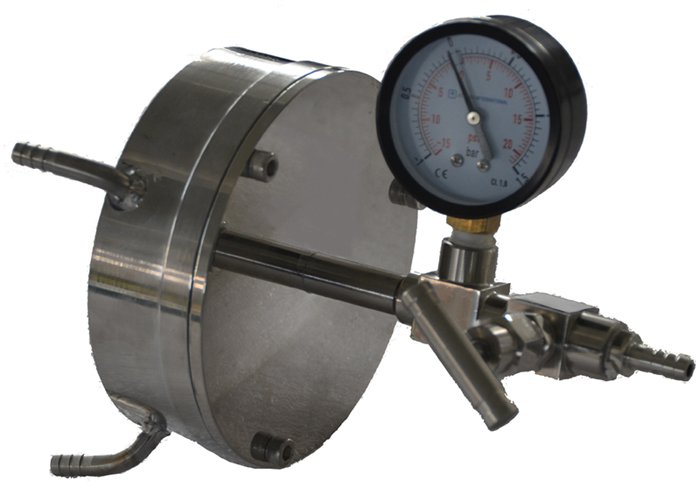

8、多款可供选择的各种法兰 （直径从25到250mm）

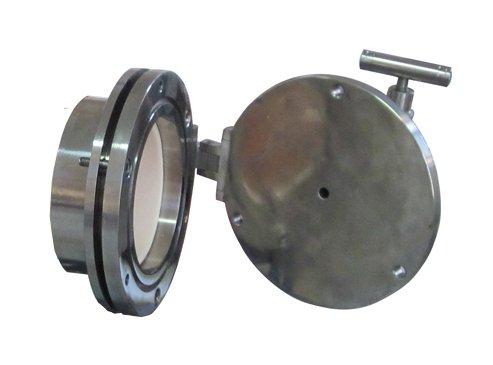

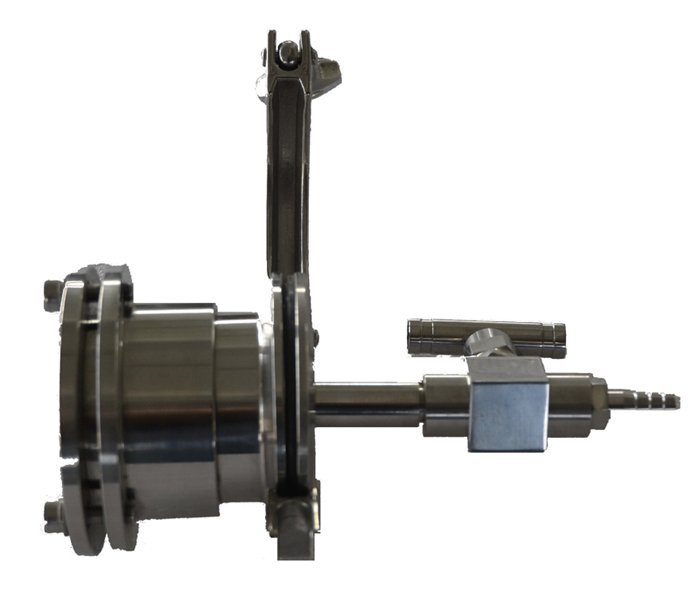

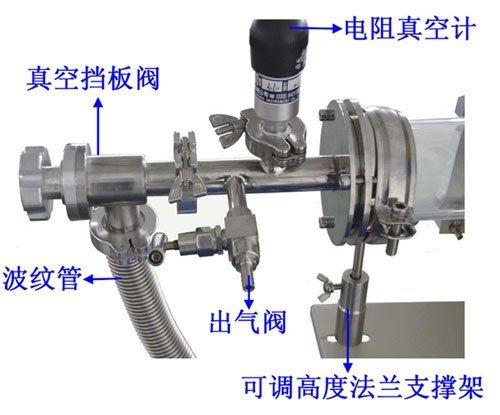

铰链式法兰（选购）       可以接电阻真空计和KF25波纹管的法兰（选购）    水冷法兰（选购）





9、认证







TL1700-C 单温区CVD系统详细技术参数

TL1700管式炉





型号

TL1700-C-I

TL1700-C-II

 TL1700-C-III

 功率

5KW

5KW

6KW

  炉管尺寸

Dia 60(OD) X1000mm

Dia 80(OD) X1000mm

Dia 100(OD) X1000mm

                  外形尺寸

                 （LXDXH）

6100X490X800

610X490X800

610X550X850

电源电压

220V /380V

相数

单相

加热元件

                                                               1800型硅钼棒

               真空炉管内真空度                                                                     8X10-4

控制方式


2台仪表各自控制

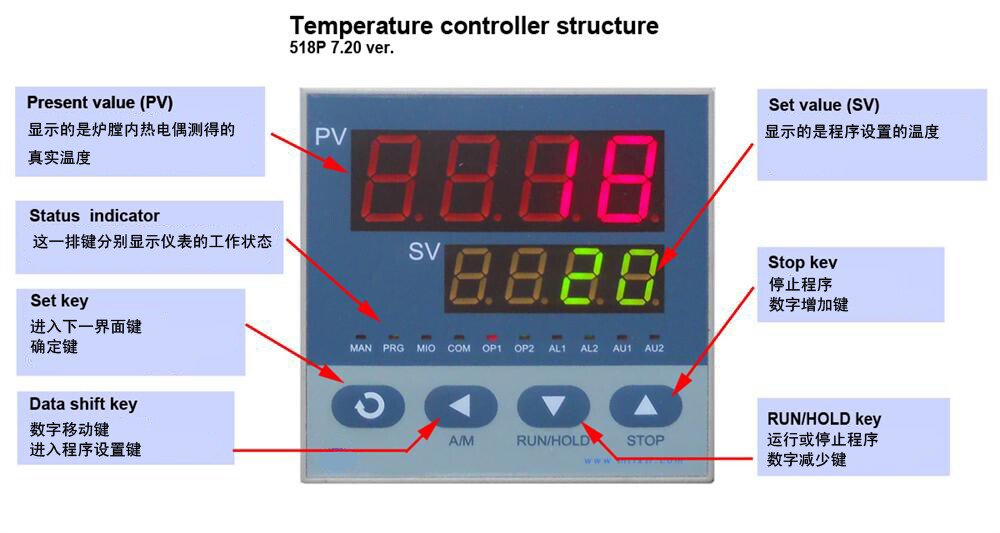

采用宇电程序控温仪表

1、30段程序控温只能PID调节。

2、具有过温保护断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1420度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。

3、带有485 通讯接口（选购软件时标配）

4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

5、仪表具有温度自整定的功能

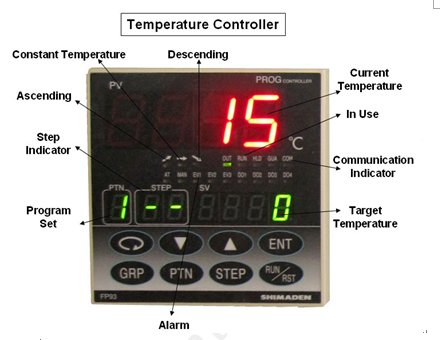

FP93控温仪表（日本岛电）（更换进口仪表，需要另外付费）

1、40段程序控温可以分成4、2、1组程序，如果分成4组程序，每条程序为10段，

2、6组PID控制，低、中、高温可以各用一组PID ，这样每个温度段都能够控制得很准确。

3、具有过温保护断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1420度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。

4、仪表有华氏度（F）和摄氏度（C）可供选择

5、带有485 通讯接口（选购软件时标配）

6、具有自动停机功能

7、可以储存多组程序、使用时可以任意调出。

8、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

9、仪表上有输出功率、程序执行的段数和执行时间、程序处于升温、恒温、降温状态的显示。

10、仪表具有跳步功能（即仪表可以跳个这一步直接执行下一步。

11、仪表具有温度自整定的功能。


         控温模式

智能PID

       断偶保护和显示

有

          过温保护

有

            过流保护

有

炉膛材料

1800型氧化铝多晶体纤维（日本进口）

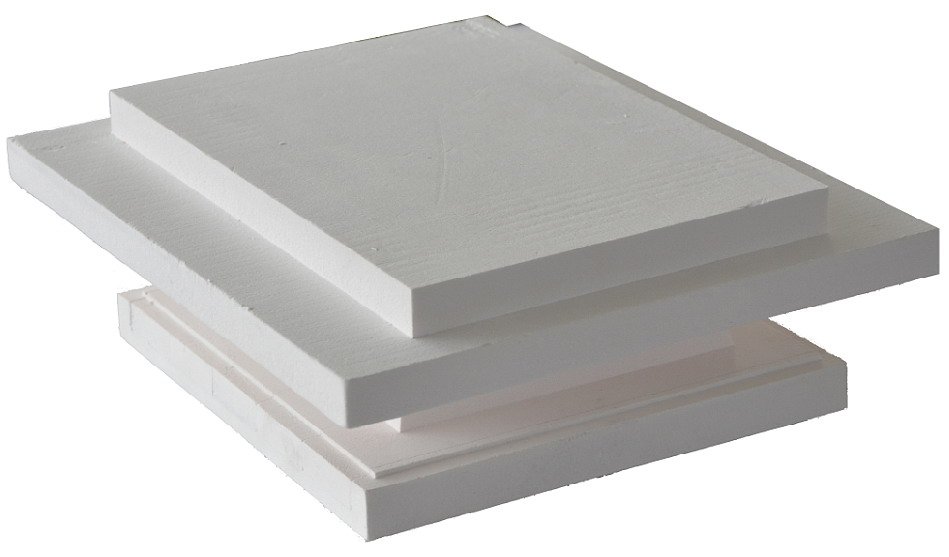

 进口炉膛                       VS                      国产炉膛

控制精度

+/- 1 ℃

触发器

移相触发

电器

浙江正泰

可控硅

106/16E 德国西门康

**温度

1700 ℃

额定温度

1650 ℃

升温速率

≤20 ℃/ Min （可根据要求修改）
