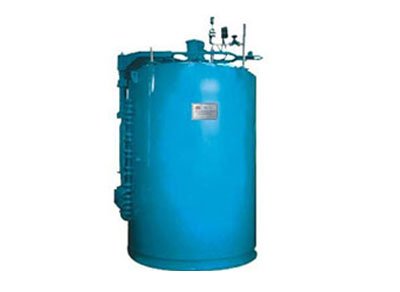

RQ3-75-9渗碳炉(以下简称电炉)系周期作业式电阻炉。它是结合用户的实际使用情况在RQ2系列电炉的基础上改进的节能电阻炉。工作温度950℃,炉膛为竖井式,内有铸钢件炉膛及料筐,工件放置在料筐内。控制气氛采用滴入式,经流量计和滴管滴入炉膛内,风扇装在炉盖上,可进行炉膛内温度及气氛的强迫循环。
本系列电炉共分六种规格。可适用于各种小型零件的渗碳和低于950℃的无氧化加热、高温退火等热处理工艺。具有炉内密封性强、炉温均匀性高、节能性好、操作方便等优点。
此系列电炉可与不同型号的控制柜配合使用,能自动或手动控制电炉的工作温度。
名称 | 单位 | RQ3-75-9 | ||
额定功率 | KW | 75 | ||
额定电压 | 380V、3相、50HZ | |||
额定温度 | ℃ | 950 | ||
加热元件接法 | Y.Y | |||
控温区数 | 区 | 2 | ||
装料筐尺寸 | 直径 | mm | 450 | |
深度 | mm | 900 | ||
空炉损耗功率 | KW | ≤14 | ||
空炉升温时间 | h | ≤2.5 | ||
一次装载量 | kg | 600 | ||
炉温均匀度 | ℃ | ≤5 | ||
外形尺寸 | 长 | mm | ~1750 | |
宽 | mm | ~1440 | ||
高 | mm | ~2600 | ||
重量 | t | ~2.96 |
三、使用条件
1、室内使用;
2、环境温度在-5至40℃范围内相对湿度不大于85%,同时该月的月平均温度不高于30℃;
3、周围没有导电尘埃、爆炸性气体以及能严重破坏金属和绝缘的腐蚀性气体;
4、无明显震动和颠簸;
5、车间需有消防及排烟设施。
本系列电炉外壳由型钢及钢板焊接而成,牢固可靠。内用各种耐火材料砌筑成竖井式炉膛,炉膛与炉壳之间间隙用硅酸铝耐火纤维及硅藻土散料充填隔热保温。加热元件采用Cr25AL5高电阻合金丝绕制成螺旋状搁置在炉膛内的搁丝砖上,并用插口砖固定,通过引出棒引出炉体外与电源联接。炉罐是铸钢,材质为铬锰氮耐热钢,搁置在炉膛内,上部外圈四周的封倒,与炉口的密封槽配合保温,不使炉内热量散发。炉膛内有铬锰氮耐热铸钢件装料筐,被处理的工件均放置在装料筐内。炉罐的密封采用油浸石墨石棉盘根密封。炉罐盖为铸铁件,用吊紧螺栓与炉罐压紧后,炉罐内外相互隔绝,形成一个密封体。
为了使被处理的工件均匀地加热,炉罐盖上装有通风机装置,用来搅拌炉罐内的温度及气氛。在风扇轴中间有一防止漏气的密封装置,外通冷却水以防止风扇轴因受热变形而发生弯曲现象。
炉罐盖的升降采用丝杠升降。
渗碳剂的输入量由滴量器控制,渗碳剂在炉罐内因高温蒸发而生成渗碳气氛,其内部压力可用炉罐盖上的压力调节器进行调节。
在炉侧引出座有热电偶,供测量炉膛内的工作温度之用。
