一、 设备名称、型号：BF125-17型高温钟罩炉

二、 应用领域：适用于ITO靶材、电子陶瓷材料、磁性材料、陶瓷滤波器等材料的高温烧结工艺。

三、 技术指标与基本配置

3.1 额定温度：1600℃

3.2 **温度：1700℃；

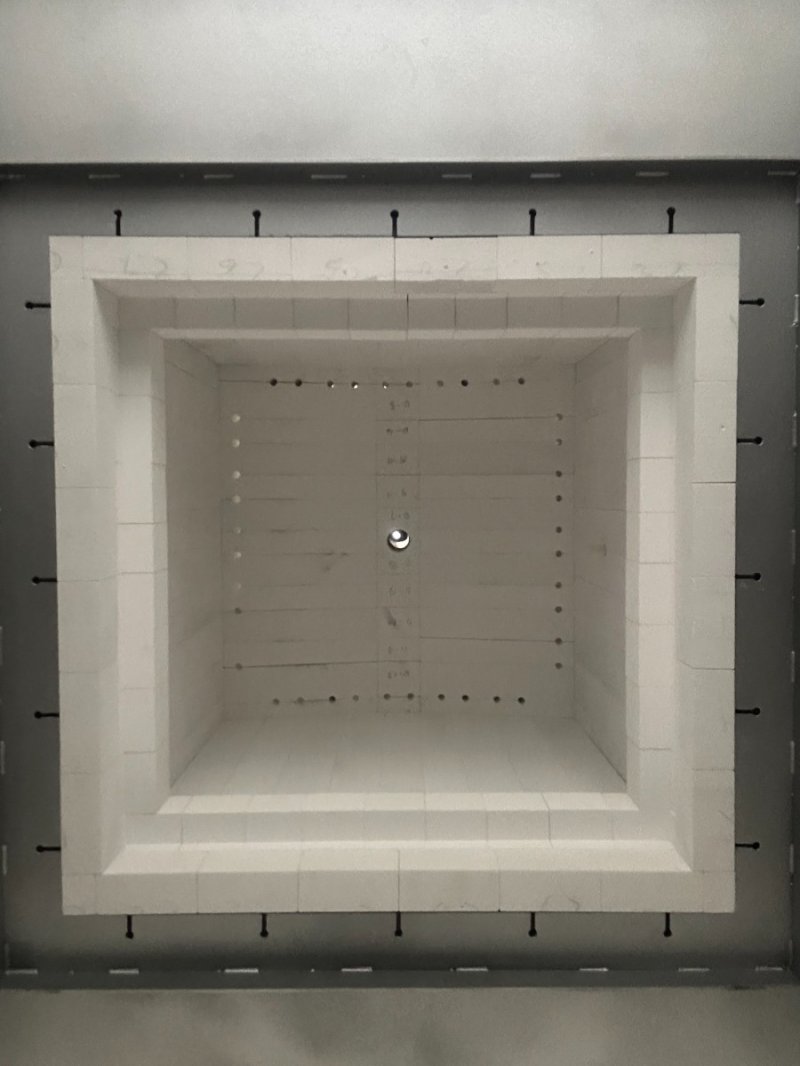

3.3 有效尺寸：500×500×500mm（W×H×D）；

3.4 **加热功率：50kW；

3.5 空炉保温功率：≤25kW；

3.6 加热元件：U型硅钼棒；

3.7 炉温均匀性：±5℃（1500℃保温2h空炉测式）；

3.8 控温精度：±1℃（高温平台保温）；

3.9 升温速率：400～1000≤5℃/min，1000～1500≤2℃/min；

3.10 控温点数：1点；

3.11 热偶类型：R分度；

3.12 控制方式：高性能移相调压+SCR晶闸管模块控制；

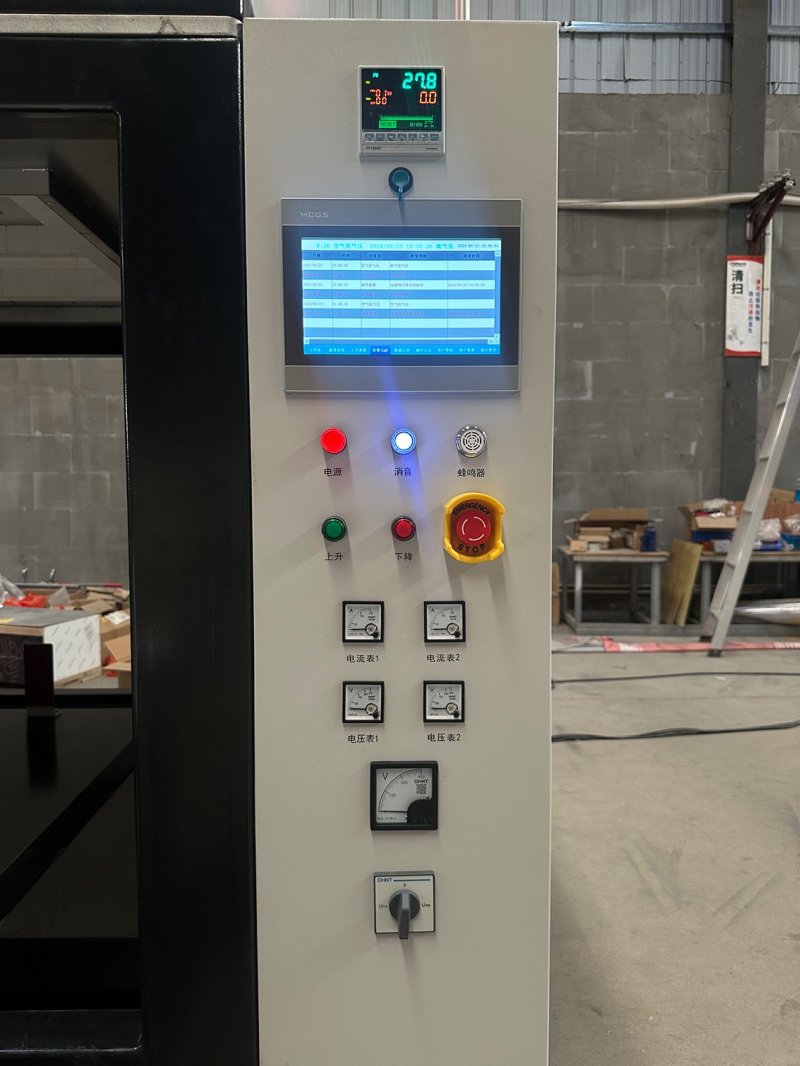

3.13 控制仪表：日本进口温控仪，P.I.D控制，带自整定功能；

3.14 **升降行程：约800mm，丝杠升降系统；

3.15 工作台承载量：≤1000Kg（含产品及载具）；

3.16 排气系统：在顶部设置一个排气烟囱，用于废气排放，烟囱盖可自动开关；

3.17 保护功能：具有超温、断偶、过载、超程、偏差等声光报警保护功能；

3.18 外形参考尺寸：1740×2780×2505（mm）（W×H×D），不含控制柜；

3.19 设备重量：约2000Kg。

四、设备正常运行条件

环境条件：温度0～40℃，湿度≤80％RH，无腐蚀性气体，无强烈气流扰动；

气源：洁净、干燥、无油压缩空气/氧气，工作压力0.2～0.4MPa，耗气量10～30m³/h；

通风系统：非接触式接入用户抽气系统，抽排能力大于35m³/h；

地面条件：水平、无明显震动，承重＞600Kg/m²；

动力条件：容量大于70kVA，3相5线，电压220/380V，频率50Hz；火线：黄色、绿色、红色，零线：蓝色，地线：黄绿色；

安装场地：3800mm×2650mm×3500mm（D×W×H），安装面积大于12m²。
