1、产品名称及型号

1.1产品名称

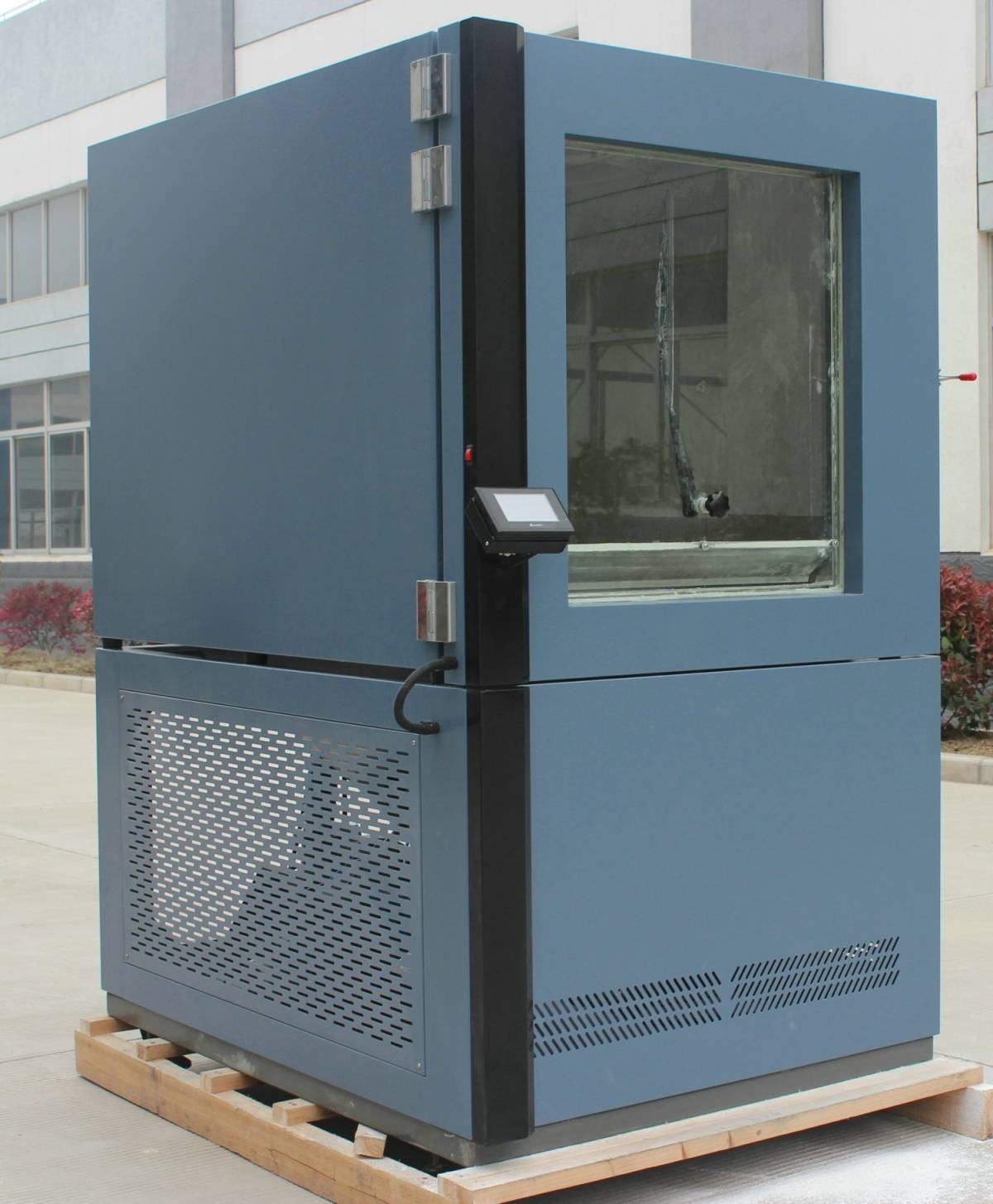

砂尘实验箱

1.2产品型号

SC-010

1.3数量

1台

2、概述

2.1产品说明

在现代生活中，照明电器是必不可少的重要电器产品，性能的安全可靠与质量的好坏直接关系到使用者生命与财产的安全。随着人民生活水平的提高，照明电器的使用越来越广泛，人们对由照明电器引起的触电和火灾事故也越来越重视。为进一步提高照明电器的安全性能和质量，使我国照明电器产品达到国外同类产品的水品，国家颁布了一系列的相关标准。照明电器产品依照国家标准进行相应的环境试验成为必不可少的一步。

2.2产品特点

该设备是全新的，试验系统结构设计先进合理，制造工艺规范，为自主开发研制的产品，具有自主知识产权的产品，外观美观、大方。

2.3产品用途

2.3.1本SC系列防尘试验设备用于检测产品的外壳密封性能，主要用于外壳防护等级标准中规定的IP5X和IP6X两个等级的试验。

2.3.2该产品适用于各种汽车等部件做防尘及耐尘试验，测试零部件包含有车灯、仪表、电气防尘套、转向系统、门锁等。

2.4满足标准

本公司依据国家标准GB 2423.37-89 试验L：砂尘试验方法，GB 4208-2008外壳防护等级（IP代码），GB/T 4942.2-93 低压电器外壳防护等级，GB 7000.1-1996 、GB 7001-1986 灯具外壳防护等级，等一系列相关的外壳防护等级标准研制开发出相对应的一系列环境试验设备，设备设计合理，操作简单，易于维护，各项指标都符合国家标准。

3、主要技术参数

3.1工作室尺寸

1000*1000*1000mm(深×宽×高)

3.2时间设定范围

0～9999 小时可调

3.3金属筛网

金属筛网标标称线径：50μm，线间标称间距为75μm

3.4气流速度

出风口超过2m/s；产品表面周围风速小于1.5m/s

3.5时间设定

连续、周期吹尘任意选择时间设定；

3.6砂尘浓度

2～4kg/m³；（随机增送滑石粉8kg）

3.7试验用尘

干燥滑石粉、硅酸盐水泥、烟通灰等

3.8振动时间

0～9999H 可调

3.9真空泵流量控制

60～600L/H

试验的目的是利用压差测试被试设备是否密封，抽气量为80倍被试外壳容积，

抽气速度每小时不超过60倍外壳容积。任何情况下压差不得超过2kPa。

真空泵

空气流量计

过滤及负压表

注：如试件需要加负压，需开启此套流量控制系统。

3.10振动方式

采用电机振动，振动电机如图：

3.11吹尘机

全铝离心风机

3.12温度范围

RT～60℃（只显示不可调）

3.13粉尘加入及回收方式

试样用尘可直接加入箱内，更换时只需在箱体漏斗底部打开阀门，短时间即可排出，省去操作人员手工换料的麻烦。

3.14总功率约

3KW

以上产品运行技术数据均在室温20±5℃，相对湿度≤85%R.H，工作室空载的条件下测得。

4、箱体结构设计简介

4.1结构方式

4.1.1试验箱设计为整体式结构，箱体的上部为试验区、底部为风机部分，试验粉尘的可以在试验区的底部进行更换。

4.1.2设备有载灰尘垂直循环的气流，试验用灰尘可以循环使用；设备本身具有良好的密封性能，试验时可以清楚地观察室内试验的状况；设备的底部有可更换灰尘的装置，底座安装四只活动脚轮，移动方便。

4.1.3设备在符合国家标准的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。并且，该设备具有容易安装、操作简单，基本上不需要日常维护等特点。

4.1.4设备有一套加热系统，加热风尘管道，保证粉尘到湿度高的环境下不结块，能够正常使用。

4.2外壳材料

优质镀锌冷钢板加工成型，厚度为1.5mm表面进行喷塑处理，更显光洁、美观

4.3内胆材料

进口优质不锈钢板厚度为1.2mm。

4.4样品架

室内的样品架及其它附件配件均为不锈钢板制作，设计合理，经久耐用。样品架承重≤150kg

4.5控制操作面板

位于大门观察窗下边部分，（另外可按照客户要求放置控制部分的位置）操作非常方便

4.6大门

单开门设计（采用硅橡胶密封条，耐高低温，抗老化，密封性能良好。为了防止粉尘溢出。

4.7大门把手

大门内板材料为不锈钢制成，并采用无反作用门把手，操作更容易；

4.8观察窗

大门上设有玻璃观察窗 ，手动雨刮器，可以清晰看到试验箱内的试验情况。

4.9防尘插座

设备内部可以按照客户要求，安装防尘插座，及防尘照明灯

4.10脚轮

机器底部安装高品质可固定式PU活动轮，可以很方便地将机器移到指定位置，将脚轮固定；

4.11真空系统

设备配备一套抽真空系统，满足试验的需要；

5、电路控制系统

5.1

采用台湾7寸威纶通触摸屏仪表，操作方便，美观大方。

5.2

配备抽真空执行器件；

5.3

停电记录装置十年；

5.4

“施耐德”执行元器件；

交流接触器 小型继电器 相序继电器 三相断路器 单相断路器

5.5

吹尘风机时间自动交替进行；

5.6

振动和停止振动时间自动交替进行；

5.7

真空压力指示并可调节；

5.8

时间控制器具有四个输出点同时完成四个不同时间的程序执行；

5.9

时间控制器的每一个输出点都有两个时间段控制（即启动时间和停止时间）；

5.10

时间控制器可分别对吹尘风机、粉尘振动和总试验时间进行单独或集体的时间控制；

5.11吹尘方式为往上吹尘，自由落在被测产品表面

6、保护功能

6.1

无熔丝保护开关；

6.2

漏电、全护套式接线端子；

6.3

整体设备定时，自动关机等保护；

7、主机和随机附件及试验软件：

7.1产品合格证

1张

7.2产品使用说明书

1套

7.3电气原理图

1套

7.4仪表使用说明书

1套

7.5保修卡

1份

7.6电源线

五芯（三相四线+保护地线）电缆1条（约3米长）

8、设备使用条件

8.1电源

AC 380V±10%、50 Hz、三相四线+接地线

8.2环境温度

5～32℃

8.3环境湿度

≤85%R.H

8.4安装布置尺寸

A：≥800mm；B：≥1500mm；

C：≥800mm；D：≥800mm；

E：≥500mm

8.5环境条件

设备现场周围无强烈振动、无强电磁场干扰、无高浓度粉尘及腐蚀性物质、无阳光直接照射或其它热源直接辐射。

8.6场地要求

设备应水平放置于通风良好的试验室内，周围应留有充足的空间供操作及维护之用；
