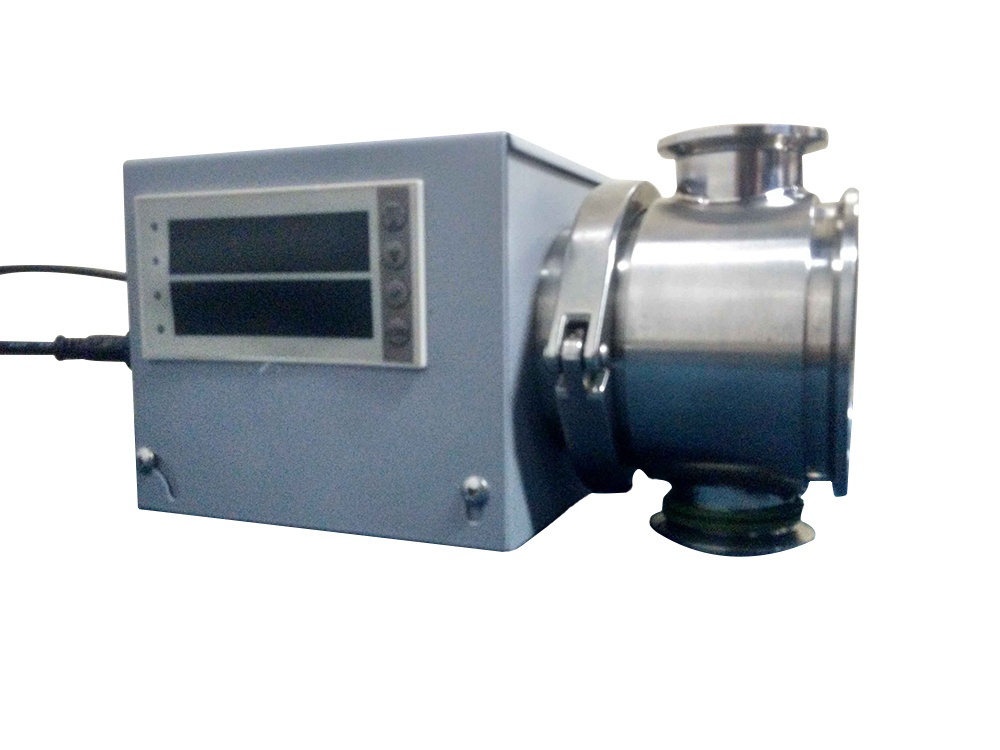

在线自动清洗装置主要用于在线浓度检测过程中，油性水溶液（切削液、润滑剂等）棱镜被有形物质吸附时的清洗。一般来说，浓缩发酵行业、浓度检测过程中液体粘度大、杂质多，棱镜都会出现吸附现象，导致测量数据不稳定，而在线自动清洗装置可以设定清洗间隔时间，自动清洗，适合所有需要液体检测的场合。

现场安装环境：现场需要具备大于0.5MPA的压缩空气的气源和稳定的24VDC电源，如需要的话可根据现场安装位置配做相应的固定支架。

操作方法：

1. 启动信号输入后 0 红灯亮，开始计时，上方显示实际计时时间，下方为设定间隔时间，单位为分钟 (min)。如下图

2. 计时时间达到设定时间后开始清洗，1 绿色灯亮，上方显示清洗计时，下方为设定的清洗时间，单位为秒（S）。如下图

3. 参数设定：

按 SET 键 3 秒进入参数设定界面，上方显示参数目录，下方显示设定值，按（SET△）、▽调整参数目录，按 UP、DOWN 调整设定值，设定完成后按

（SET△）3 秒退出。

d200 清洗间隔时间 单位 0.1 分钟 如：设定 300 表示间隔 30 分钟清洗 一次。

d201 清洗时间 单位 0.1 秒 如：设定 80 表示每次清洗 8 秒

d202 电机转速 单位 转/秒 如：设定 2 表示电机转速每秒 2 转，范围1-7。

4. 主界面按 UP 键可手动清洗一次

5. 将 d200 设定为 0 时，可用启动线控制清洗，启动线输入一次，清洗执行一次。

6. 线号：红色 24v、蓝色 0v、绿色启动线（启动线与 0v 短接有效）。
