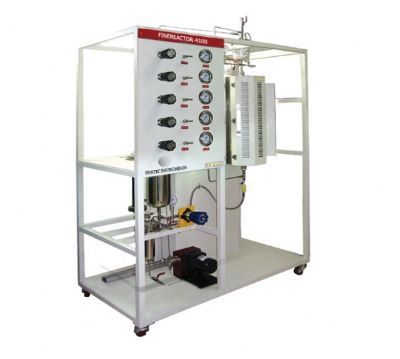

该装置是一款开放式构架的小型固定床微反评价装置，主要用于催化反应的评价，包括反应旁路，预热器，压力控制阀和其他工艺管线，集成于热箱中，有效预热反应物，同时避免了挥发性产物的冷凝.

该装置由中高压基本部件和选配配置，用于提高效率。该装置为一体结构，包括了电路系统，控制系统和质量流量计系统及置于热箱中的蒸汽发生器、混合器和反应器。高压反应系统包括了气液分离过程，采用了接近无死体积（0.3ml）的冷凝液的液位控制新装置，故液相出口样品为瞬时反应产物混合物。

该反应器可实现诸多反应，如加氢裂化，氢化处理， 异构反应，加氢反应，加氢脱硫，加氢 脱氮，氧化反应，聚合反应，重整(芳构 化)，水蒸汽重整等等。

技术参数

－开放式构架的微反评价装置，布局合理，更换维修都非常方便.

－三段式管式炉，能够三段独立控温，**温度可达1000度，反应管温度可以编程控制.

－304/316L 反应器加热箱，保温性能好

－Incoel600反应器，**温度 1000℃，外径从10-50mm各种规格管内可以焊接支撑架。

－可以选择带套管的热电偶或者不带套管的热电偶，热电偶在样品管的区域，测温准确

－支持*多6路的气体通道，气体通过质量流量控制器(MFC)控制。

－支持*多3路的液体通道，液体通过高压计量泵控制流量，每个液路还对应一个蒸汽发生器。

－随气路和液路，每路标配截止阀、止回阀，在气体混合处，有效果良好的气体混合器。

－气液冷凝/分离热电组件，可以通过自来水循环冷凝，另外可以设置二级冷凝装置。

－液体进料止回阀，开启压力 10 PSI，保护MFC等相关器件.

－螺旋士液体蒸发器或预热器，该温度独立控制，**温度200度。

－螺旋式气体预热器，主要用于气体预热，防止液体冷凝

－常压/高压压力传感器，同时配置压力仪表，实时显示压力值。

－色谱连接 250℃加热线，防止进入色谱前发生冷凝现象。

－可以通过RS485 微处理安全集成控制器（流量异常，压力， 温度，液位传感器）

－**工作压力 20MPa，基本单元工作压力0.3MPa

－管线， 零件和阀通过卡套式连接，耐压20MPa.

－色谱连接 250℃加热线，防止进入色谱前发生冷凝现象。

－可以通过RS485 微处理安全集成控制器（流量异常，压力， 温度，液位传感器）

－**工作压力 20MPa，基本单元工作压力0.3MPa

－管线， 零件和阀通过卡套式连接，耐压20MPa.
