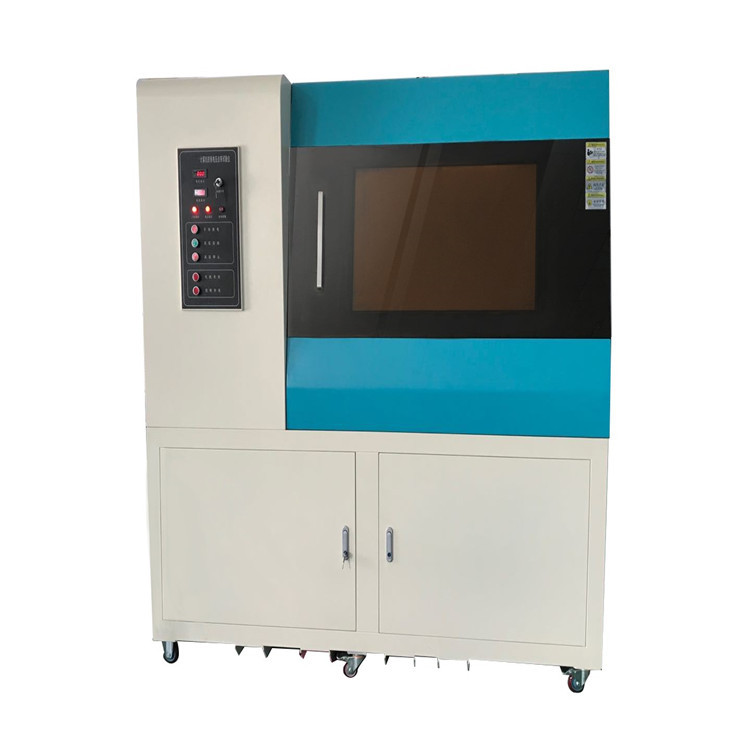

150kv高温电压击穿试验仪
一、150kv高温电压击穿试验仪产品的制造和检验标准
1、GB1408.1-2006《绝缘材料电气强度试验方法》
2、GB1408.2-2006《绝缘材料电气强度试验方法 第2部分：对应用直流电压试验的附加要求》
3、JJG 795-2004 《耐电压测试仪检定规程》
二 、适用的试验方法标准
1、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
2、GB/T3333《电缆纸工频击穿电压试验方法》
3、GB12913-2008《电容器纸》
4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》
三 、应用范围
电压击穿试验仪主要适用于固体绝缘材料如电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；电压击穿试验仪采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。
四、主要技术指标
序号 型号（LJC系列） LJC-5KV LJC-10KV LJC-20KV LJC-50KV LJC-100KV LJC-150KV 1 输入电压 AC220V 50Hz 2 输出电压 AC：0～5kV； DC：0～5kV AC：0～10kV； DC：0～10kV AC：0～20kV DC：0～20kV AC：0～50kV； DC：0～50kV AC：0～100kV； DC：0～100kV AC：0～150kV； DC：0～150kV 3 输出功率 0.5kVA 1kVA 2kVA 3kVA 10kVA 15kVA 4 测量范围 AC：0.05～5kV； DC：0～5kV AC：0.5～5kV； DC：0.5～5kV AC：1～5kV； DC：1～5kV AC：5～50kV； DC：5～50kV AC10～100kV； DC10～100kV AC15～200kV； DC15～200kV 5 测量误差 ≤ 2％ 6 升压速率 0.05kV/s～0.5kV/s 0.1kV/s～1kV/s 0.2kV/s～2kV/s 0.4kV/s～4kV/s 0.4kV/s～5kV/s 1kV/s～5kV/s 7 耐压时间 0～4H 8 9 漏电流 1～30 mA可由计算机软件自由进行设定 电源 交流220V±10%的单相交流电压和50Hz±1%的频率 10 试验环境 温度：15 ～ 30℃，相对湿度：0～85%能够稳定运行。 11 外形尺寸 长×宽×高：770×650×1050 mm 1570×1240×1850 mm 12 设备自重 100kg 13 接地要求 仪器需要单独接地，接地附合国家标准要求，金属棒深埋地下至少要1.5米以下
