液氦液面传感器（Liquid HeliumLevel Sensors）
Cryomagnetics提供多款超导型液氦液面传感器，具有液氦消耗率低并可根据不同安装方向提供合适的排气孔等特点。每款都可匹配Cryomagnetics生产的LM-510液面计，标准液氦液面传感器有三种外径（4.76mm，6.35mm和9.52mm）供选择，不同型号液氦液面传感器的有效长度范围参见下表。标准液氦液面传感器带四根30cm长线径为 #30AWG的Teflon绝缘引线，可选配色标线、双绞磷青铜线、增加引线的长度以及选配2线和3线结构等。
液氦液面传感器技术规格和参数表 | ||
Model | Outside Diameter | Active Sensing Lengths |
2D | 4.76 mm O.D. (3/16") | 1 to 43 cm active sensing length |
3D | 6.35 mm O.D. (1/4") | 1 to 109 cm active sensing length |
3DA | 6.35 mm O.D. (1/4") | 1 to 109 cm active sensing length |
4D | 9.52 mm O.D. (3/8") | 110 to 200 cm active sensing length |
FLEX | 9.52mm O.D. (3/8") Flexible | Up to 200 cm active sensing length |
典型液氦液面传感器图纸
典型3DA液氦液面传感器图纸
3D液氦液面传感器示例
带CF16法兰3DA超导液氦液面传感器示例
带弯头法兰3DA超导液氦液面传感器示例
液氮液面传感器（Liquid Nitrogen Level Sensors）
Cryomagnetics液氮液面传感器为不锈钢结构，带BNC连接器，提供匹配的15英尺长电缆，该电缆集成传感器调谐电路。工作原理：液氮液面的变化转变为电容的变化，通过匹配的电缆和液面计（如LM-510液面计）可读出液氮液面高度。液氮液面传感器的标准有效长度不大于200cm。可选配3/8 NPT Teflon压密封、3/8 NPT阳螺纹管接头、CF16刀口法兰和90度弯头等。

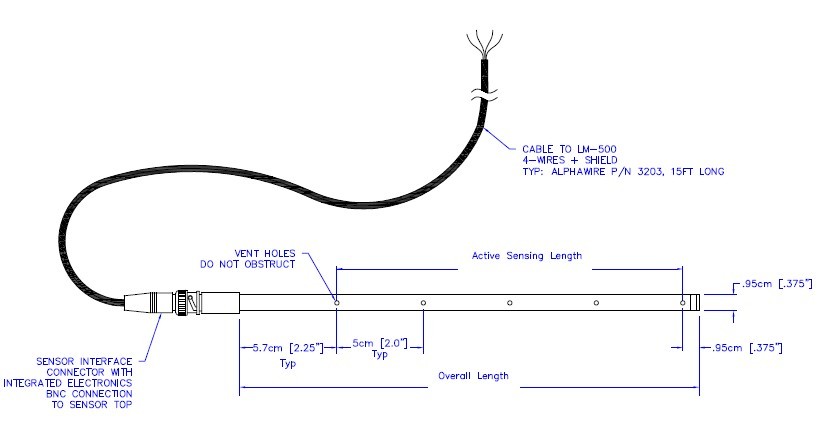

典型液氮液面传感器图纸
标准液氮液面传感器 带CF16法兰液氮液面传感器 带90度弯头液氮液面传感器
液氮液面传感器、LM-510液面计和匹配电缆
备注：每根匹配电缆都提供一个电子电路，与液氮液面传感器构成调谐电路，通常液氮液面传感器和匹配的电缆具有相同的序列号，不能随意互换。
