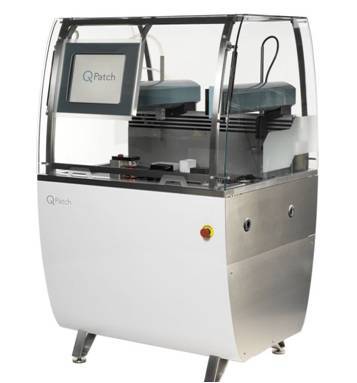

Sophion QPatch系列全自动膜片钳产品是世界上*早出现的高通量全自动膜片钳。它采用平面电极芯片技术，极大地提高了膜片钳技术的通量，与单一细胞记录的传统膜片钳技术相比，更加适用于离子通道的基础研究以及高通量药物筛选。由于其稳定的性能和高保真的数据质量，QPatch被广泛应用于新药临床前安全性评价。

目前QPatch 系列已经广泛应用于hERG通道、KCNQ4、Nav1.2、Nav1.4、 Nav1.5等电压门控性通道以及ASIC、nAChR、GABAA配体门控性通道等的研究，并已成功在中国安装多套。

在新药安全性评价性领域，QPatch是hERG毒性检测的**工具。随着FDA对新药心脏安全性评价要求的加强，QPatch对多个离子通道的综合应用获得了更多的需求。

QPatch系列全自动膜片钳系统有如下优点：

1.高通量

QPatch HT（X）可同时平行记录*多480个细胞，可获得**7，000个数据/天，比传统膜片钳要高1，000到10，000倍。

QPatch HT（X）有8个机械手，加上高智能的操作程序设计，大大加速了实验速度，进一步提高了工作效率。

2.高质量的数据

细胞膜与QPlate芯片微孔之间能形成真正的高阻封接（封接阻抗>1GΩ）。

化合物流经管道外被一层薄玻璃，防止了化合物的黏附，保证了其作用浓度的可靠性。

采用State estimator补偿法，达到100%串联电阻补偿。

3.高度自动化

在线自动化的细胞制备，制备的细胞可连续使用至少4hr。一些细胞系可连续使用达10hr。

QPatch主机操作台上可存放大量芯片与孔板；细胞、液体、药物的施加以及芯片、孔板的定位全部为自动化。

可由普通实验员操作。

QPatch的自动化系统由瑞士SIAS自动化公司生产，是高质量的自动化体系。

QPatch根据实验的需要已经设定好了绝大多数参数与实验操作步骤，适合于各种细胞、化合物以及离子通道，使用者基本 不需要做多少设定。l 在触摸式电脑屏上点击“Start”后，设定好的全部操作会自动完成，获得的大量数据结果将会自动 保存，无需人员看守。

4.高效的液体流动通道

每个细胞位点可检测多个化合物。

在一个细胞上即可获得化合物的量效曲线。

快速层流给药，只需药量2-5 μl，检测快速配体门控性离子通道（如Glu和Ach受体通道）非常容易。

废液池容积可达250 μl。

5.广泛的离子通道研究

各种电压门控性离子通道。

各种配体门控性离子通道。

可兼备全细胞和细胞贴附式记录。

6.QPatch可升级

放大器板卡的插槽可扩容。

可同时兼备电压钳和电流钳模式。

QPatch 可升级更高通量。

QPlate上可放置3条芯片，QPlate可升级为QPlate X。

MTP-96板的放置位置可扩容为3个。

7.高效率的数据处理

简单直观的操作。

QPatch Assay Software是QPatch的记录分析软件，用于设置实验方案与进行数据分析，它克服了传统膜片钳技术中处理 大批量数据时存在的瓶颈，在处理大批量数据时显示出强大优势。

8.QPatch运行的高度灵活性

一台电脑可控制几台QPatch的运行，所有的数据可存储在一个数据库中。

通过Internet网或局域网，多台电脑可控制一台或多台QPatch操作。

可远程控制进行实验设计。

QPatch系列全自动膜片钳主要参数：

（一）QPatch主机规格

尺寸：宽1.04m（打开抽屉后1.52m），深0.95m，高1.69m（打开前门时高2.01m）

**重量：约370公斤

**功率：1，500w

化合物板：MTP-96（SBS标准*）（MTP：Microtitre plate；SBS：Society of Biomolecular Screening，生物分子筛选协会，这是规范多孔板规格标准的协会）

机械手：QPatch HT/HTX有8个机械手，QPatch 16/16X有4个机械手，QPatch 8/8X有2个机械手。取细胞标本液、营养液、药液等全部通过机械手自动完成，其高智能程序化操作过程保证了其高通量特性

机械手每次可吸取化合物的量：2-15 μl

通量：QPatch HT/HTX通量为48，QPatch 16/16X为16，QPatch 8/8X为8，可分别同时记录48/480、16/160、8/80个不同的细胞，具有48/16/8个独立的低噪声高阻封接膜片钳放大器系统和压力控制器。根据标本制备的情况与实验方案的设计，QPatch HT/HTX的通量为3，500-7，000个数据/天，QPatch 16/16X的通量为1200-2，400个数据/天，QPatch 8/8X的通量为500-1，000个数据/天。

持续操作时间：4小时

标准条形码：CODE39， CODE128， EAN / UPC， Coda bar

离心机转速：软件控制，范围在200-3，000RPM，角度30、45和60°

（二）QPatch数据采集系统参数

膜片钳放大器：16/48通道平行低噪声膜片钳放大器（16/48个膜片钳放大器）。

数码采样频率：50kHz，16位

RMS噪声：<10pA @ 500 MΩ

带宽：8kHz

数码采样频率：50 kHz，16位

数码C-fast、C-slow电容补偿功能，

100%串联电阻补偿功能（QPatch X系列使用多孔芯片时除外）

电流测量范围：±20nA，**电流范围±2nA

输出电压范围：－400mV～＋600mV（14位分辨率）

可进行全细胞电压钳与电流钳记录

数码滤波 2或4级Bessel或Butterworth滤波

（三）QPlate芯片规格

尺寸：(LxWxH)：128x85x7 mm（SBS标准）

重量：QPlate16/QPlate16XL：28g/30g；QPlate48/QPlate48XL：64g/ 68g

废液池容量：标准的废液池容积为250μl

典型封接阻抗：>1GΩ

电极：Ag/AgCl

记录模式：全细胞记录、穿孔全细胞记录

记录持续时间：可达4hr.

一次同时记录的细胞数：8/16/48

芯片材料：硅/玻璃（药物施加通道内衬玻璃）

芯片电容（可补偿）：55 ± 5 pF

芯片微孔电阻：1.5-2.5 MΩ

机械手枪头**容量：15μl

机械手枪头*小容量：5μl

QPatch针对多离子通道的综合安全性评价应用：
