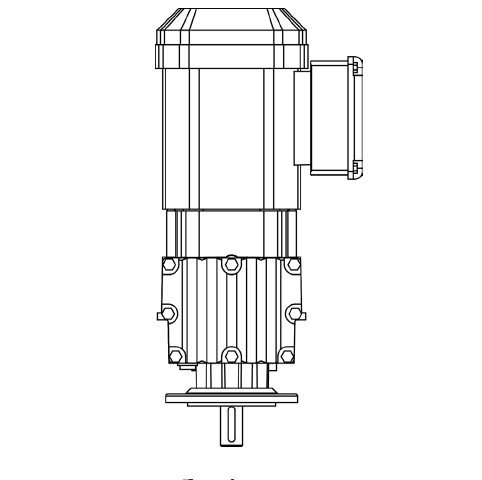

重型搅拌器
Chemtron 在模块组合体系的基础上设计的, 有极其多的电机组合、安装位
置和结构方案。本系列采用三相异步电动机,变频器控制,防护等级达到
IP55,可以使用磁力耦合轴承或机械密封轴承,安装方式为法兰链接
0.18kW 系列
适合反应釜容积1L、2L、3L、5L、10L
Chemtron 以全新的“模块组合”概念,为机电电子一体化的发展提供了更
加广阔的空间,本系列采用三相异步电动机,变频器控制,防护等级达到
IP55,可以使用磁力耦合轴承或机械密封轴承,安装方式为法兰链接。
按照不同的速比分一下几类:
电机型号 | 减速比 | 转速范围[rpm] | 扭矩[Nm] | 重量(kg) | 直径/ 长度 |
RF07 DR 63M4 | 5.76 | 137~275 | 7.5 | 6.3 | 132/340 |
RF07 DR 63M4 | 3.95 | 200~401 | 5.1 | 6.3 | 132/340 |
RF07 DR 63S2 | 4.92 | 331~662 | 3.1 | 6.3 | 132/340 |
RF07 DR 63S2 | 3.68 | 443~887 | 2.3 | 6.3 | 132/340 |
RF07 DR 63S2 | 3.21 | 509~1018 | 2 | 6.3 | 132/340 |
0.25kW 系列
适合反应釜容积10L、20L、30L
Chemtron 以全新的“模块组合”概念,为机电电子一体化的发展提供了更
加广阔的空间,本系列采用三相异步电动机,变频器控制,防护等级达到
IP55,可以使用磁力耦合轴承或机械密封轴承,安装方式为法兰链接。0.25kW
系列适合我们的中试反应釜,可以满足30L 以内反应釜的搅拌负载需求。
按照不同的速比分一下几类:
电机型号 | 减速比 | 转速范围[rpm] | 扭矩[Nm] | 重量(kg) | 直径/ 长度 |
RF27 DR 63L4 | 6.59 | 118~236 | 6.59 | 8.6 | 132/390 |
RF27 DR 63L4 | 4.27 | 182~365 | 4.27 | 8.6 | 132/390 |
RF27 DR 63L4 | 3.37 | 232~463 | 3.37 | 8.6 | 132/390 |
RF07 DR 63M2 | 11.18 | 143~286 | 11.18 | 6.3 | 132/340 |
RF07 DR 63M2 | 6.83 | 233~467 | 6.83 | 6.3 | 132/340 |
RF07 DR 63M2 | 4.57 | 350~700 | 4.57 | 6.3 | 132/340 |
RF07 DR 63M2 | 3.21 | 497~995 | 3.21 | 6.3 | 132/340 |
0.37kW 系列
适合反应釜容积20L、30L、50L
Chemtron 在模块组合体系的基础上设计的, 有极其多的电机组合、安装位
置和结构方案。本系列采用三相异步电动机,变频器控制,防护等级达到
IP55,可以使用磁力耦合轴承或机械密封轴承,安装方式为法兰链接。0.37kW
系列适合我们的中试反应釜,可以满足50L 以内反应釜的搅拌负载需求。
按照不同的速比分一下几类:
电机型号 | 减速比 | 转速范围[rpm] | 扭矩[Nm] | 重量(kg) | 直径/ 长度 |
RF17 DT 71D4 | 6.15 | 134~269 | 6.15 | 8.8 | 145/379 |
RF17 DT 71D4 | 3.83 | 216~432 | 3.83 | 8.8 | 145/379 |
RF07 DT 71D4 | 6.83 | 121~242 | 6.83 | 7.9 | 145/354 |
RF07 DT 71D4 | 4.57 | 181~362 | 4.57 | 7.9 | 145/354 |
RF07 DT 71D4 | 3.21 | 258~516 | 3.21 | 7.9 | 145/354 |
RF07 DR 63L2 | 9.01 | 176~353 | 9.01 | 7 | 132/340 |
RF07 DR 63L2 | 6.83 | 233~466 | 6.83 | 7 | 132/340 |
RF07 DR 63L2 | 3.95 | 403~805 | 3.95 | 7 | 132/340 |
RF17 DR 63L2 | 6.15 | 259~517 | 8 | 8.8 | 145/379 |
0.55kW 系列
适合反应釜容积20L、30L、50L、100L
Chemtron 在模块组合体系的基础上设计的, 有极其多的电机组合、安装位
置和结构方案。本系列采用三相异步电动机,变频器控制,防护等级达到
IP55,可以使用磁力耦合轴承或机械密封轴承,安装方式为法兰链接。0.55kW
系列适合我们的中试反应釜,可以满足100L 以内反应釜的搅拌负载需求。
按照不同的速比分一下几类:
电机型号 | 减速比 | 转速范围[rpm] | 扭矩[Nm] | 重量(kg) | 直径/ 长度 |
RF17 DRS71M4 | 6.15 | 133~265 | 6.15 | 11 | 145/429 |
RF17 DRS71M4 | 3.83 | 213~426 | 3.83 | 11 | 145/429 |
RS17DRS71M2/ LN | 6.15 | 274~548 | 11 | 11 | 145/429 |
RF17 DT 71D2 | 8.63 | 188~376 | 8.63 | 8.8 | 145/429 |
RF17 DT 71D2 | 6.15 | 263~527 | 6.15 | 8.8 | 145/429 |
RF07 DT 71D2 | 12.06 | 134~269 | 12.06 | 7.9 | 145/354 |
RF17 DT 71D2 | 9.01 | 180~360 | 9.01 | 7.9 | 145/354 |
RF17 DT 71D2 | 5.76 | 281~562 | 5.76 | 7.9 | 145/354 |
RF17 DT 80K4 | 11.45 | 71~143 | 44 | 11 | 145/429 |
0.75kW 系列
适合反应釜容积30L、50L、100L
Chemtron 在模块组合体系的基础上设计的, 有极其多的电机组合、安装位
置和结构方案。本系列采用三相异步电动机,变频器控制,防护等级达到
IP55,可以使用磁力耦合轴承或机械密封轴承,安装方式为法兰链接。0.75kW
系列适合我们的中试反应釜,可以满足100L 以内反应釜的搅拌负载需求。
按照不同的速比分一下几类:
电机型号 | 减速比 | 转速范围[rpm] | 扭矩[Nm] | 重量(kg) | 直径/ 长度 |
RF17 DT 80N4 | 8.63 | 96~192 | 8.63 | 12 | 145/429 |
RF17 DT 80N4 | 3.83 | 184~367 | 3.83 | 12 | 145/429 |
RF17 DT 80K2 | 11.45 | 142~283 | 11.45 | 11 | 145/429 |
RF17 DT 80K2 | 7.55 | 215~430 | 7.55 | 11 | 145/429 |
RF17 DT 80K2 | 5.09 | 319~637 | 5.09 | 11 | 145/429 |
RF17 DT 80K2 | 3.83 | 422~845 | 3.83 | 11 | 145/429 |
1.1kW 系列
适合反应釜容积50L、100L、150L
Chemtron 在模块组合体系的基础上设计的, 有极其多的电机组合、安装位
置和结构方案。本系列采用三相异步电动机,变频器控制,防护等级达到
IP55,可以使用磁力耦合轴承或机械密封轴承,安装方式为法兰链接。1.1kW
系列适合我们的中试反应釜,可以满足100L 以内反应釜的搅拌负载需求。
按照不同的速比分一下几类
电机型号 | 减速比 | 转速范围[rpm] | 扭矩[Nm] | 重量(kg) | 直径/ 长度 |
RF27 DT 90S4 | 11.86 | 71~142 | 11.86 | 18 | 197/475 |
RF27 DT 90S4 | 6.59 | 127~254 | 6.59 | 18 | 197/475 |
RF27 DT 90S4 | 4.27 | 197~394 | 4.27 | 18 | 197/475 |
RF27 DT 90S4 | 3.37 | 249~498 | 3.37 | 18 | 197/475 |
RF27 DT 80N2 | 13.28 | 122~244 | 13.28 | 13 | 145/455 |
RF27 DT 80N2 | 8.16 | 199~397 | 8.16 | 13 | 145/455 |
RF27 DT 80N2 | 5 | 324~648 | 5 | 13 | 145/455 |
RF27 DT 80N2 | 3.37 | 481~961 | 3.37 | 13 | 145/455 |
RF17 DT 80N2 | 16.99 | 95~191 | 16.99 | 12 | 145/429 |
RF17 DT 80N2 | 8.63 | 188~376 | 8.63 | 12 | 145/429 |
RF17 DT 80N2 | 5.09 | 319~637 | 5.09 | 12 | 145/429 |
RF17 DT 80N2 | 3.83 | 422~845 | 3.83 | 12 | 145/429 |
1.5kW 系列
适合反应釜容积100L、150L、200L
电机型号 | 减速比 | 转速范围[rpm] | 扭矩[Nm] | 重量(kg) | 直径/ 长度 |
RF47 DT 90L4 | 10.15 | 83~167 | 10.15 | 30 | 200/589 |
RF47 DT 90L4 | 6 | 141~282 | 6 | 30 | 200/589 |
RF47 DT 90L4 | 4.34 | 195~390 | 4.34 | 30 | 200/589 |
RF37 DT 90L4 | 10.1 | 84~168 | 10.1 | 27 | 165/568 |
RF37 DT 90L4 | 6.67 | 127~253 | 6.67 | 27 | 165/568 |
RF37 DT 90L4 | 4.32 | 196~391 | 4.32 | 27 | 165/568 |
RF37 DT 90S2 | 13.25 | 127~253 | 13.25 | 25 | 165/568 |
RF37 DT 90S2 | 7.97 | 211~421 | 7.97 | 25 | 165/568 |
RF27 DT 90S2 | 11.86 | 142~283 | 11.86 | 18 | 160/560 |
RF27 DT 90S2 | 5.6 | 300~600 | 5.6 | 18 | 160/560 |
3kW 系列
适合反应釜容积100L、150L、200
电机型号 | 减速比 | 转速范围[rpm] | 扭矩[Nm] | 重量(kg) | 直径/ 长度 |
RF77 DV 100L4 | 23.37 | 36~72 | 23.37 | 64 | 250/726 |
RF77 DV 100L4 | 14.05 | 60~120 | 14.05 | 64 | 250/726 |
RF77 DV 100L4 | 6.79 | 124~247 | 6.79 | 64 | 250/726 |
RF57 DV 100L4 | 13.95 | 60~120 | 13.95 | 49 | 250/691 |
RF57 DV 100L4 | 6.41 | 131~262 | 6.41 | 49 | 250/691 |
RF57 DV 100L4 | 4.39 | 191~383 | 4.39 | 49 | 250/691 |
RF47 DV 100M2 | 11.79 | 142~284 | 11.79 | 37 | 200/639 |
RF47 DV 100M2 | 7.76 | 217~433 | 7.76 | 37 | 200/639 |
RF47 DV 100M2 | 3.83 | 439~877 | 383 | 37 | 200/639 |
2.2kW 系列
适合反应釜容积100L、150L、200L
电机型号 | 减速比 | 转速范围[rpm] | 扭矩[Nm] | 重量(kg) | 直径/ 长度 | |
RF57 DV 100M4 | 11.54 | 73~146 | 11.54 | 51 | 250/661 | |
7.79 | 112~223 | 7.79 | ||||
RF47 DT 90L2 | 23.28 | 73~145 | 23.28 | 30 | 200/589 | |
11.79 | 143~286 11.79 | |||||
8.01 | 211~421 8.01 | |||||
RF37 DT 90L2 | 13.25 | 127~254 | 13.25 | 27 | 165/568 | |
7.97 | 211~422 797 | |||||
5.06 | 333~666 506 |
机械密封轴承
多弹簧,平衡型、集装式机械密封结构,即使遇到高粘物料时,也能保证*
佳的安全性和稳定性。
技术参数
搅拌杆规格:16mm、40mm
压力要求:0?3MPa
温度范围:-40?+180℃
搅拌速度:< 3000rmp/min
线速度:25m/s
轴向行程:±0.5mm
搅拌杆直径 | 适用釜体体积 |
16mm | 1-10L |
40mm | 20-200L |
