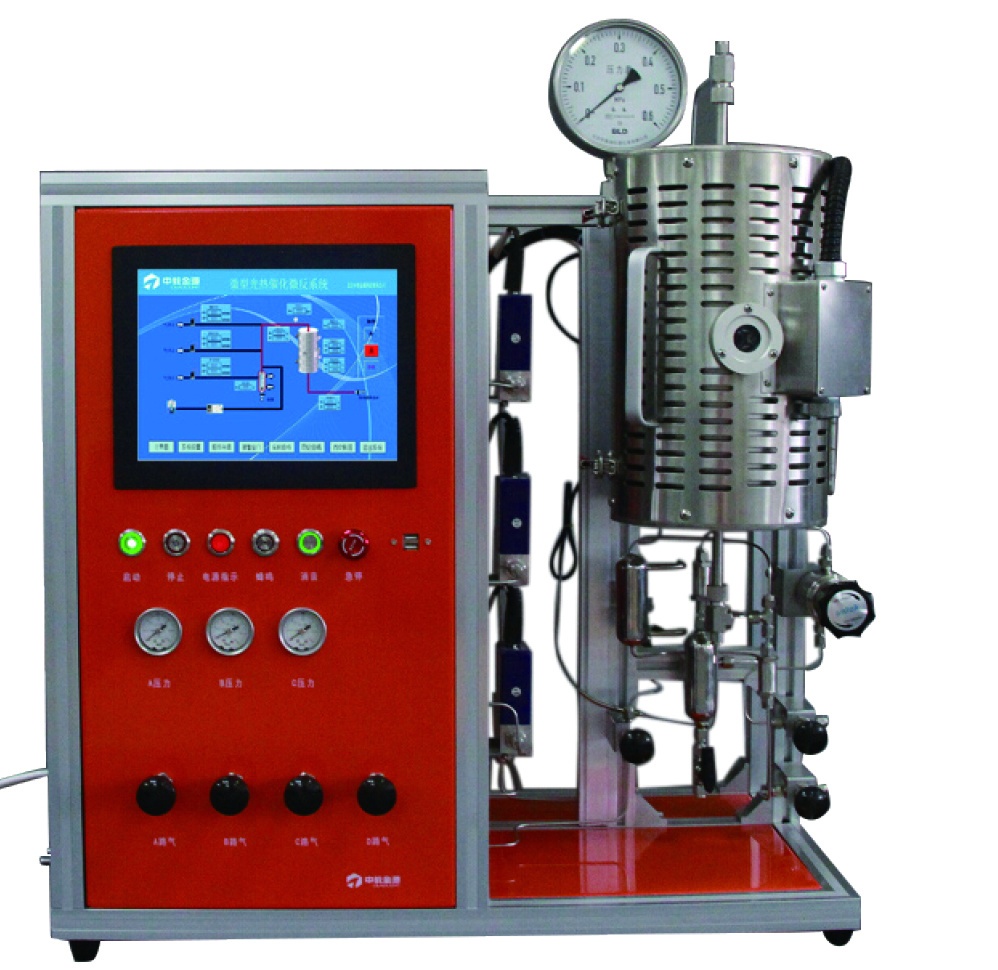

CEL-GPPCM微型光热催化微反系统适用于光热协同催化、光催化催化剂的评价及筛选，可做光催化的反应动力学、反应历程等方面的研究。主要应用到高温光热催化反应，光热协同催化，具体可用于半导体材料的合成烧结、催化剂材料的制备、催化剂材料的活性评价、光解水制氢、光解水制氧、二氧化碳还原、气相光催化、甲醛气体的光催化降解、VOCs、NOx、SOx、固氮等领域。

系统采用石英反应器，可满足透光的要求，能进行高温的实验。系统采用加热炉给反应器加热，可保证反应过程中温度的稳定。

系统设计为三条气路进料，配有1路气体吹扫，同时预留1路液路接口（可定量加入所需液体原料）。

系统包括：进料稳流系统、反应恒温系统，产物收集系统、控制系统

系统柜体采用铝型材制作，采用配套的螺栓、螺母固定件，美观大方，维修拆卸方便。与管线连接处采用双卡套接头，更换反应器即可做高压实验和常规热催化反应。

400mm（宽）*700mm（高）*700mm（深）

技术参数

1.进料系统：3路反应进气（可扩展至4路），默认流量100mL/min；气体流量控制精度：±1%；配有1路吹扫气；配有1路液路接口。统装有配气出口，可单独做为配气系统使用。

2.反应器：操作压力： 微正压（主要用于克服系统的压力降）；设计温度：≤800℃，配程序控温，开式加热炉；设计压力：常压， <0.6Mpa，反应区可恒定压力；催化剂装填量：0.1mg---100mg；材质：石英玻璃。

3.参数指标：

压力显示精度：±0.01MPa；温度显示精度：±0.1℃；温度控制精度：±1℃；流量控制精度：±1%F.S

4.控制系统：

系统采用控制模块加触屏计算机（含）联合控制，在触屏计算机上可实现100%仪表功能操作如实时读取测量值、给定值、设置参数、自动/手动切换、启动运行/停止程序，并具备数据存储和导出功能。

5.过程监视控制：实现对反应器的温度、气体流量的控制和显示。实现对反应过程中压力和反应器床层温度的监视。

6.实现对温度、压力的越限报警及连锁安全保护。温度为两级报警，温度高于**设定值时声光报警，高于第二设定值时自动停止加热；压力高于**设定值时声光报警，高于第二设定值时停止进料。

7.现场显示：反应器进口设有1块精细压力表，用于实时显示当前反应器的反应压力，同时匹配数显压力传感器控制屏显示。

8.控制界面：控制界面有带控制点的控制流程图、参数设置表、程序升温设置、报警窗口、历史数据以及各控制点的实时曲线和历史曲线，历史曲线保留时间**。
