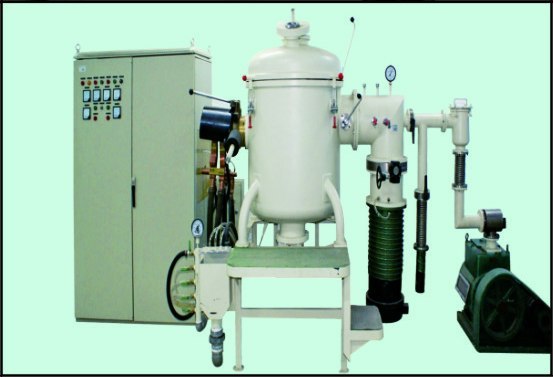

真空感应熔炼炉(1700℃)
产品用途
本系列真空中频感应熔炼炉是周期作业式电炉。主要供特殊钢、高温合金和精密合金等在真空或保护气氛下进行熔炼和铸锭之用，亦可供零件的真空精密铸造使用。
性能特点
1.电炉主要由炉身、感应器、真空系统和电气控制系统等部份组成。
2.炉身与炉盖均有水冷夹层，电炉装有合金加料器，观察窗和热电偶装置。电炉感应器由螺旋线圈，浇铸时通过炉外手动或电动驱动坩埚回转。
3.真空系统由油扩散泵、机械泵和各种控制阀门等组成，电气设备中的中频电源选用可控硅中频装置。
规格与技术参数
型号 | ZGR-6 | ZGR-12 | ZGR-16 | ZGR-26 | |
坩埚名义容量（kg） | 6 | 12 | 16 | 26 | |
中频 电源 | 中频 (kW） | 50 | 50 | 100 | 100 |
电压(V） | 375 | 375 | 375 | 375 | |
电炉 | 额定温度 | 1700℃ | |||
控温精度 | ±1℃ | ||||
极限真空度（Pa） | 6.5×10-2 | ||||
工作真空度（Pa） | 6.5×10-1 | ||||
压升率 | 2.0Pa/h | ||||
真空机组 | 冷却水耗量(m3/h) | 0.6 | 0.6 | 1 | 1 |
扩散泵口径(mm) | 200 | 200 | 200 | 300 | |
机械泵抽气速率(l/s) | 15 | 15 | 15 | 30 | |
电源 | AC380V±10%、50±0.5Hz三相五线制 | ||||
使用环境温度 | 5℃～30℃、≤85RH | ||||
备注 | 1.以上数据均在环境温度25℃、工作室无负载条件下测得； 2.除以上所列规格外，可根据用户具体要求定做非标准产品。 | ||||
