实验室气路设计

实验室气体管路部分设计、安装的设计说明各种气体管路设计，工程安装。

例如实验室分析仪器，非标实验设备，气体管路连接及接头的设计加工。从气瓶房到实验室的气体管线，实验室内气路箱的设计安装，气体报警装置的设计安装。气

体管路工程的设计需要考虑很多问题，下面就来介绍一下：

??一、材料的使用和安全性能设计：

??本实验室应用气体为空气、氦气、氮气和氢气。其中氢气(H2)为易燃易爆气体。本实验室气体均为实验用气，应用于高科色谱仪。为了保证高纯气体管道的安全性和气体纯度以及管道的密闭性我们建议选择品质有保证的气体管道及配件，使用内外抛光的洁净管道。(316材质)其中空气使用空气压缩机不使用汇流排系统。

??为保证实验室分析测试所用气体的正常供应和安全使用，需建设气体管路，专用的房间，按照安全要求存放气体钢瓶，建设易燃易爆气体报警、排风系统，实现对易燃易爆气体泄漏的自动报警和排风稀释，防止发生意外事故造成不必要的实验室人员和设备的损害。气源由贮气钢瓶组汇流排装置流出，经一次减压阀减压后，由二级稳压装置接通到*后仪器要求调压装置后经过专用管路接入仪器内部。

??气体管路的压力调节装置、管道和接头材料必须具有良好的耐腐蚀和防泄漏能力，能够保证高纯度气体的质量和使用安全。

??针对易燃易爆气体如 H2 的使用安全，需要进行专项的安全设计。 H2 管路布置应遵循安全技术规程书( GB50177-93 )中的相关规定：

一 .设置放空管至实验室外;

二 .对于通过封闭区域(如天花板以上)的管道均须需要加装套管，套管，出口为敞开式。

三 .设置 1 条 N2 吹扫管道。当 H2 停用时用于保压和管路吹扫以降低管路内 O2 含量，确保 H2 的使用安全。

??在设计H2 管路时需在二级减压阀出口处设置阻火器。在气瓶房设置气体探测和报警，报警装置与防爆排风扇联动。

??泄露报警装置为一台主机和个探头，一个安放在气瓶间的顶部，一个按在实验室的顶部。主机需放在易操作的明显位置!

??并在整个管道系统中使用接地装置，防止雷电或静电。在整个过程中使用绝缘材料管码进行固定。穿墙时有外管保护!防止墙体的变化导致气体发生泄露或者管道变形。

??二、施工要求：

??**，气体管路工程中很重要的是钢瓶间和管路的设计安装及各个辅助元件的选择和安装。这些关系到你所要测验的物质的报告精度，如果你要测验的物质报告要求只是个大概的就可以。

??第二，所设工程的基本信息要尽量齐全，例如，仪器的摆放位置，仪器所要用到的气体，仪器所用的气体压力，流量方面的要求，所用仪器的进气口的配置情况，链接仪器的管线为多大。

??实验室高纯气体管道工程应用于在电子半导体、石油化工、生物医药、标准检测等高科技领域。

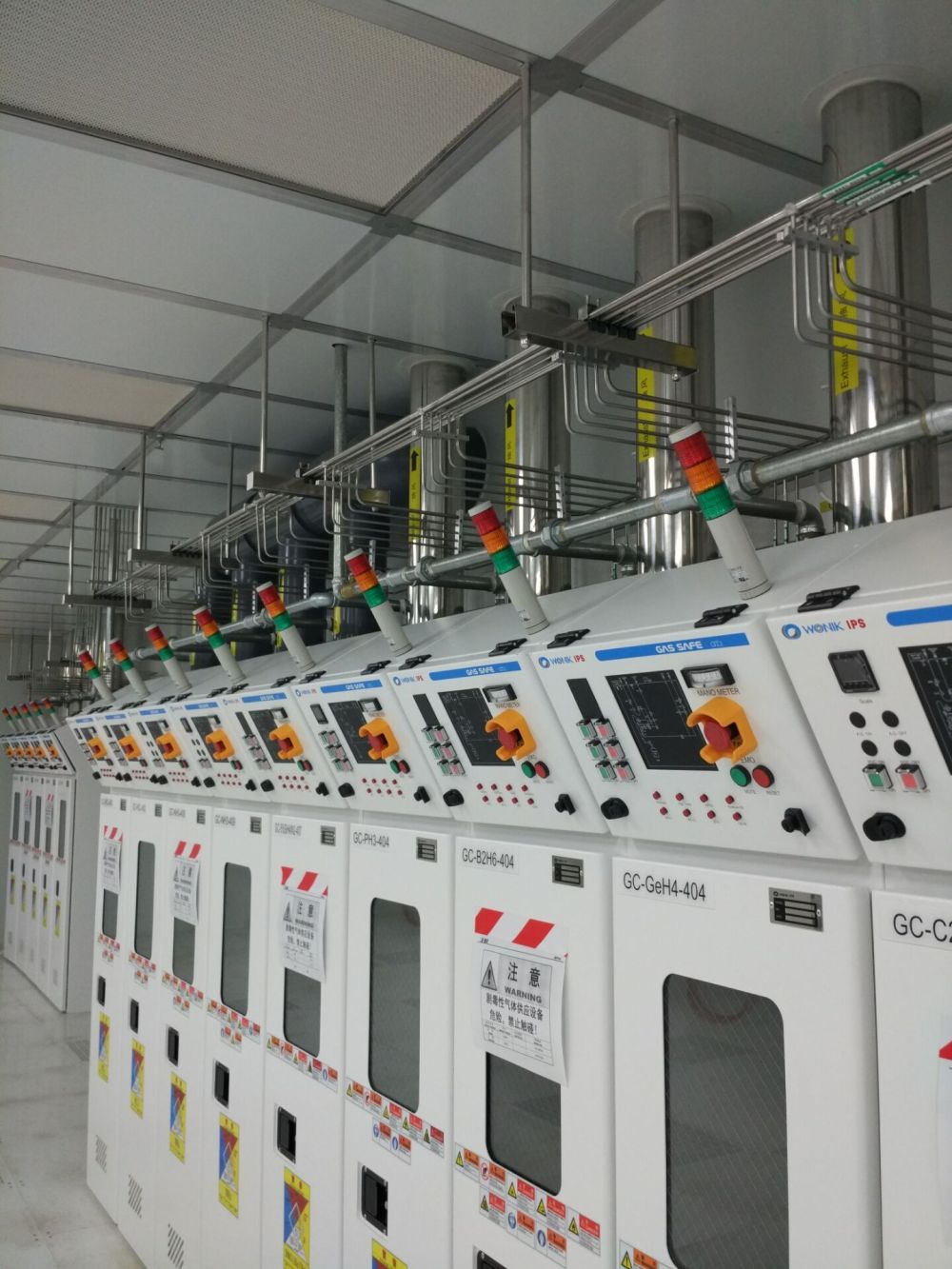

??试验室气体管路系统包括实验室集中供气系统和室内气瓶供气系统，可以满足您不同等级要求的气体安全使用。中央供气管路系统工程主要是为试/实验室选用的分析设备提供量值和压力稳定的标准气体，保证其储存和使用的安全性。保障分析测试人员在实验中免受有毒有害气体的侵害。

??气体管路工程设计的初期一定要搞清楚以上各方面的要求，然后进入前期的设计步骤，气瓶间设计的时候要考虑气体的种类，例如，若是要设计的气体管路工程涉及一些易燃易爆气体，这时要添加紧急切断装置和气体泄漏报警装置。接下来要考虑的就是要设计的气体管路工程的用气量大小，根据用气量大小来选择是用几瓶气体。

??施工要求精确美观，技术要求娴熟精湛。推荐使用焊接或者卡套连接方式!施工完成后各个管道进行吹扫、保压实验。推荐使用上海析钛流体的配件产品。施工完成后将所有产品合格证交由业主，并由业主进行签字验收。
