1、概述

　　本设备主要用于V带、多楔带、同步带、汽车传动带、皮带等的长度及其露出高度的测量。测定方法及技术参数参照标准GB 12732-2008《汽车V带》、GB/T 12734-2003《汽车同步带》、GB/T 13352-2008《带传动 汽车工业用V带及其带轮尺寸》、GB/T 13552-2008《汽车多楔带》。

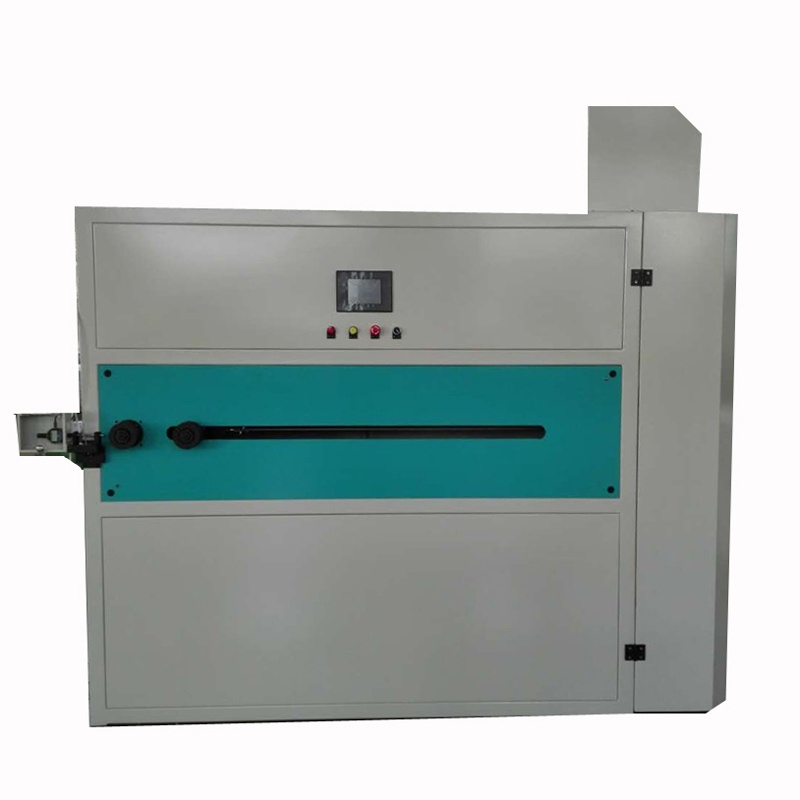

　　本设备主要由机架、砝码加载系统、移动车、PLC控制及触摸屏显示系统等部分组成，光栅尺测量带的长度，测量快速、准确。

　　2、主要技术参数

　　2.1 砝码加载范围：30N-1400N

　　2.2 小中心距：200mm

　　中心距：1500mm

　　2.3 测量基准长度误差：≤5‰

　　测量基准高度误差：＜0.1mm

　　2.4 触摸屏显示基准长度分辨率为0.1mm

　　露出高度分辨为0.05mm

　　2.5 转带速度：0～150r/min

　　2.6 功率：1kW
