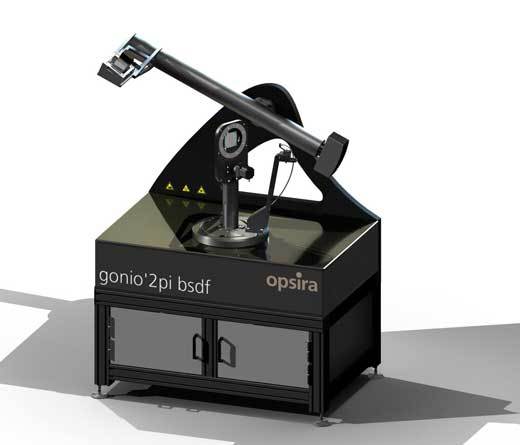

光源近场测量系统Gonio-2Pi主要功能
该设备可以实现光源的远场测试，另外通过可选附件，可以拓展测试光源的近场，多光谱Raydata，BSDF等测试，实现一站式完全光源的全数据表征；
光源近场测量系统Gonio-2Pi主要应用
对于LED车灯照明，医院照明灯，通常通过封装多种波长的芯片和荧光粉来提升光色参数品质，通过灯具混光设计，来得到优质的照明品质；Gonio-2Pi提供多波长的近场/远场的Raydata测试，可以提供各波长的光线集模型，从而为高品质的照明灯具设计提供光线模型；
多芯片封装LED芯片近场测试
左上:488nm芯片辐射图像；中上：488nm芯片光线集；右上：83.5°C面的光强角度分布；
左下:630nm芯片辐射图像；中上：630nm芯片光线集；右上：83.5°C面的光强角度分布；
技术规格
Gonio-2Pi | Si 版本 | BSDF版本 |
尺寸（臂长） | 1500mm x 875mm x 2070mm | |
占地尺寸 | 2215 mm x 875 mm | |
电气柜尺寸 | 600mm x 550mm x 1300mm | |
重量 | 350kg(主机)+100kg(电气柜) | |
工作距离 | 700mm可调 | |
850mm 可调XL 版本 | ||
角分辨率 | 10-4°内部，10-2°外部 | |
探测器 | Luca成像亮度计 | 滨松PMT |
动态范围 | 12Bits/18Bits | |
可选探头 | Spec’3-光谱仪 | |
Spr’3-光谱辐射度计 | ||
frc’3-辐射度计/光度计 | ||
光谱 | 高质量V(λ) RGB或者多色Ray Data | |
光源 | 白光光源/半导体激光器 | |
空间分辨率 | <0.03mm | |
输出格式 | 通用orf格式，支持主流的光学模拟软件 | |
