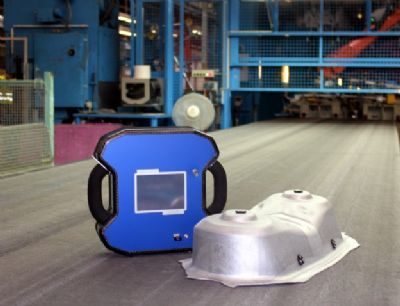

| 德国ViALUX公司针对日常现场测试推出了AutoGrid Comsmart测试头。基于广大用户的反馈，AutoGrid Comsmart测试头极大地满足了金属板料工业的需求。AutoGrid Comsmart测试头可以应用于整个工艺流程中，从设计、试验、产品检测到质量保证。该系统的基本原理是在板料成形后，对初始印制在板料表面的方网格进行三维测量。AutoGrid comsmart系统集可移动性、便携性、稳定性、易操作性于一身，可在现场对整个零件做全应变场测试。**的照相技术和解决方案的采用完全基于移动计算技术，另外标准笔记本电脑的采用也为系统提供了**的可移动性。四个摄像头刚性地固定在测试头里面，使得摄像头不需要安装和标识块。操作人员通过REC按钮对感兴趣部位进行拍摄。在测试过程中，通过激光三角法控制物件工作距离，自动控制高亮度LED照明。简约的AutoGrid用户界面提供曝光时间和增益设置的软件控制。AutoGrid comsmart系统采用570万像素的高分辨摄像头，再配合高性能的施耐德光学镜头可将拍摄面积扩展至390*340mm2 ，扫点频率：15000个节点/min。应用拼接功能则测试面积不受限制。测试头和标识块可以放在安全箱里，安全箱的尺寸符合飞机托运标准。 |
Comsmart 技术优势 *手持式设计使得操作十分简单。 *一次标定后长时间不需要标定，不在测试过程中放至标识块或比例尺，能给出整个测试 范围的应变场分布（如果在测试过程中放置标识块，则标识块将遮住某部分区域）。 *由于采用标准网格图案，结果重现性十分**，测试精度有保障。 *不受样件形变大小的限制，应变值范围上限可达100％以上。 *网格制作工艺简单，对操作人员无技巧要求。网格尺寸可供用户选择。 *采用四个摄像头，视野范围更宽广，即使样件表面的弯曲大于90º也能胜任测试。 *网格图案的采用使得样件表面十分直观，破裂区域很明显。 *采用Windows操作系统，对操作者计算机水平要求甚低。软件用户界面友好， 功能十分强大，操作极其简便，测试耗时短。所有处理过程自动完成，无需人工干预。 *自动创建FLD报告 *图片输出格式多样： *.bmp， *.tif， *.png， *.jpg， *.vrml， *.ps， *.eps 数据输出格式多样：ASCII， MS-Excel， AutoForm， Pam-Stamp， *.stl， AutoCAD， LS-Dyna *便携式设计，仪器箱尺寸符合飞机行李箱尺寸标准。 *ViALUX提供的技术指标（如测试精度、应变范围、测试体积等）都是实际测量值而非理 论值，所有指标都能做实验检验。 技术规格 *测试头：4个同步数字CCD摄像头 *高精度测试镜头（2000万像素） *单次测试体积：390*340mm2（测试体积可定制） *计算速度：15000个节点/min *标定：尺寸可调整的标识块 自动标定，大约3min，一次标定后可长时间工作 *测试时间：3－5min *结果：各节点三维立体坐标图、主要应变、次要应变、等效应变、厚度应变 *图片输出格式 *.bmp， *.tif， *.png， *.jpg， *.vrml， *.ps， *.eps *数据输出格式：ASCII， MS-Excel， AutoForm， Pam-Stamp， *.stl， AutoCAD， LS-Dyna 软件功能 *图像采集、控制和测试头标定 *照相机光线调整设置（曝光时间、亮度和增益） *自动3D网格测量 *自动应变计算 *拼接功能 *成形阶梯分析 *友好的结果后处理界面 *调用或测量FLC *创建测试报告 |
