沉积物采样器简介：

对于沉积物（底泥）的采集一向是个难题，一是从水面上很难接触到底泥，二是底泥本身松散的材质很难保持采样原状。目前对底泥的采集多数使用抓泥斗的方式，采集的也仅仅是表层破坏后的样品。

Beeker型沉积物采样器正是针对这一现状推出的新产品，简而言之，水面上方进行操作，人力即可。采集柱状、原状、57 mm直径，100 cm长度的底泥样品置于透明PVC管中，分层状况一目了然，密封性能良好，不会丢失样品。

在采样前，一个坚硬的切割头安装在采样管底部。一个垫圈安装在采样管顶部。切割头和垫圈用带子紧密连接，采样管被它们夹紧。这种构造可以用在不同长度的采样管上（**1.5米）。

一个橡胶隔膜装在切割头里，可以在一定压力下膨胀并完全关闭切割头，可以保证采样器提起时，样品完好保存。

通过使用扩展连接杆和顶部的锤击头，可以将采样器插入到底泥中。

通过使用活塞，Beeker沉积物采样器可以避免对样品产生压缩的问题。

采样前，将活塞装在切割头里。当切割头位于沉积物上时，活塞通过绳子保持在一个固定高度（例如将绳子固定在船的栏杆上）。当采样管下降时，活塞保持静止状态。采样管被推入沉积物中，环绕着活塞。

由于摩擦的作用而产生的压缩被部分真空产生反作用抵消。通过Beeker沉积物采样器采集的样品压缩率**只有4-5%，其它的采样系统通常会压缩30%以上。

采样管被密封以后，通过使用额外的水-气动排放和分离系统，样品可以再细分成10 cm长度的小段样品，并用于化学分析等领域。

技术参数：

适用水深：5米以内

采样规格：所采集样品为河流、湖泊、浅海柱状沉积物（底泥），采样深度为1米（少许增加附件可以达到1.5米），样品直径57 mm。

采样管尺寸：Ø 63x57 mm，长度100 cm，透明PVC材质，可观察沉积物分层状况。

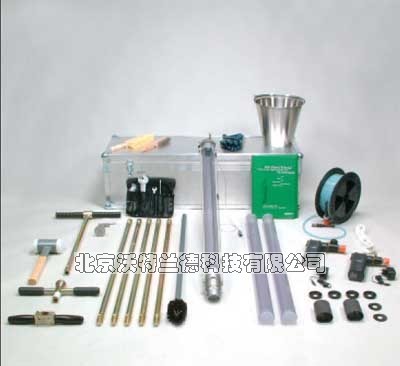

标准配置：带橡胶阀切割头一个，采样管固定器一个，活塞一个，活塞连接把手一个，采样管一根，1米长扩展杆四根，T型手柄一个，击打手柄、推拉手柄各一个，吸能设计尼龙锤一个，软管卷轴一个，小型真空泵和压力泵个一个（自带充电器和电池）以及相关附件。

主要特点：

　　■ 非常完整的配套，包括详细的说明书。

　　■ 保持样品原始的剖面结构和密度。

　　■ 充分的直径空间，减少样品的交叉分散。

　　■ 采样器轻便，简单易用，可在一天内采集很多样品。

　　■ 小型压力泵和大型的软管连接器的使用，使系统具有**的灵活性和广泛应用。

　　■ 可以用于各种不同类型的沉积物，从非常松软无粘性的，到非固化的沙地，也与土壤的层次无关。

　　■ 一个简单的、可控制的样品排放和/或分离系统。

　　■ 标准系统适用于**5米的水深。使用额外的扩展连接杆，可在某些项目上达到更大深度。

针对更深的采样要求，我们还提供定制的深水型采样器

04.21 Beeker型沉积物采样器，带支架和控制单元的深水采样系统

对于更深层的采样，采样器需要和一个水下支架共同使用。将采样器放入支架内，然后用绳索固定沉入水底，并配合气动控制作用。启动气动锤将采样器振入沉积物中。

配合支架和控制单元，Beeker型沉积物采样器在缓慢的水流中可采集水深超过35米以下的沉积物。支架和控制单元可以用于河湖、水库和海洋的采样。如果水流很急，可以增加额外的负重。

通过控制面板来操作气动锤，倾斜传感器的角度可显示支架的倾斜角度和密封的切割头。

系统的组成：一套Beeker型采样器(04.20.SA)，一个支架和电控气动单元。
