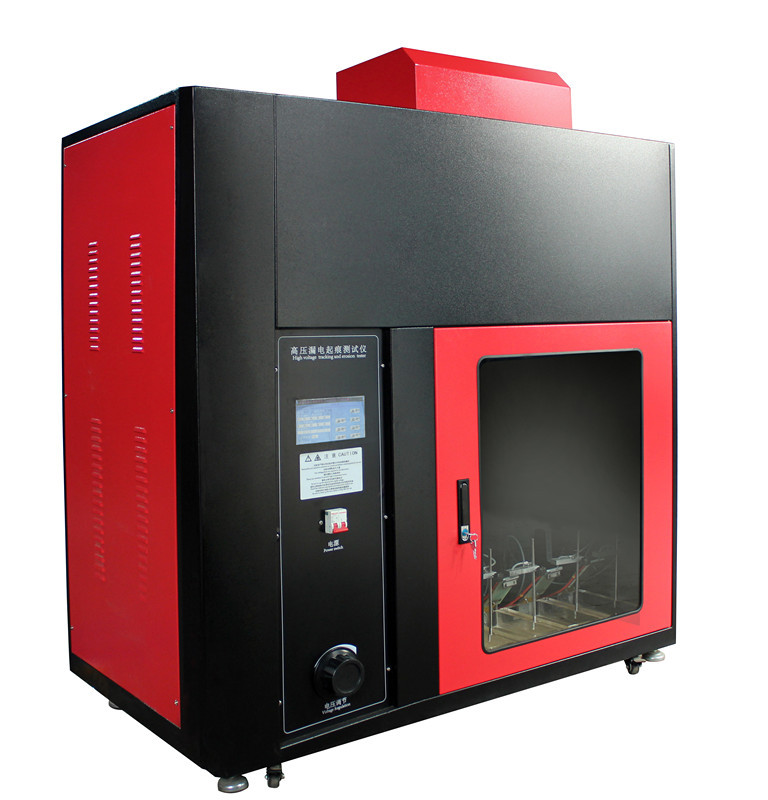

ZLD-6000V漏电起痕试验仪

ZLD-6000V漏电起痕试验仪/耐漏电起痕试验仪/高压漏电起痕试验仪/耐电痕化指数试验仪/相对漏电起痕指数试验仪/相比耐漏电起痕指数试验仪主要用于评定户外用绝缘材料（热固性、热塑性模塑料、层压板材、硅橡胶和二元乙丙橡胶等）在严酷条件下的耐电痕化和蚀损程度。此漏电起痕试验仪/耐漏电起痕试验仪/高压漏电起痕试验仪/耐电痕化指数试验仪/相对漏电起痕指数试验仪/相比耐漏电起痕指数试验仪严格按照GB/T 6553-2003《评定在严酷环境下使用的电气绝缘材料耐电痕化和蚀损的试验方法》要求制作，同时要符合IEC 60587-1984与ASTMD 2303-2003标准要求。

一、功能特点：

1.操作简单。通过预置电压、时间、流速及保护电阻可自动进行试验。

2.污染液供给系统采用脉冲泵，控制精度高。

3.本机附有排风孔及排气扇，**限度地排除放电产生的有害气体及腐蚀性气体，以确保操作人员健康和设备安全。

4.全机由PLC+人机界面控制系统，关键电子元件均采用进口品牌

5.设备具备电源超载、断路保护、控制回路过载保护等安全保护装置。

二、工作原理：

ZLD-6000V漏电起痕试验仪/耐漏电起痕试验仪/高压漏电起痕试验仪/耐电痕化指数试验仪/相对漏电起痕指数试验仪/相比耐漏电起痕指数试验仪由控制部分和高压试验部分组成。该仪器在两电极间对试样表面施加﹙1000～6000﹚V工频电压。在不同的电压等级范围内分别以0.075、0.15、0.30、0.60、0.90ml/min的液流速度，向与水平呈45°角、且向前倾斜的试样表面流入加有去离子湿润剂、电阻率为(395±5)Ω.cm的NH4CL试液。当试液贯通上下电极间的试样表面时，电流产生的焦耳热使试样表面局部干燥，形成干区。干区使试样表面产生电位梯度形成局部的微小发光放电—火花放电。火花放电使试样表面局部热分解生成碳化物，直至伸展到两电极间，引起漏电起痕破坏。

三、组成及结构：

1.设备分为控制部分、高压试验部分，为整体式结构。

1）控制部分：内装电气控制系统，以控制高压的升降、测量，试验的启动、停止，试验终止的判断，数据的显示等。

2）高压试验部分：由试验变压器、保护电阻、污染滴液系统及电极系统组成。2.工作区域装有带玻璃视窗的门，以便在试验过程中随时观察实验过程。

3）所有的电极、固紧装置以及与电极相连的装配件，如螺丝、垫圈、螺母及机械零件全部用304不锈钢做成，防腐防锈。

四、主要参数：

当试验中高压回路电流达到或超过 60mA持续 2S 后，继电器动作，切断电流，蜂鸣器报警指示试品不合格，这时按停止即可解除报警声。

滤纸尺寸：按照标准尺寸要求制做，滤纸厚度为 0.15 ～ 0.17mm。

滴液装置：滴液装置高度可调，污染液流速在 0.075 ~ 0.9mL / min可调，试验时间可预置。

污染液：氯化铵、异辛基苯氧基聚乙氧基乙醇、非离子型湿润剂配以蒸馏水或去离子水混合物。污染液在(23士)1℃时的电阻率应为(3.95 士0.05)Ω·m。

电极：上、下电极厚度为 0.5mm，为304不锈材料，尺寸按照标准尺寸要求制做，上、下电极之间的间距为50±0.5mm。

试验工件：1个/5个可选（价位不同）。

设计标准：GB/T 6553-2003《评定在严酷环境下使用的电气绝缘材料耐电痕化和蚀损的试验方法》

6000V漏电起痕试验仪/耐漏电起痕试验仪/高压漏电起痕试验仪/耐电痕化指数试验仪/相对漏电起痕指数试验仪/相比耐漏电起痕指数试验仪控制界面截图：
