ZLPG-100
直接联系
常州新马干燥工程有限公司
江苏省常州市
5-10万元
新马干燥
ZLPG-100
10349
50目-100目
无粘壁
食品、化工、医药
云南白药、九芝堂、太太乐

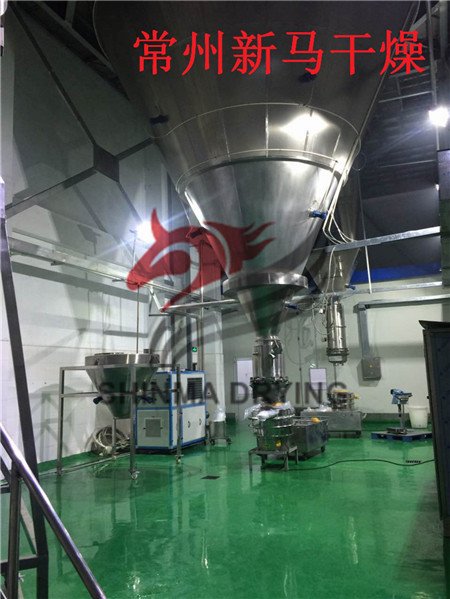

常州新马干燥ZLPG-100中药浸膏喷雾干燥机
设备技术参数表
水分蒸发量 （自来水蒸发） | ～100Kg/h
| 雾化器 LPG-100 | 转速15500rpm 盘径φ150mm |
塔径/塔高 | 3.8M/9.5M | 装机功率 | 传动46KW |
蒸汽耗量 | 230Kg/h | |
干燥系统形式 | 开式循环系统 | 供料方式 | 螺杆泵稳定送料 |
热风接触方式 | 并流方式 | 热源方式 | 蒸汽加热+电加热补偿 |
除尘方式 | 一级旋风+水沫除尘 | 雾化方式 | 离心式雾化 |
控制方式 | 控制系统采用PLC+触摸屏控制，温度的控制：进风温度电加热采用分组控制，并控制电加热采用PID控制，保证了温度控制的精度. 出风温度采用进料泵的速度与出风温度互锁的方法来精确的控制出风温度。 设备控制程序互锁，防止误操作。 | ||
设备要求
喷塔内筒采用不低于2.5mm厚304镜面板，塔体保温，设备外表面温度＜50℃，保温皮采用不低于2mm厚304板，焊缝满焊抛光。喷塔外围配有不锈钢平台、楼梯和栏杆。 |
设备接触物料的内表面采用镜面抛光处理（Ra≤0.8μm），外表面抛光处理。 |
配冷风夹套，送风机单独控制，可根据物料情况自行启用冷风夹套送风机。可选配气扫扫塔装置。 |
进料系统：配备加料不锈钢加料泵，外壳采用不锈钢全防护，配液罐用户自备。 |
清洗装置： 1、主塔采用在位清洗装置，配一套移动清洗装置。配格兰富304增压泵及阿法拉伐的清洗球，用户自备储罐。厂家提供自控系统需预先设定自动的采用热水、洗涤剂水及纯化水进行清洗。 2、管道及旋风分离器等其他部分采用在位清洗，确保无死角。 3、物料管道采用快开连接，拆卸方便。 |
配消毒灭菌装置，可在使用前对设备进行消毒灭菌。 |
加热器： 1、加热方式采用蒸汽加热辅助电加热。 2、加热器加热功率的选用以热风温度达到240℃进行设计。 3、加热器采用304材质。 4、蒸汽加热器设计耐压＞0.8MPa。 5、 电加热器的接线盒应远离加热器，避免动力电缆受热损坏。电缆的接线盒到加热器的接线端子采用耐高温导线连接。 |
