ZLG系列振动流化床干燥机
671
ZLG系列振动流化床干燥机是我厂在吸收国外先进技术,综合十几年干燥经验的基础上,改进研制的新型干燥(冷却)设备,已在各行各业得到了广泛的使用。振动流化床不仅具有很好的干燥功能之外,还能根据工艺需要完成物料造粒、冷却、喷入少量液体、筛分和输送等工艺。
振动流化床是改进型的热风对流式干燥机。工作时,由振动电机或其他方式提供的激振力,使物料在空气分布板上跳跃前进,同时与分布板下方送入的热风接触,进行热、质传递。下箱体为床层提供了一个稳定的具有一定压力的风室。调节引风机,使上箱体中床层物料上部保持微负压,维持良好干燥环境并防止粉尘外泄。空气分布板支撑物料并使热风分布均匀。
工作原理
振动流化床干燥机是在物料流化的基础上增加床层的振动,使物料有一个抛掷和松动的过程,两者有机地结合起来,以达到底床层流化的效果。
与传统的流化床干燥机不同点在于普通流化床干燥机的物料输送与流化完全借助于风力(热空气)来完成,而振动流化床则主要通过振动力来完成。这样可以使物料的较小流化速度降低,尤其是靠近料层底部的颗粒先流化,改善了颗粒在分布板上的流化质量,使一些难以流化的物料能进行正常的干燥操作。
性能特点
1、由于施加振动,可使较小流化气速降低,因而可显著降低空气需求量,进而降低粉尘夹带,配套热源、风机、旋风分离器等也可相应缩小规格,成套设备造价会较大幅度下降,节能效果显著。
2、可方便地依靠调整振动参数来改变物料在干燥器内滞留时间。其活塞流式的运行降低了对物料粒度均匀性及规则性要求,易于获得均匀的干燥产品。
3、振动有助于物料分散,如选择合适振动参数,对普通流化床易团聚或产生沟流的物料有可能顺利流化干燥。
4、由于无激烈的返料,气流速度较之普通流化床也较低,对物料粒子损伤小。对在干燥过程中要求不破坏晶形或对粒子表面光亮度有要求的物料合适。
5、由于施加振动,会产生噪音。同时设备个别零件寿命短于其他类型干燥器。
设备改进
我们根据广大用户的经验总结,在传统的振动流化床设备结构上进行了大胆改进,其他简单的小调整就不再叙述。主要有以下几点:
1、设备采用了分段进风的形式,设计了预干燥段、强干燥段及冷却段。
2、设备采用了上、下床体快装式结构,能够轻易的快速的清洗主机各个部位;
3、在设备的进风形式上,我们改变了传统的折流进风,而采用了下进风,确保达到床面时能均匀合理,保证物料受热均匀,产品干燥均匀,而且系统阻力小。
4、采用了扩大体箱式上床体,减少了床体上的排风管道,可以集中排放,减少了清洗点,并且能提升干燥效果。
5、根据物料的干燥特性,流化床的床板采用舌型床板结构,风向一致、压降小,物料前进速度均匀、快速,而且无漏料现象。
6、系统采用了干燥与冷却结合床体结构设计,产量大、可调性强。并且,在冷却系统中,可采用了冷冻除湿装置,对进风进行强制冷却并除湿,确保物料冷却效果,并可很好的防止冷却过程中回潮现象的发生。
适应物料
适用于化工、制药、食品、脱水蔬菜、粮食、矿产等行业的粉状、颗粒状物料的干燥、冷却等作业。 如:柠檬酸、味精、硼砂、硫铵、复合肥、萝卜丝、豆粕、酒糟、种子、矿渣、砂糖等。

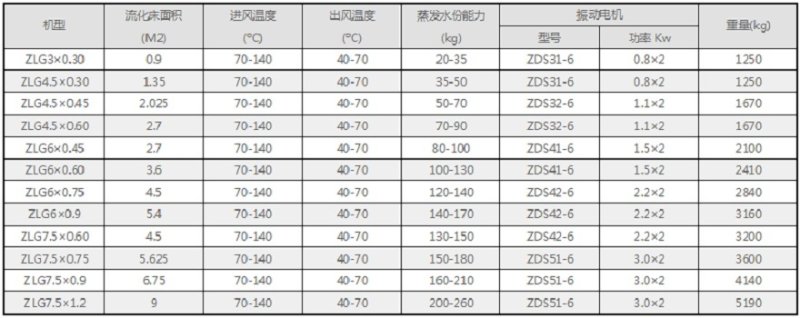

参数表
